Potenzialausgleich Sicherstellen - Endress+Hauser Proline Promag H 200 Kurzanleitung

Elektrischer Anschluss

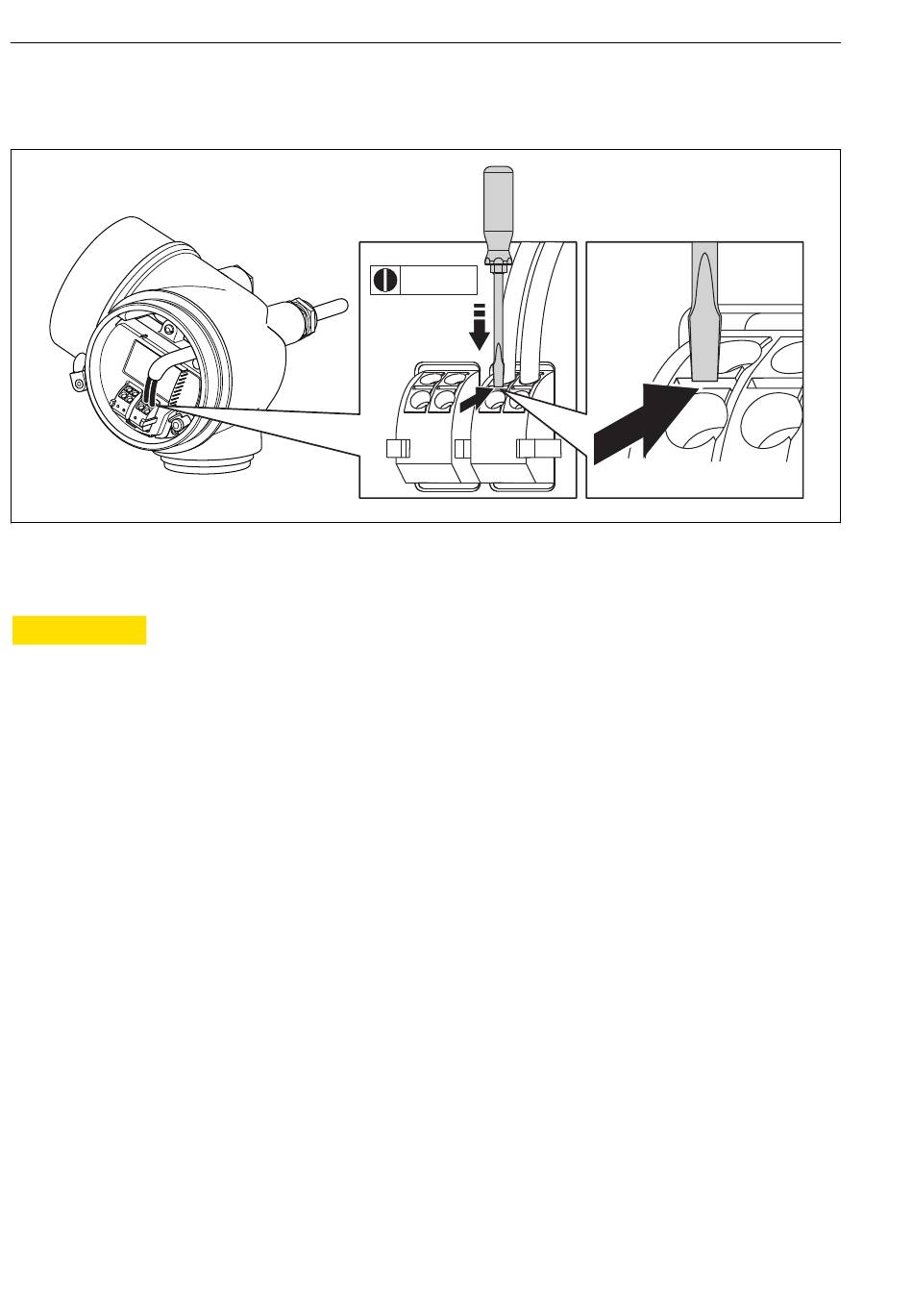

Kabel entfernen
mm (in)
7.2.2

Potenzialausgleich sicherstellen

VORSICHT
L
Zerstörung der Elektrode kann zum Komplettausfall des Geräts führen!
‣
Sicherstellen, dass Messstoff und Messaufnehmer dasselbe elektrische Potenzial haben.
‣
Betriebsinterne Erdungskonzepte beachten.
‣
Material oder Erdung der Rohrleitung beachten.
Anschlussbeispiel Standardfall
Prozessanschlüsse aus Metall
Der Potenzialausgleich erfolgt in der Regel über die metallischen, messstoffberührenden Pro-
zessanschlüsse, welche direkt auf den Messaufnehmer montiert sind. Damit entfällt in der
Regel der Einsatz von weiteren Potenzialausgleichs-Maßnahmen.
Anschlussbeispiele Sonderfälle
Prozessanschlüsse aus Kunststoff
Bei Prozessanschlüssen aus Kunststoff ist der Potenzialausgleich zwischen Messaufnehmer
und Messstoff über zusätzliche Erdungsringe oder Prozessanschlüsse mit integrierter
Erdungselektrode sicherzustellen. Ein Fehlen des Potenzialausgleichs kann die Messgenauig-
keit beeinflussen oder zur Zerstörung des Messaufnehmers durch elektrochemischen Abbau
von Elektroden führen.
28
3 (0.12)
3 4 1 2
Proline Promag H 200
