3. Anzeigemodul mit leichter Drehbewegung herausziehen. Um den Zugriff auf den Ver-
riegelungsschalter zu erleichtern: Anzeigemodul am Rand des Elektronikraums aufste-
cken.
 Anzeigemodul steckt am Rand des Elektronikraums.
4. Verriegelungsschalter (WP) auf dem Hauptelektronikmodul in Position ON bringen:
Hardware-Schreibschutz aktiviert.
 In Parameter Status Verriegelung wird die Option Hardware-verriegelt angezeigt.
Auf der Vor-Ort-Anzeige erscheint zusätzlich in der Kopfzeile der Betriebsanzeige
und in der Navigieransicht vor den Parametern das -Symbol.
5. Spiralkabel in den Zwischenraum von Gehäuse und Hauptelektronikmodul hineinlegen
und das Anzeigemodul in der gewünschten Richtung auf den Elektronikraum stecken,
bis es einrastet.
6. Messumformer in umgekehrter Reihenfolge wieder zusammenbauen.
11

Diagnoseinformationen

Störungen, die das Selbstüberwachungssystem des Messgeräts erkennt, werden als Diagnose-
meldung im Wechsel mit der Betriebsanzeige angezeigt. Aus der Diagnosmeldungen heraus
kann die Meldung zu Behebungsmaßnahmen aufgerufen werden, die wichtige Hinweise zur
Störung liefert.

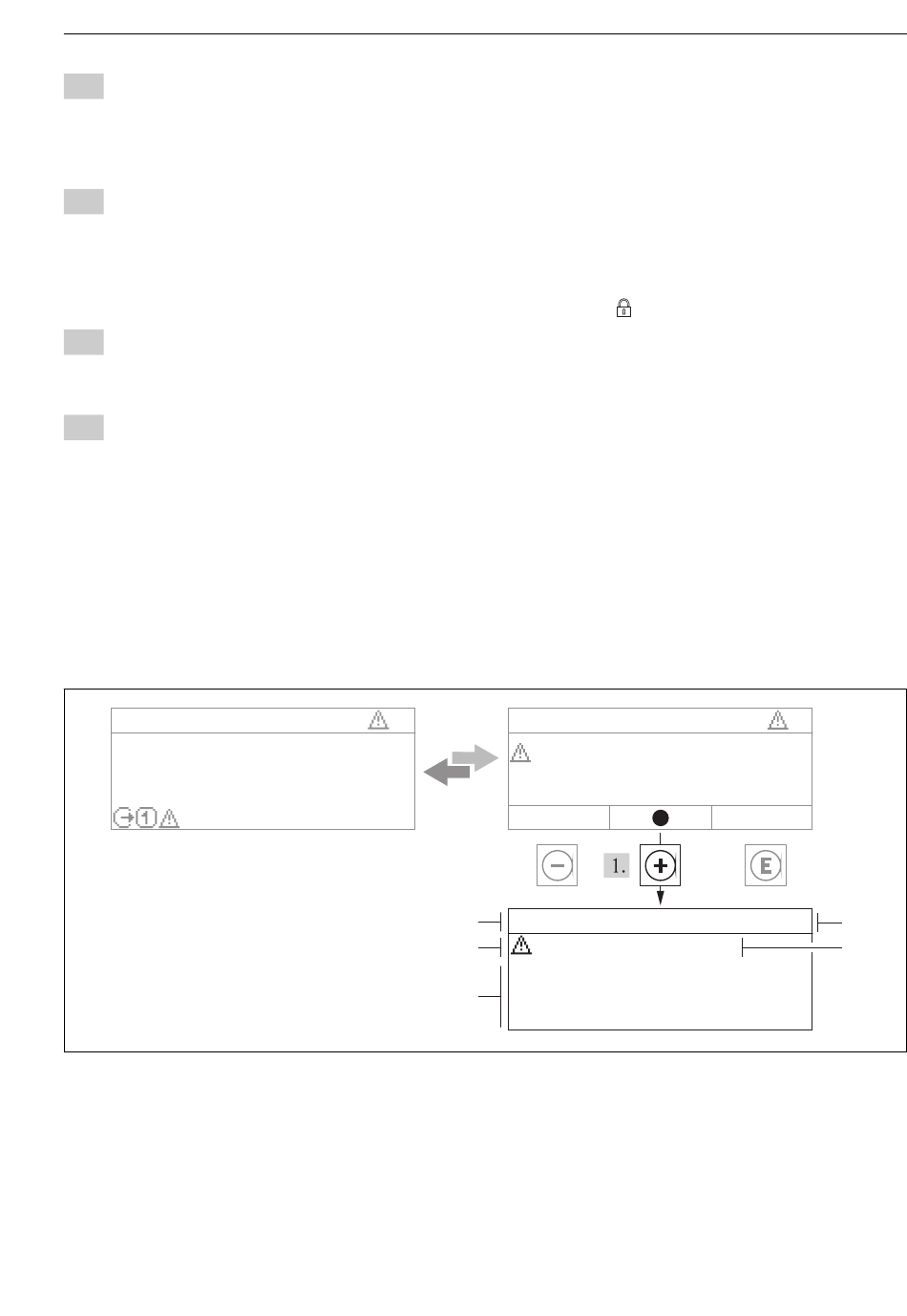

X X X X X X X X
 9 Meldung zu Behebungsmaßnahmen
1 Kurztext
2 Diagnoseverhalten mit Diagnosecode
3 Service-ID
4 Betriebszeit des Auftretens
5 Behebungsmaßnahmen
Der Anwender befindet sich in der Diagnosemeldung.
Endress+Hauser
S
X
20.50
mA
X X X X X X X X
S441
Stromausg. 1
Stromausg. 1
1
2 S441 2d11h05m55s
1. Prozess prüfen
2. Einstellungen Stromausgang
5
prüfen
Diagnoseinformationen
S
X
i
(ID:153) 3
4
A0013940-DE
45
