Endress+Hauser Proline Promag H 200 Kurzanleitung Seite 14

Montage
Bei Fallleitung
Bei Fallleitungen mit einer Länge h ≥ 5 m (16,4 ft): Nach dem Messaufnehmer ein Siphon
mit einem Belüftungsventil vorsehen. Dadurch wird die Gefahr eines Unterdruckes vermieden
und somit mögliche Schäden am Messrohr. Diese Maßnahme verhindert zudem ein Abreißen
des Flüssigkeitsstroms in der Rohrleitung.

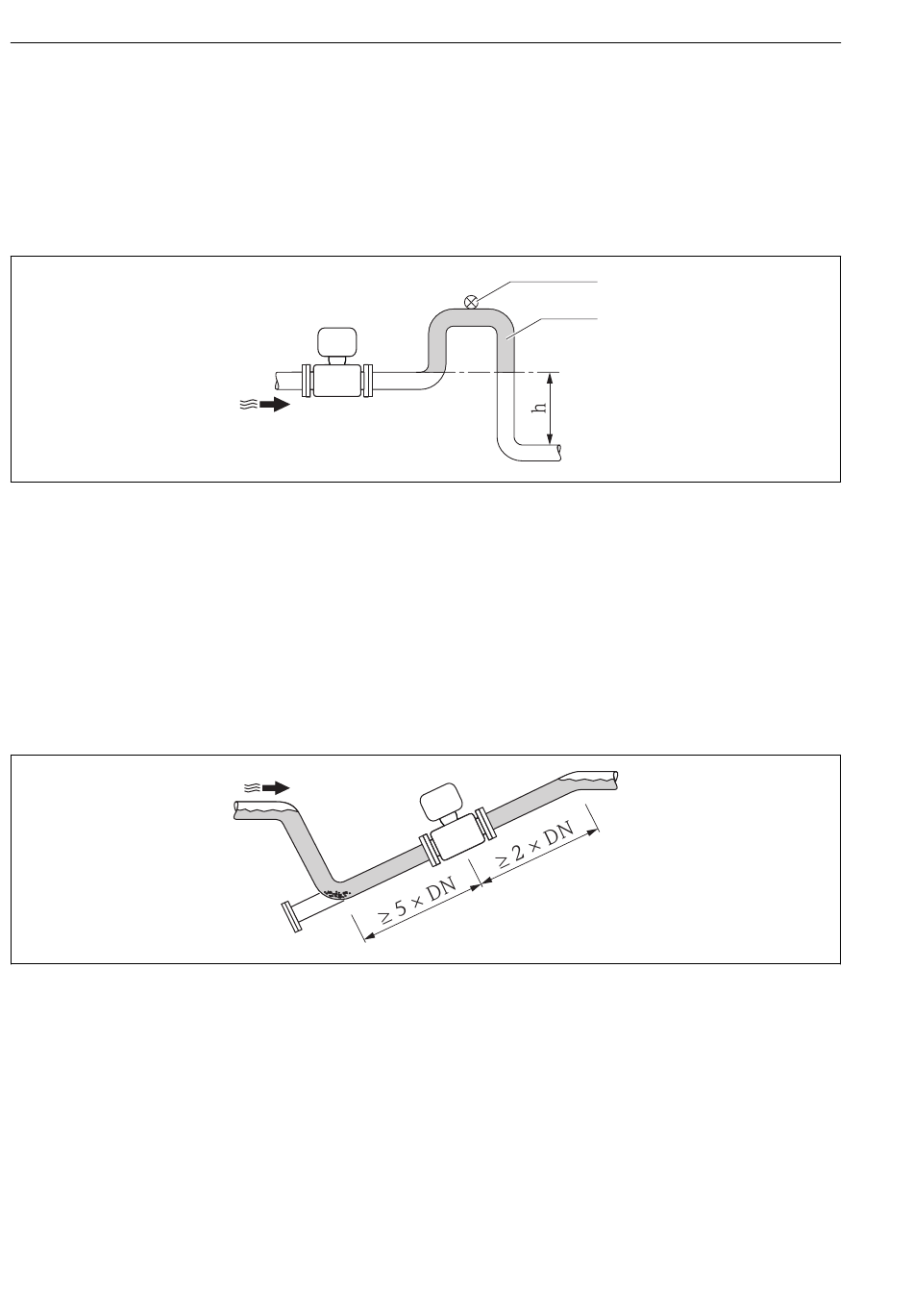

 3 Einbau in eine Fallleitung
1 Belüftungsventil
2 Rohrleitungssiphon
h Länge der Fallleitung
Bei teilgefülltem Rohr
Bei teilgefüllter Rohrleitung mit Gefälle: Dükerähnliche Einbauweise vorsehen.
Einbaulage
Die Pfeilrichtung auf dem Messaufnehmer-Typenschild hilft, den Messaufnehmer entspre-
chend der Durchflussrichtung einzubauen.
Durch eine optimale Einbaulage können sowohl Gas- und Luftansammlungen als auch stö-
rende Ablagerungen im Messrohr vermieden werden.
14
Proline Promag H 200
1
2
Endress+Hauser
A0017064
A0017063
