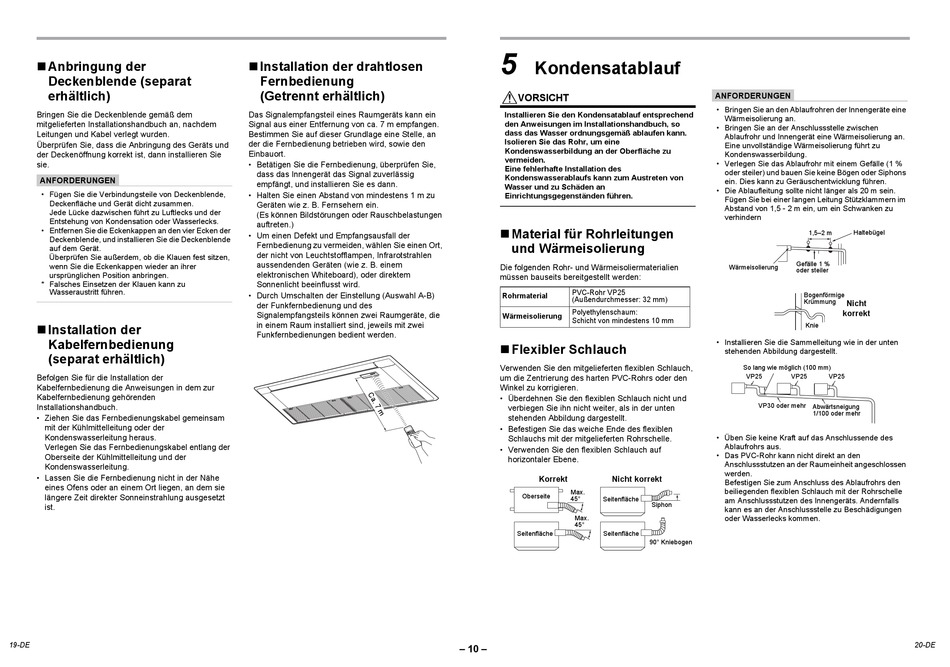

Anbringung der
Deckenblende (separat
erhältlich)
Bringen Sie die Deckenblende gemäß dem
mitgelieferten Installationshandbuch an, nachdem
Leitungen und Kabel verlegt wurden.
Überprüfen Sie, dass die Anbringung des Geräts und
der Deckenöffnung korrekt ist, dann installieren Sie
sie.
ANFORDERUNGEN
• Fügen Sie die Verbindungsteile von Deckenblende,
Deckenfläche und Gerät dicht zusammen.
Jede Lücke dazwischen führt zu Luftlecks und der
Entstehung von Kondensation oder Wasserlecks.
• Entfernen Sie die Eckenkappen an den vier Ecken der
Deckenblende, und installieren Sie die Deckenblende
auf dem Gerät.
Überprüfen Sie außerdem, ob die Klauen fest sitzen,
wenn Sie die Eckenkappen wieder an ihrer
ursprünglichen Position anbringen.
* Falsches Einsetzen der Klauen kann zu
Wasseraustritt führen.
Installation der
Kabelfernbedienung
(separat erhältlich)
Befolgen Sie für die Installation der
Kabelfernbedienung die Anweisungen in dem zur
Kabelfernbedienung gehörenden
Installationshandbuch.
• Ziehen Sie das Fernbedienungskabel gemeinsam
mit der Kühlmittelleitung oder der
Kondenswasserleitung heraus.
Verlegen Sie das Fernbedienungskabel entlang der
Oberseite der Kühlmittelleitung und der
Kondenswasserleitung.
• Lassen Sie die Fernbedienung nicht in der Nähe
eines Ofens oder an einem Ort liegen, an dem sie
längere Zeit direkter Sonneinstrahlung ausgesetzt
ist.
19-DE
Installation der drahtlosen
Fernbedienung
(Getrennt erhältlich)
Das Signalempfangsteil eines Raumgeräts kann ein
Signal aus einer Entfernung von ca. 7 m empfangen.
Bestimmen Sie auf dieser Grundlage eine Stelle, an
der die Fernbedienung betrieben wird, sowie den
Einbauort.
• Betätigen Sie die Fernbedienung, überprüfen Sie,
dass das Innengerät das Signal zuverlässig
empfängt, und installieren Sie es dann.
• Halten Sie einen Abstand von mindestens 1 m zu
Geräten wie z. B. Fernsehern ein.
(Es können Bildstörungen oder Rauschbelastungen
auftreten.)
• Um einen Defekt und Empfangsausfall der
Fernbedienung zu vermeiden, wählen Sie einen Ort,
der nicht von Leuchtstofflampen, Infrarotstrahlen
aussendenden Geräten (wie z. B. einem
elektronischen Whiteboard), oder direktem
Sonnenlicht beeinflusst wird.
• Durch Umschalten der Einstellung (Auswahl A-B)
der Funkfernbedienung und des
Signalempfangsteils können zwei Raumgeräte, die
in einem Raum installiert sind, jeweils mit zwei
Funkfernbedienungen bedient werden.
5
Kondensatablauf
CAUTION
VORSICHT
Installieren Sie den Kondensatablauf entsprechend
den Anweisungen im Installationshandbuch, so
dass das Wasser ordnungsgemäß ablaufen kann.
Isolieren Sie das Rohr, um eine
Kondenswasserbildung an der Oberfläche zu
vermeiden.
Eine fehlerhafte Installation des
Kondenswasserablaufs kann zum Austreten von
Wasser und zu Schäden an
Einrichtungsgegenständen führen.
Material für Rohrleitungen
und Wärmeisolierung
Die folgenden Rohr- und Wärmeisoliermaterialien
müssen bauseits bereitgestellt werden:
PVC-Rohr VP25
Rohrmaterial
(Außendurchmesser: 32 mm)
Polyethylenschaum:
Wärmeisolierung
Schicht von mindestens 10 mm
Flexibler Schlauch
Verwenden Sie den mitgelieferten flexiblen Schlauch,
um die Zentrierung des harten PVC-Rohrs oder den
Winkel zu korrigieren.
• Überdehnen Sie den flexiblen Schlauch nicht und
verbiegen Sie ihn nicht weiter, als in der unten
stehenden Abbildung dargestellt.
• Befestigen Sie das weiche Ende des flexiblen
Schlauchs mit der mitgelieferten Rohrschelle.
• Verwenden Sie den flexiblen Schlauch auf
horizontaler Ebene.
Korrekt
Nicht korrekt
Max.
Oberseite
45°
Seitenfläche
Max.
45°
Seitenfläche
Seitenfläche
– 10 –
ANFORDERUNGEN
• Bringen Sie an den Ablaufrohren der Innengeräte eine
Wärmeisolierung an.
• Bringen Sie an der Anschlussstelle zwischen
Ablaufrohr und Innengerät eine Wärmeisolierung an.
Eine unvollständige Wärmeisolierung führt zu
Kondenswasserbildung.
• Verlegen Sie das Ablaufrohr mit einem Gefälle (1 %
oder steiler) und bauen Sie keine Bögen oder Siphons
ein. Dies kann zu Geräuschentwicklung führen.
• Die Ablaufleitung sollte nicht länger als 20 m sein.
Fügen Sie bei einer langen Leitung Stützklammern im
Abstand von 1,5 - 2 m ein, um ein Schwanken zu
verhindern
1,5–2 m
Gefälle 1 %
Wärmeisolierung
oder steiler
Bogenförmige
Krümmung
Knie
• Installieren Sie die Sammelleitung wie in der unten
stehenden Abbildung dargestellt.
So lang wie möglich (100 mm)
VP25
VP25
VP30 oder mehr
Abwärtsneigung
1/100 oder mehr
• Üben Sie keine Kraft auf das Anschlussende des
Ablaufrohrs aus.
• Das PVC-Rohr kann nicht direkt an den
Anschlussstutzen an der Raumeinheit angeschlossen
werden.
Befestigen Sie zum Anschluss des Ablaufrohrs den
beiliegenden flexiblen Schlauch mit der Rohrschelle
am Anschlussstutzen des Innengeräts. Andernfalls
Siphon
kann es an der Anschlussstelle zu Beschädigungen
oder Wasserlecks kommen.
90° Kniebogen
Haltebügel
Nicht
korrekt
VP25
20-DE
