Elektrischer Anschluss
40
7.

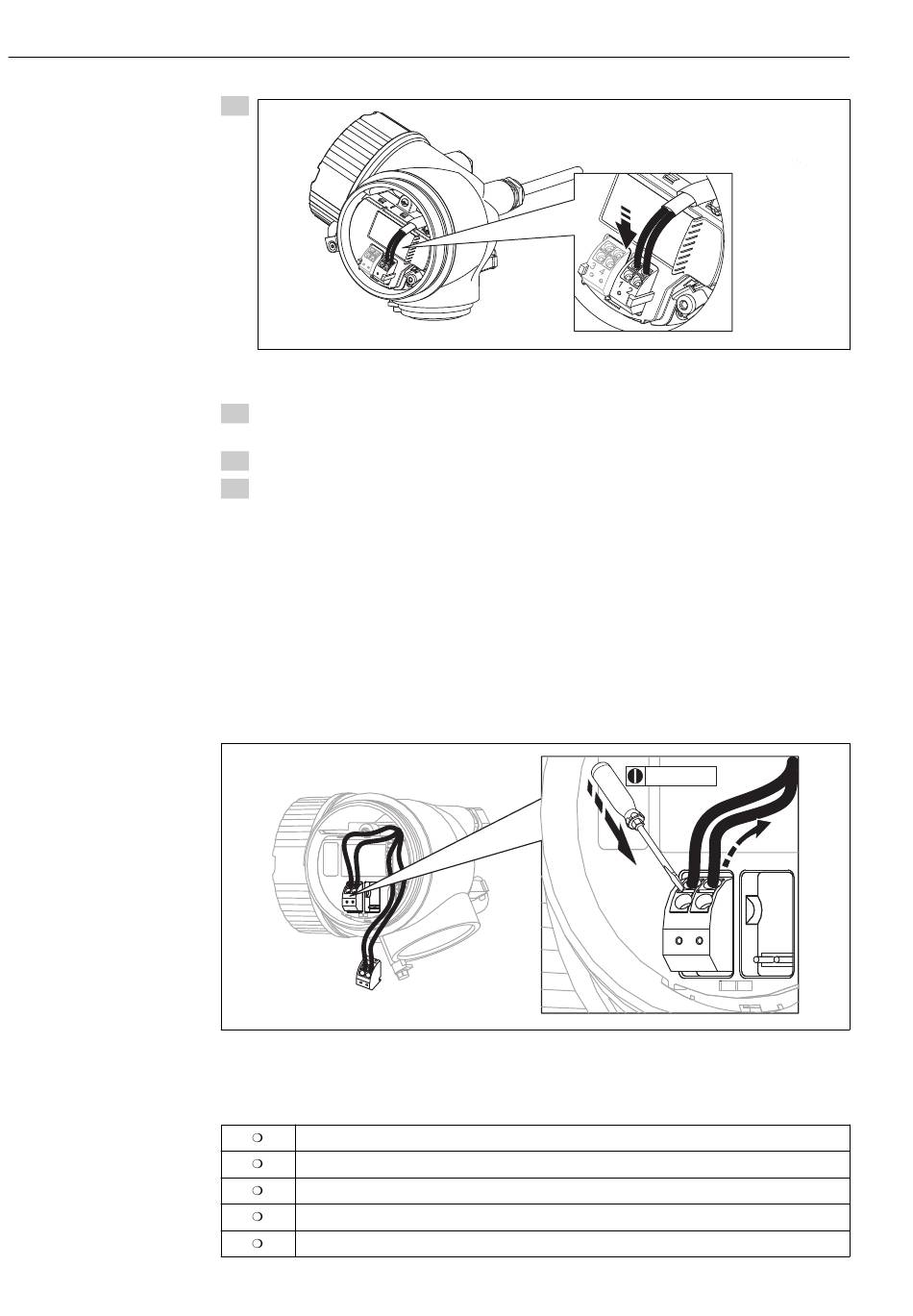

Kabel gemäß Klemmenbelegung anschließen →  35.
8. Bei Verwendung von abgeschirmtem Kabel: Kabelschirm mit der Erdungsklemme
verbinden.
9. Deckel des Anschlussraums aufschrauben.
10. Falls vorhanden: Deckelsicherung so drehen, dass sie sich über dem Deckelrand
befindet; dann festziehen.
7.2.1

Steckbare Federkraftklemmen

Bei Geräteausführungen ohne integrierten Überspannungsschutz erfolgt der elektrische
Anschluss an steckbaren Federkraftklemmen. Starre Leiter oder flexible Leiter mit Ader-
endhülse können ohne Betätigung des Hebelöffners direkt in die Klemmstelle eingeführt
werden und kontaktieren dort selbständig.
Um Kabel wieder aus der Klemmstelle zu entfernen: Mit einem Schlitzschraubendreher ≤ 3
mm auf den Schlitz zwischen den beiden Klemmenlöchern drücken; gleichzeitig das Kabel-
ende aus der Klemme ziehen.
mm (in)
7.3

Anschlusskontrolle

Sind Gerät oder Kabel unbeschädigt (Sichtkontrolle)?
Erfüllen die verwendeten Kabel die Anforderungen?
Sind die montierten Kabel von Zug entlastet?
Sind alle Kabelverschraubungen montiert, fest angezogen und dicht?
Stimmt die Versorgungsspannung mit den Angaben auf dem Typenschild überein?
Micropilot FMR53, FMR54 FOUNDATION Fieldbus
≤ 3 (0.12)
A0013837
A0013661
