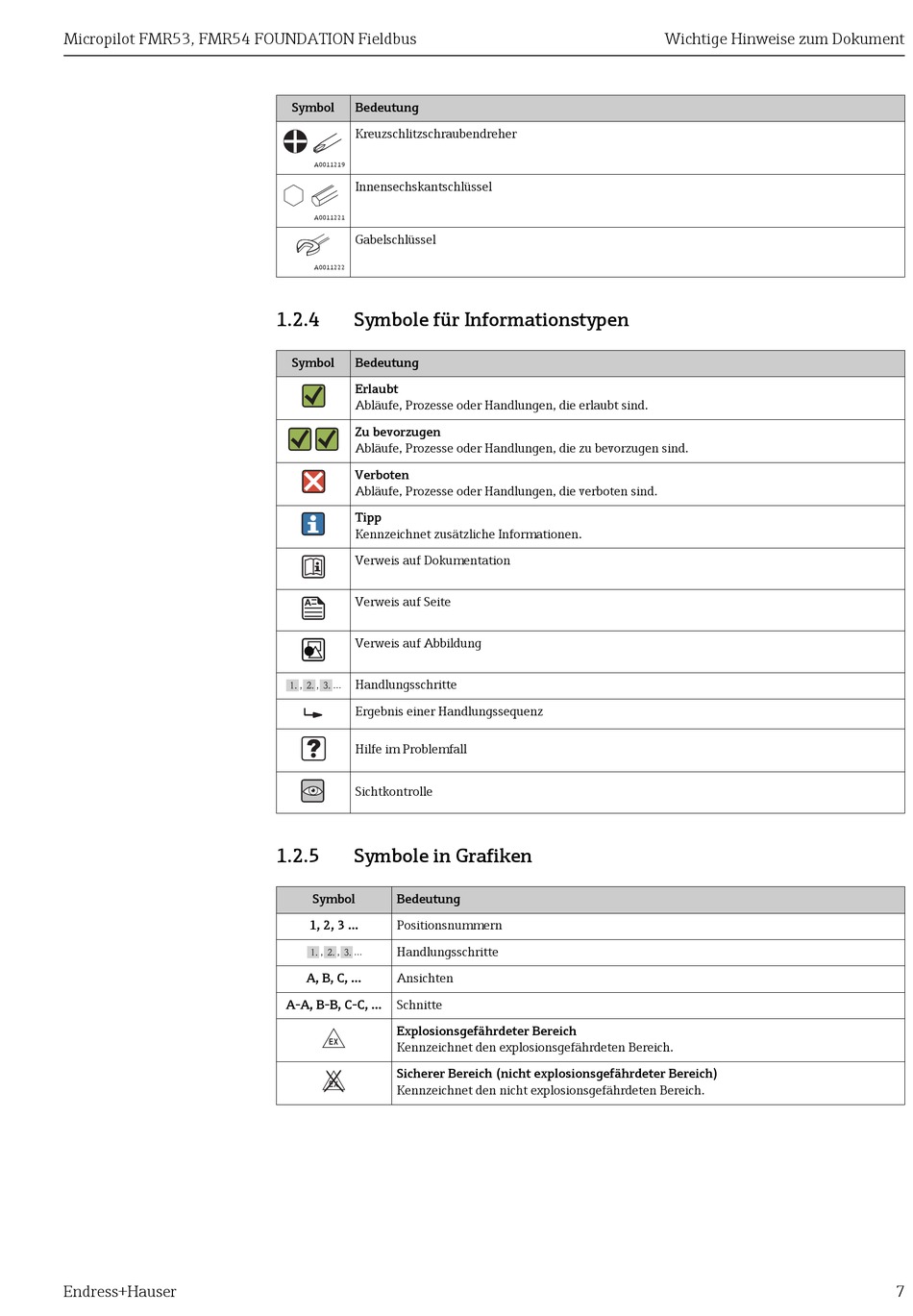

Symbole Für Informationstypen; Symbole In Grafiken - Endress+Hauser Micropilot FMR53 FOUNDATION Fieldbus Betriebsanleitung

Micropilot FMR53, FMR54 FOUNDATION Fieldbus
Endress+Hauser
Symbol Bedeutung
Kreuzschlitzschraubendreher
A0011219
Innensechskantschlüssel
A0011221
Gabelschlüssel
A0011222
1.2.4 Symbole für Informationstypen
Symbol Bedeutung
Erlaubt
Abläufe, Prozesse oder Handlungen, die erlaubt sind.
Zu bevorzugen
Abläufe, Prozesse oder Handlungen, die zu bevorzugen sind.
Verboten
Abläufe, Prozesse oder Handlungen, die verboten sind.
Tipp
Kennzeichnet zusätzliche Informationen.
Verweis auf Dokumentation
Verweis auf Seite
Verweis auf Abbildung
Handlungsschritte
, , ...
Ergebnis einer Handlungssequenz
Hilfe im Problemfall
Sichtkontrolle
1.2.5

Symbole in Grafiken

Symbol Bedeutung
1, 2, 3 ... Positionsnummern
Handlungsschritte
, , ...
A, B, C, ... Ansichten
A-A, B-B, C-C, ... Schnitte
Explosionsgefährdeter Bereich
-
Kennzeichnet den explosionsgefährdeten Bereich.
Sicherer Bereich (nicht explosionsgefährdeter Bereich)
.
Kennzeichnet den nicht explosionsgefährdeten Bereich.
Wichtige Hinweise zum Dokument
7
