Micropilot FMR53, FMR54 FOUNDATION Fieldbus
Endress+Hauser
Flanschgröße Anzahl Schrauben
JIS
10K 50A
10K 80A
10K 100A
10K 150A
6.4 Einbau frei im Behälter
6.4.1

Stabantenne (FMR53)

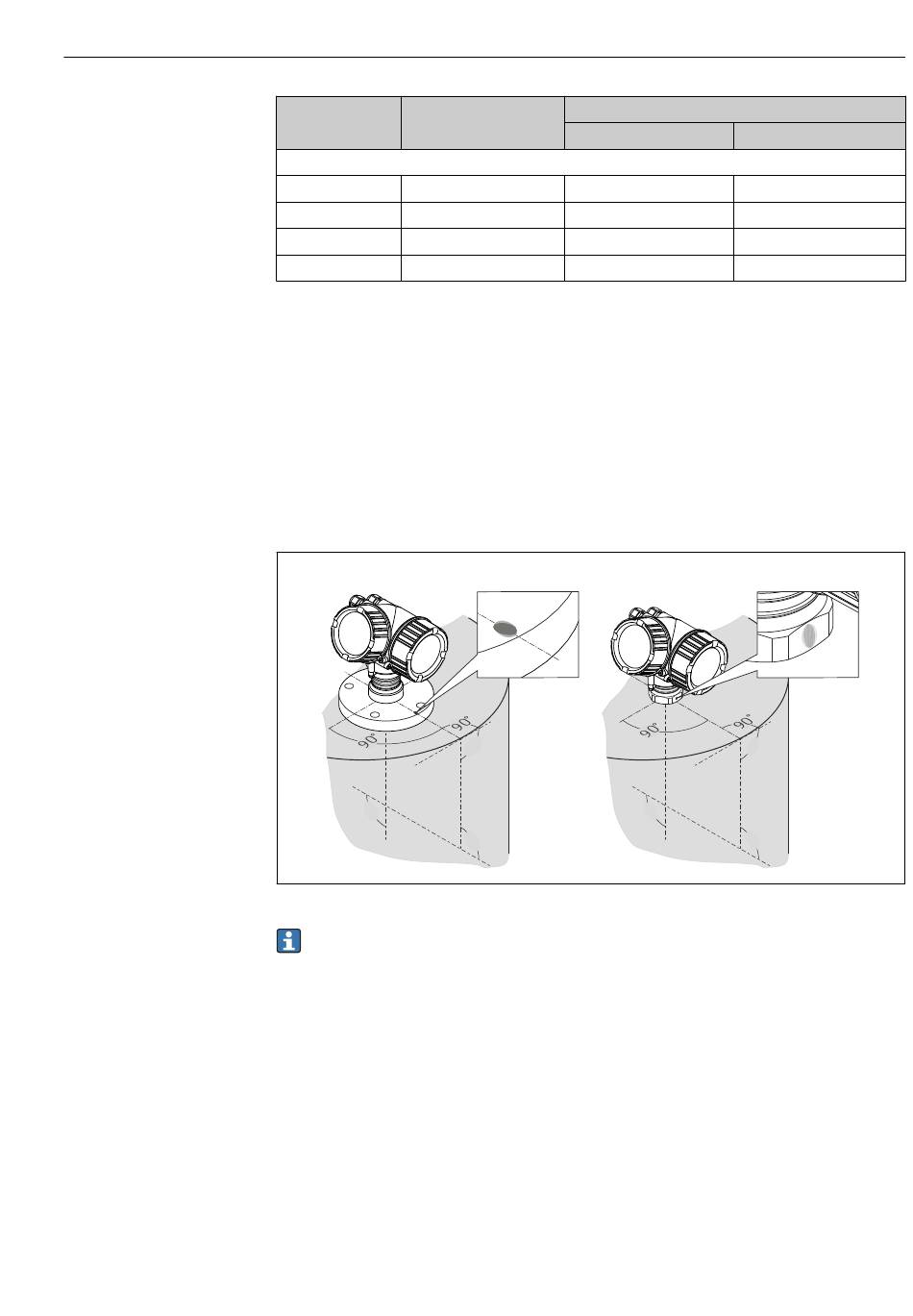

Ausrichtung

• Antenne senkrecht auf die Produktoberfläche ausrichten.
• Zur Ausrichtung befindet sich eine Markierung auf dem Flansch (an einer Stelle zwi-
schen den Flanschlöchern) oder der Durchführung. Diese Markierung muss so gut wie
möglich zur Tankwand ausgerichtet werden.
A
9 0
°
Je nach Geräteausführung kann die Markierung aus einem Kreis oder aus zwei paral-
lelen Strichen bestehen.
empfohlenes Anzugsdrehmoment [Nm]
minimal
4
8
8
8
B
°
9 0
9 0
°
maximal
40 60
25 35
35 55
75 115
°
9 0
9 0
°
9 0
°
Montage
A0018974
