Montage
28
Messung von außen durch Kunststoffwände
• Dielektrizitätskonstante des Mediums: ε
• Möglichst Antenne 250 mm (10 in) verwenden.
• Der Abstand von der Antennenkante zum Tank sollte ca. 100 mm (4 in) betragen.
• Möglichst Montagepositionen vermeiden, bei denen sich Kondensat oder Ansatz zwi-
schen Antenne und Behälter bilden kann.
• Bei Installationen im Freien sicherstellen, dass der Bereich zwischen Antenne und Tank
vor Wettereinflüssen geschützt ist.
• Keine Ein- oder Anbauten zwischen der Antenne und dem Tank anbringen, die das Sig-
nal reflektieren können.
Geeignete Dicke der Tankdecke:
Durchstrahlter Stoff
DK / ε
r
Optimale Dicke 16 mm (0,65 in)
6.4.3

Planarantenne (FMR54)

Die Planarantenne eignet sich nur zum Einbau in ein Schwallrohr →  28 und kann
nicht frei im Behälter eingebaut werden.
6.5

Einbau im Schwallrohr

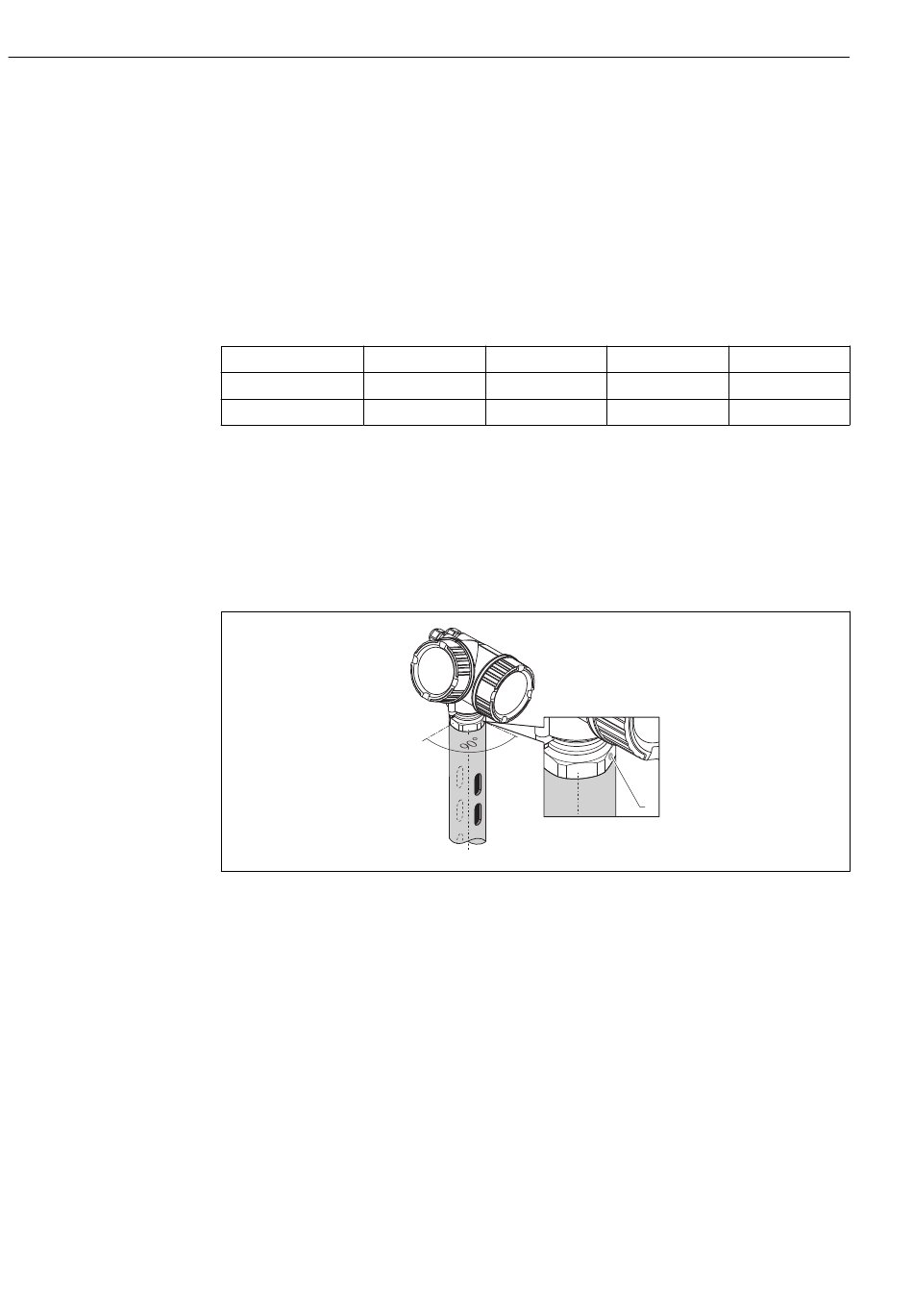

 8 Einbau im Schwallrohr
1 Markierung zur Ausrichtung der Antenne
• Bei Hornantenne: Markierung auf Schlitze ausrichten.
• Für Planarantennen ist keine Ausrichtung erforderlich.
• Messungen durch einen offenen Kugelhahn mit Volldurchgang sind problemlos möglich.
• Nach der Montage kann das Gehäuse um 350° gedreht werden, um den Zugang zur
Anzeige und zum Anschlussraum zu erleichtern →  33.
6.5.1 Empfehlungen für das Schwallrohr
• Metallisch (ohne Email-Auskleidung; Kunststoff-Auskleidung auf Anfrage).
• Konstanter Durchmesser.
• Schwallrohr nicht größer als Antennendurchmesser.
• Durchmesserunterschied zwischen Hornantenne und innerem Durchmesser des Schwall-
rohrs so klein wie möglich.
• Schweißnaht möglichst eben und in die Achse der Schlitze gelegt.
• Schlitze 180° versetzt (nicht 90°).
Micropilot FMR53, FMR54 FOUNDATION Fieldbus
> 10
r
PE PTFE
2,3 2,1
17 mm (0,68 in)
PP Plexiglas
2,3 3,1
16 mm (0,65 in) 14 mm (0,56 in)
1
Endress+Hauser
A0016841
