► Se si usa un attrezzo di taglio metallico: Mon‐
tare l'impugnatura circolare con limitatore di
taglio, 6.4.
► Montare la testa falciante o l'attrezzo di taglio
metallico, 6.7.1 o
► Fare rifornimento al decespugliatore,
► Applicare il sistema di trasporto e regolarlo,
7.1.
► Controllare gli elementi di comando,
► Se non è possibile eseguire queste opera‐
zioni: non usare il decespugliatore e rivolgersi
a un rivenditore STIHL.

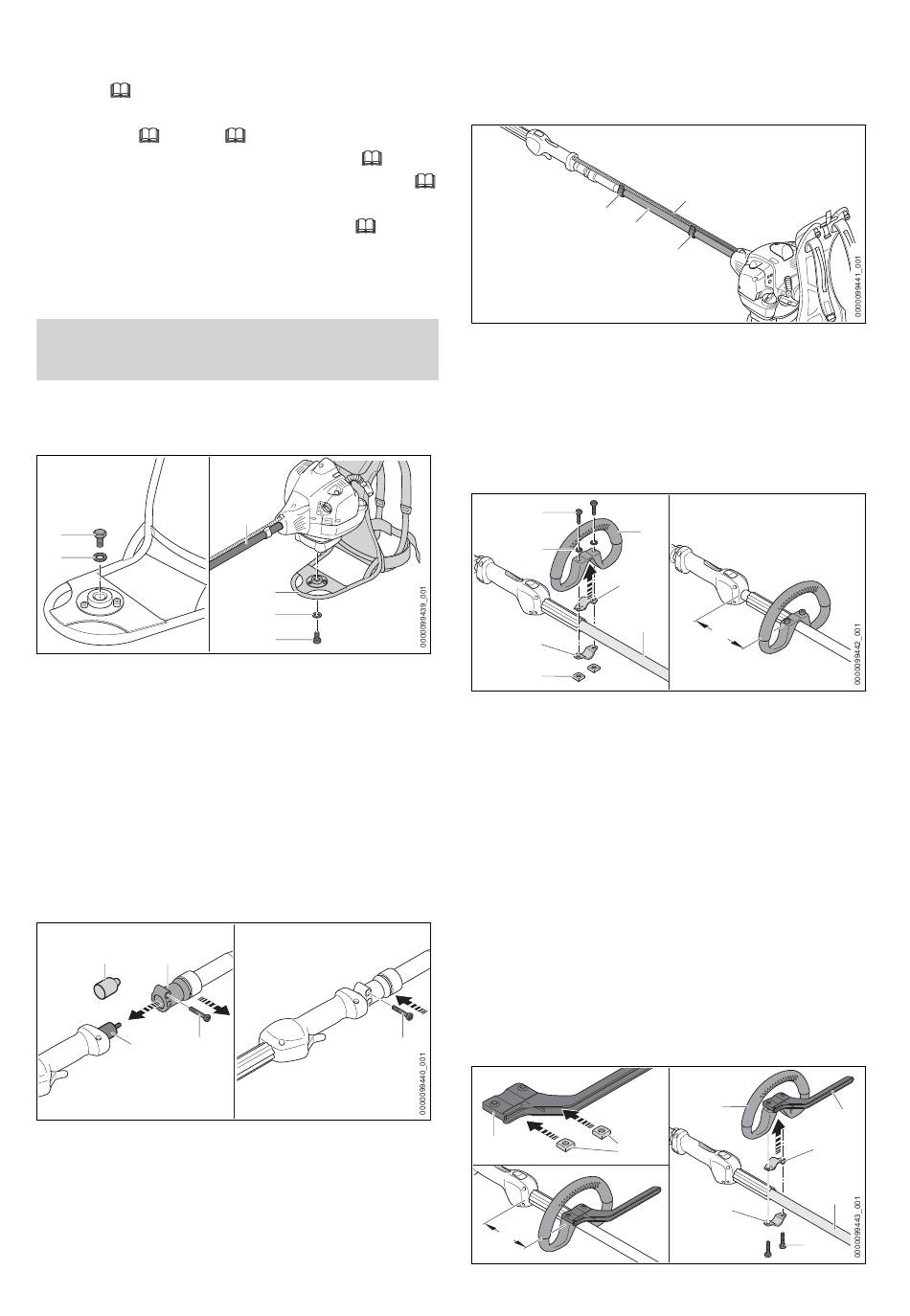

6 Assemblare il decespuglia‐
tore
6.1 Montare il motore
► Spegnere il motore.
1
2
► Togliere la vite (1) e la rondella (2)
► Allineare il motore sul sistema di trasporto (3)
in modo tale che il gambo flessibile (4) si
rivolto in avanti.
► Avvitare la vite (1) insieme alla rondella (2) e
serrarle con coppia di 10 Nm
Il motore non deve essere nuovamente smon‐
tato.
6.2 Montare lo stelo
► Spegnere il motore.
2 3
1
4
► Svitare la vite (1).
► Togliere il cappuccio di protezione (2).
► Premere il manicotto frizione (3) contro lo
stelo (4) e girare finché il manicotto frizione (3)
si riesce a spostare sullo stelo (4).
60
6.8.1.
8.2.
10.1.
4
3
2
1
1

6 Assemblare il decespugliatore

► Spingere il manicotto frizione (1) fino all'arre‐
sto sullo stelo (3).
► Avvitare la vite (1) e serrare saldamente.
6
4
► Fissare il tirante gas (4) con i supporti (6) sul
gambo flessibile (5) in modo tale che il tirante
gas (4) non sia avvolto sul gambo flessi‐
bile (5).
6.3 Montare l'impugnatura circolare
► Spegnere il motore.
1
2
4
5
6
7
► Sistemare la fascetta (4) nell'impugnatura cir‐
colare (3).
► Applicare l'impugnatura circolare (3) con la
fascetta (4) sullo stelo (5).
► Applicare le rondelle (2) sulle viti (1).
► Premere la fascetta (6) contro lo stelo (5).
► Introdurre le viti (1) attraverso i fori nell'impu‐
gnatura circolare (3) e nelle fascette (4 e 6).
► Svitare i dadi (7).
► Spostare l'impugnatura circolare (3) in modo
tale che la distanza (a) sia di max 20 cm.
► Serrare i dadi (7).
6.4 Montare l'impugnatura circolare
con limitatore di taglio
► Spegnere il motore.
1
2
a
5
6
3
a
3
7
8
0458-840-7501-A
4
5
6
