Elektrischer Anschluss
26

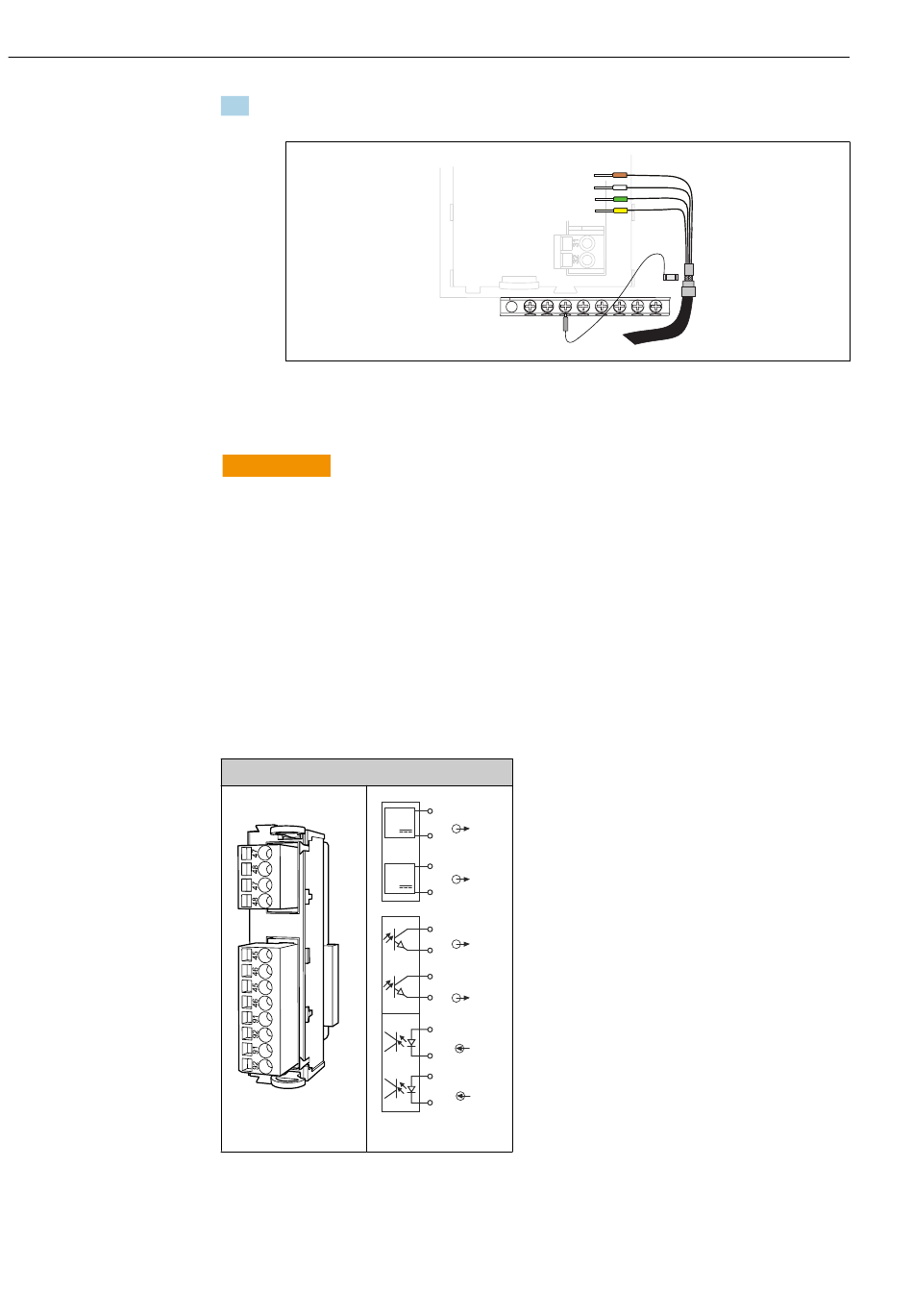

4. Erden Sie den Außenschirm des Kabels über die Metallverschraubung unterhalb des
Basismodul-E.
21
Klemmschiene
6.2.3
Zusätzliche Eingänge, Ausgänge oder Relais anschließen
WARNUNG
L
Fehlende Modulabdeckung
Berührungsschutz ist nicht gegeben, Gefahr von Stromschlägen
‣
Wenn Sie Ihre Hardware ändern oder erweitern: Füllen Sie die Steckplätze immer von
links nach rechts auf. Lassen Sie keine Lücke.
‣
Wenn nicht alle Steckplätze belegt sind: Stecken Sie in den Platz rechts vom letzten
Modul immer eine Blind- oder Endabdeckung. → 17, 24Dadurch ist der Berühr-
schutz gewahrt.
‣
Wenn nicht alle Steckplätze belegt sind: Stecken Sie in den Platz rechts vom letzten
Modul immer eine Blind- oder Endabdeckung. Dadurch ist der Berührschutz gewahrt.
‣
Gewährleisten Sie den Berührungsschutz insbesondere bei Relaismodulen (2R, 4R,
AOR).
Digitale Ein- und Ausgänge
Modul DIO
22
Modul
23
47
+
1
48
–
47
+
2
48
–
45
+
1
46
–
45
+
2
46
–
91
+
1
92
–
91
+
2
92
–
Anschlussplan
Liquiline System CA80COD
A0028930
