LEDs auf der Modulfront
LED Bezeichnung
RJ45 LNK/ACT
RJ45 10/100
PWR Power
BF Bus failure
SF System failure
COM Communication
DIP-Schalter auf der Modulfront
DIP Werksein- Belegung
stellung
1-128 ON Busadresse (→ "Inbetriebnahme/Kommunikation")
OFF Schreibschutz: "ON" = Konfiguration ist über den Bus nicht möglich, nur über Vor-
Ort-Bedienung
Service OFF Bei Schalterstellung "ON" werden die Benutzereinstellungen zur Ethernet-Adres-
sierung gespeichert und werksseitig hinterlegte Verbindungseinstellungen akti-
viert: IP-address=192.168.1.212, Subnet mask=255.255.255.0, Gateway=0.0.0.0,
DHCP=Off.
Bei Schalterstellung "OFF" werden die gespeicherten Benutzereinstellungen wie-
der aktiv.
6.3

Hardwareeinstellungen

6.3.1

Busterminierung (nur Modul 485)

Zur Terminierung haben Sie zwei Möglichkeiten:
1. Interner Terminierungswiderstand (über DIP-Schalter auf der Modulplatine)
"OFF"

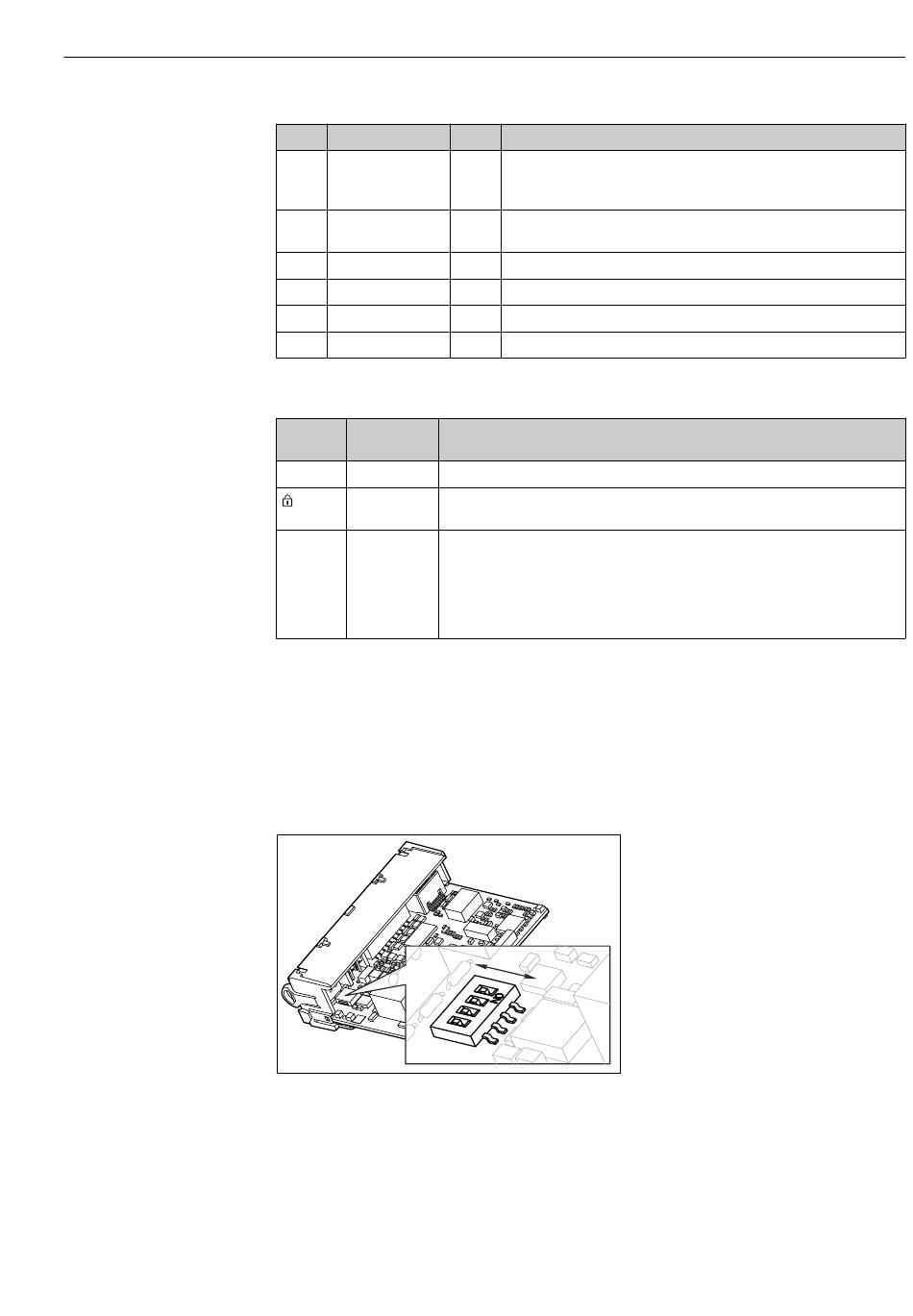

 40 DIP-Schalter für den internen Terminierungswiderstand
‣
Stellen Sie alle 4 DIP-Schalter mit einem geeigneten Werkzeug, z.B. einer Pinzette, in
die Stellung "ON".
 Der interne Terminierungswiderstand wird verwendet.
Farbe Beschreibung
GN • Aus = Verbindung ist inaktiv
• Ein = Verbindung ist aktiv
• Blinkend = Datenübertragung
YE • Aus = Übertragungsrate 10 MBit/s
• Ein = Übertragungsrate 100 MBit/s
GN Versorgungsspannung liegt an und Modul ist initialisiert
RD nicht benutzt
RD Gerätefehler
YE Modbus-Telegramm wird empfangen oder versendet
"ON"
Elektrischer Anschluss
