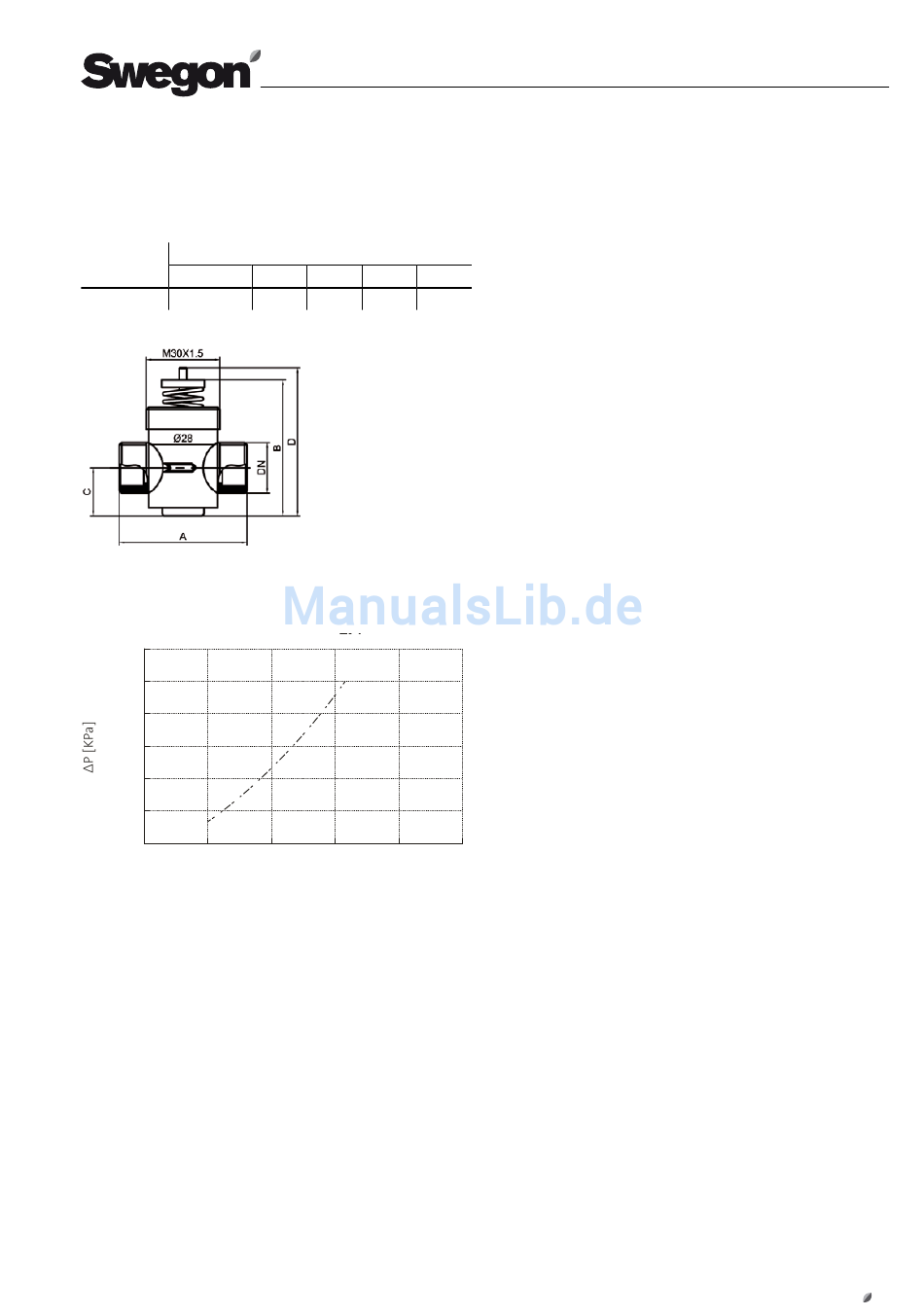

6.2.2 Technische Daten 2-Wege-Ventil (nur auf
Sonderanfrage)
Technische Daten:
Modell
DN
V41D15T160
D15 (G1/2")
Kennlinie
120
100
80
60
40
20
0
0,5
Abmessungen
A
B
C
D
52
47
19,5
63
DN 1/2" KV 1.6
1
1,5
2
KV [m³/h]
7. Montage
7.1 Hinweise zur Installation
Erhalt des Gerätes
Vor dem Auspacken und der Montage des Gerätes sind
folgende Prüfungen durchzuführen:
Prüfungen vor dem Auspacken
•
Es ist sicherzustellen, dass die Verpackung außen
trocken und unbeschädigt ist, da sich spätere
Beschwerden nachteilig auf einen zukünftigen
Garantie-Anspruch auswirken können.
•
Es ist sicherzustellen, dass die Informationen auf
dem Lieferschein mit den Angaben außen auf der
Verpackung übereinstimmen (Gerätebezeichnung
bzw. -modell und Seriennummer).
•
Es ist sicherzustellen, dass die Kiste richtig auf einer
flachen Oberfläche aufliegt, bevor das Gerät ausge-
packt wird.
Auspacken
Die Verpackungsbänder werden entfernt und der
Kartondeckel geöffnet. Des Weiteren sind die Blasenfolie
und die Styroporteile zu entfernen. Die Deckenblende
sollte zuletzt ausgepackt werden, um Beschädigungen zu
vermeiden. Nun kann der Inhalt anhand der Liste der lose
mitgelieferten Teile kontrolliert werden. Um das Gerät aus
der Kiste herausheben zu können, sind die vier Ecklaschen
zu benutzen.
7.2 Anforderungen an den Installations-
platz
Die Einbauposition des Wandgerätes sollte unter Berück-
2,5
sichtigung der folgenden Gesichtspunkte ausgewählt
werden:
•
Rohrleitungen und elektrische Anschlüsse sollten
leicht zugänglich sein.
•
Das Gerät sollte nicht direkt über Hindernissen installiert
werden.
•
Der Kondensatablauf sollte an jeder Stelle ein aus-
reichendes Gefälle mind. (1 %) zwischen Wandgerät
und Abfluss aufweisen.
•
Die Aufhängungen müssen für die entsprechende
Traglast ausgelegt sein. (Informationen zum Gewicht
des Geräts finden Sie unter „Technische Angaben".)
•
Die Mindestabstände müssen eingehalten werden.
(siehe Kapitel 5.3 Mindestabstände)
23
