8. Schaltpläne

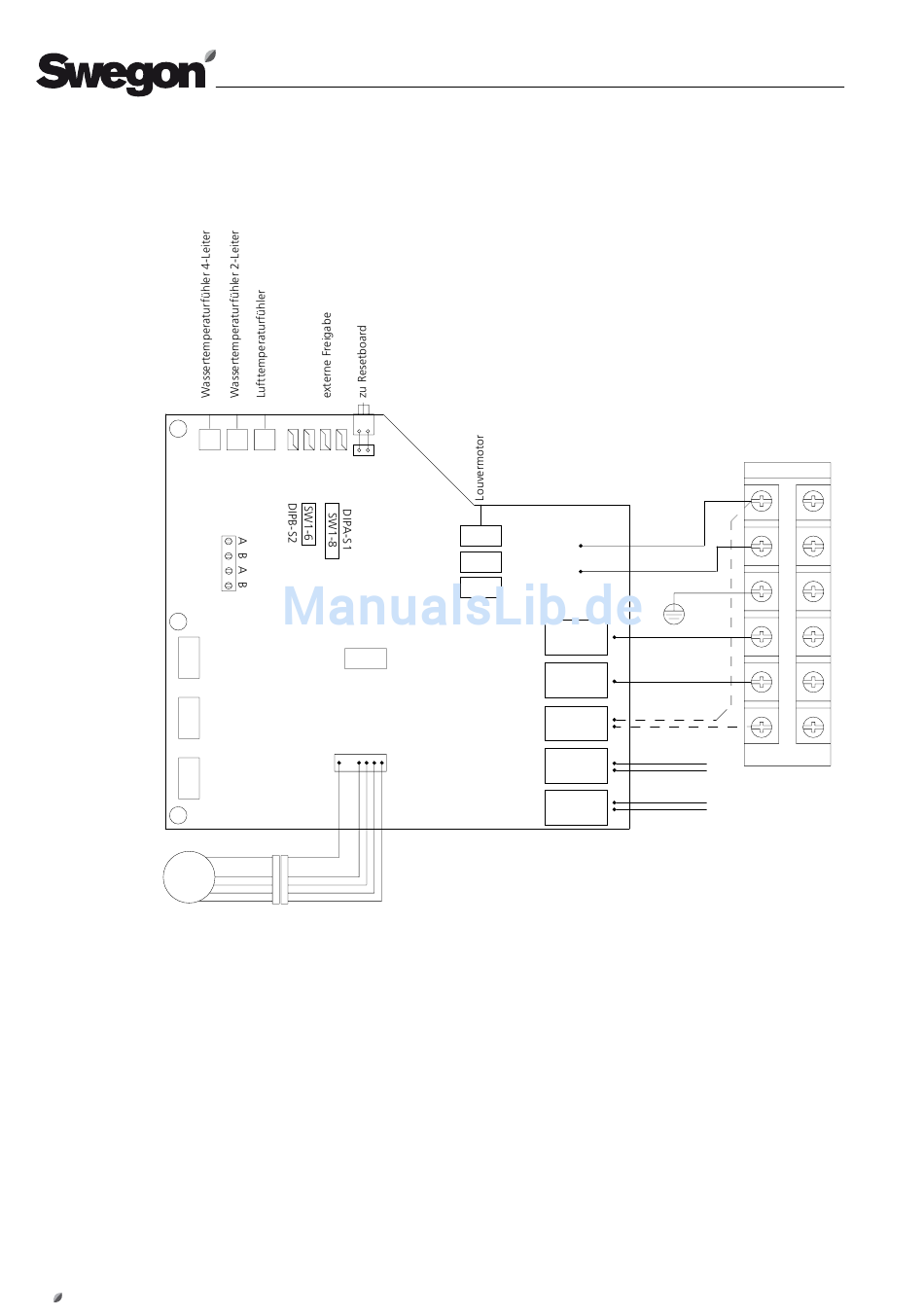

8.1 Schaltplan interne Steuerplatine SWC 02-06

A/3 A/2 A/1
prog
LED-Display
X-DIS1
IR-Empfänger
Wandfernbedienung
TTL1
EC
Motor
Zur Einstellung der Dip-Schalter bitte Kapitel 8.3.2
"Einstellungen der DIP-Schalter" auf Seite 28 anschauen.
Funktion externe Freigabe
Kontakt offen ≙ normale Funktion oder Gerät schaltet wieder an
Bei Setzen des DIP-Schalters 1 von Block DIP-S2 auf ON ist die externe Freigabe aktiv.
Kontakt geschlossen ≙ nach 10 Minuten schaltet das Gerät ab
Bauseits wird ein potentialfreier Kontakt zum Schalten der externen Freigabe benötigt.
26
Key
EH On/Off
CN3
CPU
Stecker
CN1
L1
CN2
N1
Fuse
Valve1
Valve2
RLY6
AUX1
Kühlkontakt
AUX2
Klemmleiste
gelb/grün
Heizkontakt
