7.5 Anschluss der Kondensatleitung
Die Größe des Kondensatanschlusses beträgt 16 mm
Innendurchmesser und kann an eine Kondensatleitung
aus Kupfer oder Kunststoff angeschlossen werden.
Bei der Montage des Wandgerätes sind folgende
Punkte zu beachten:
•
Das Gerät enthält keine Kondensatpumpe.
•
Die höchste Stelle des Kondensatablaufs muss am
Gerät liegen.
•
Die Kondensatleitung ist mit einem Mindestgefälle
von 1% Abflussrichtung zu verlegen.
•
Werden mehrere Wandgeräte an einen gemeinsamen
Kondensatablauf angeschlossen, so ist dieser groß
genug zu dimensionieren, damit er die Kondensat-
menge aller angeschlossenen Geräte aufnehmen
kann. Zur Vermeidung von Lufteinschlüssen wird
außerdem empfohlen, eine Entlüftungsmöglichkeit in
der Kondensatleitung vorzusehen.

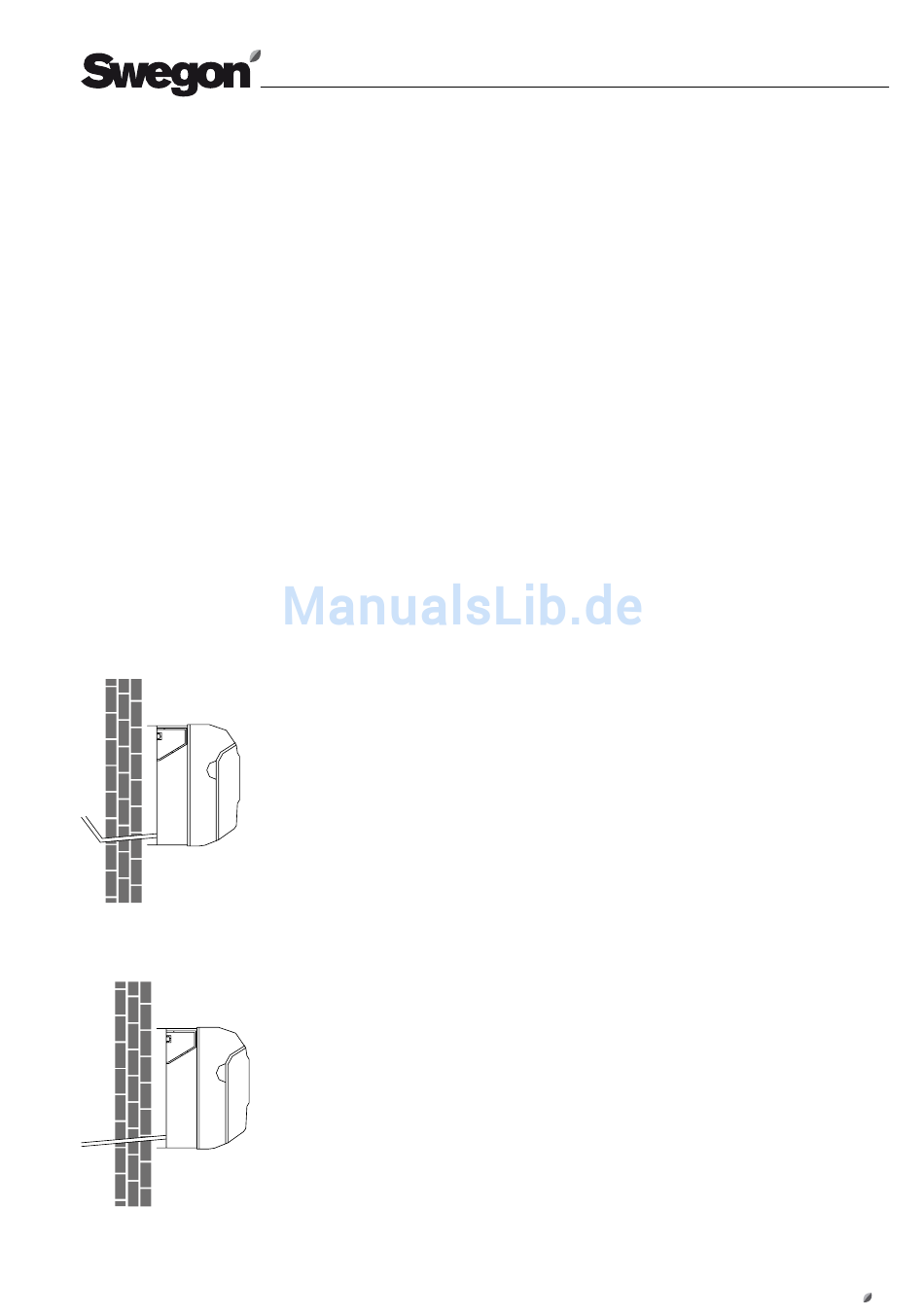

Falsche Montage!
Richtige Montage! (Leitung abfallend verlegt)
7.6 Montage der Blende
Die Blende der Wandgeräte SWC ist mit 5 - 8 Schrauben
direkt unterhalb der Louver, sowie direkt unterhalb des
Ansauggitters befestigt.
Zum Abnehmen der Blende entfernen Sie bitte alle
Schrauben und klappen anschließend die gesamte Blende
leicht nach hinten, um diese dann nach vorne abzunehmen.
Zum Montieren der Blende setzen Sie diese bitte auf
das Wandgerät und haken diese auf der Oberseite ein.
Anschließend die Blende nach unten klappen, bis diese
gleichmäßig anliegt. Befestigen Sie bitte nun wieder die
zuvor gelösten Schrauben.
25
