2 Über die Verpackung
2 Über die Verpackung
2.1 Innengerät

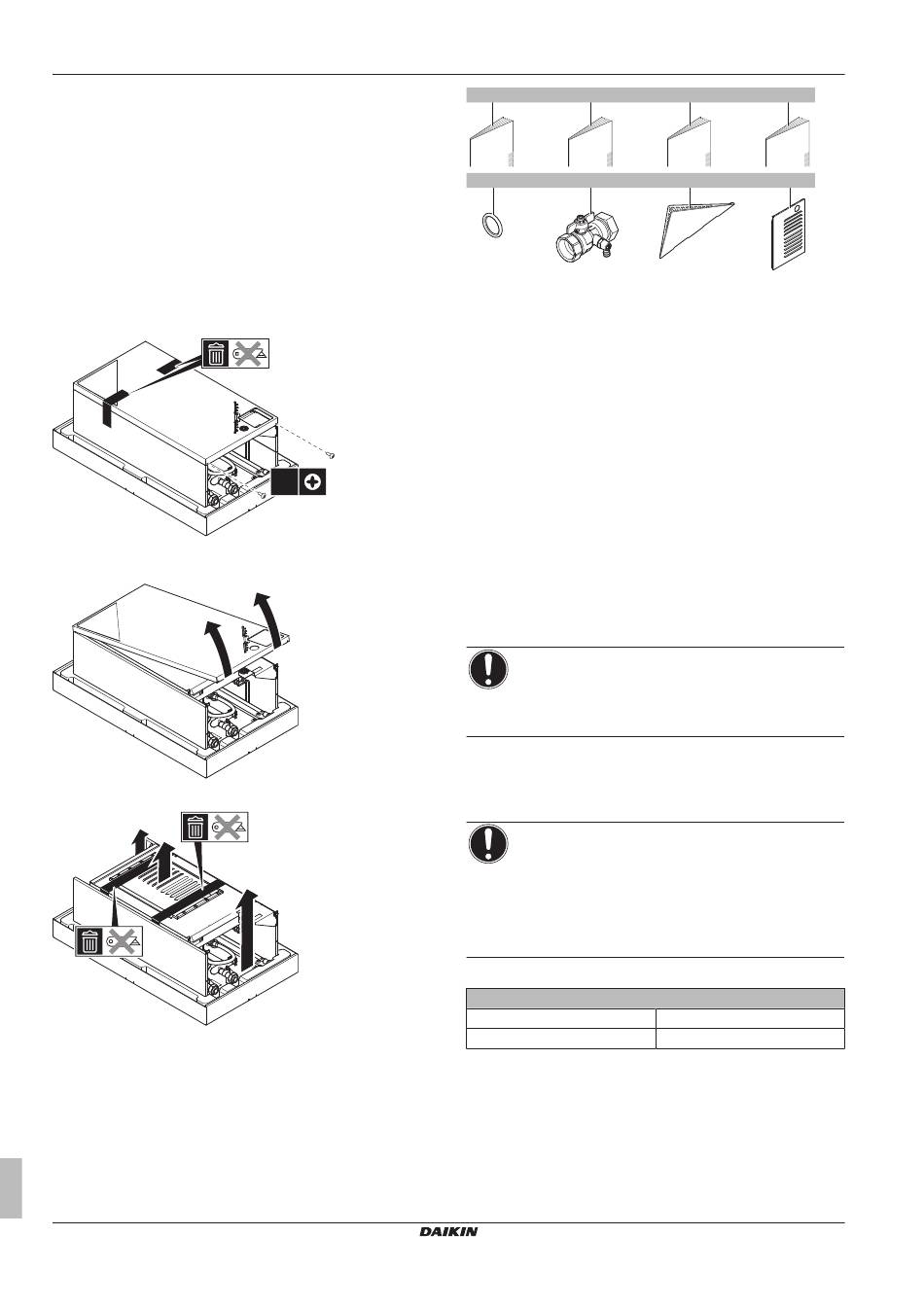

2.1.1 So entfernen Sie das Zubehör vom
Innengerät
Die Allgemeinen Sicherheitsvorkehrungen, die Installationsanleitung
für das Innengerät, die
Ergänzungshandbuch für optionale Ausstattung befinden sich im
oberen Teil des Kartons. Befolgen Sie das nachfolgend aufgeführte
Verfahren, um das weitere Zubehör zu entfernen.
1 Entfernen Sie das Klebeband.
2 Neigen Sie die Unterseite der Frontblende nach oben und
entfernen Sie die Frontblende.
3 Entfernen Sie das Zubehör.
g
h
Installationsanleitung
4
Betriebsanleitung und das
2×
e f
+
a b
1× 1×
e f
2× 2×
a Allgemeine Sicherheitsvorkehrungen
b Ergänzungshandbuch für optionale Ausstattung
c Installationshandbuch für das Innengerät
d Bedienungsanleitung
e Dichtungsring für Absperrventil
f Absperrventil
g Benutzerschnittstellenabdeckung
h Obere Abdeckung des Innengeräts
3

Vorbereitung

3.1 Vorbereiten der Wasserleitungen
3.1.1 Prüfen der Wassermenge und der
Durchflussmenge
Minimales Wasservolumen
Prüfen Sie, ob die Gesamtwassermenge der Installation mindestens
10 Liter für EHBH/X04+08 und 20 Liter für EHBH/X11+16, beträgt ­
das interne Wasservolumen
eingeschlossen.
HINWEIS
Wenn die Zirkulation in den Raumheizungskreisläufen über
ferngesteuerte Ventile geregelt wird, ist es wichtig, dass
dieses Mindestwasservolumen auch dann gewährleistet
ist, wenn alle Ventile geschlossen sind.
Minimale Durchflussmenge
Prüfen Sie, ob die minimale Durchflussmenge (erforderlich während
Abtau­/Reserveheizungsbetrieb) in der Anlage unter allen
Bedingungen gewährleistet ist.
HINWEIS
Wenn die Zirkulation in allen oder bestimmten
Raumheizungskreisläufen über ferngesteuerte Ventile
geregelt wird, ist es wichtig, dass diese minimale
Durchflussmenge auch dann gewährleistet ist, wenn alle
Ventile geschlossen
Durchflussmenge nicht erreicht werden kann, wird der
Flussfehler 7H ausgegeben (kein Heizen/Betrieb).
Weitere Informationen finden Sie im Monteur­Referenzhandbuch.
Minimale Durchflussmenge bei Abtau­/Reserveheizungsbetrieb
Modelle 04+08
Modelle 11+16
Siehe empfohlenes Verfahren wir unter
Verlassen des Installationsortes" auf Seite 21 beschrieben.
Daikin Altherma – Geteilte Niedertemperatureinheit
c d
1× 1×
g h
1× 1×
des Innengeräts NICHT
sind. Falls die minimale
12 l/min
15 l/min
"6.5 Checklist vor dem
EHBH/X04~16CB
4P383118­1C – 2015.01
