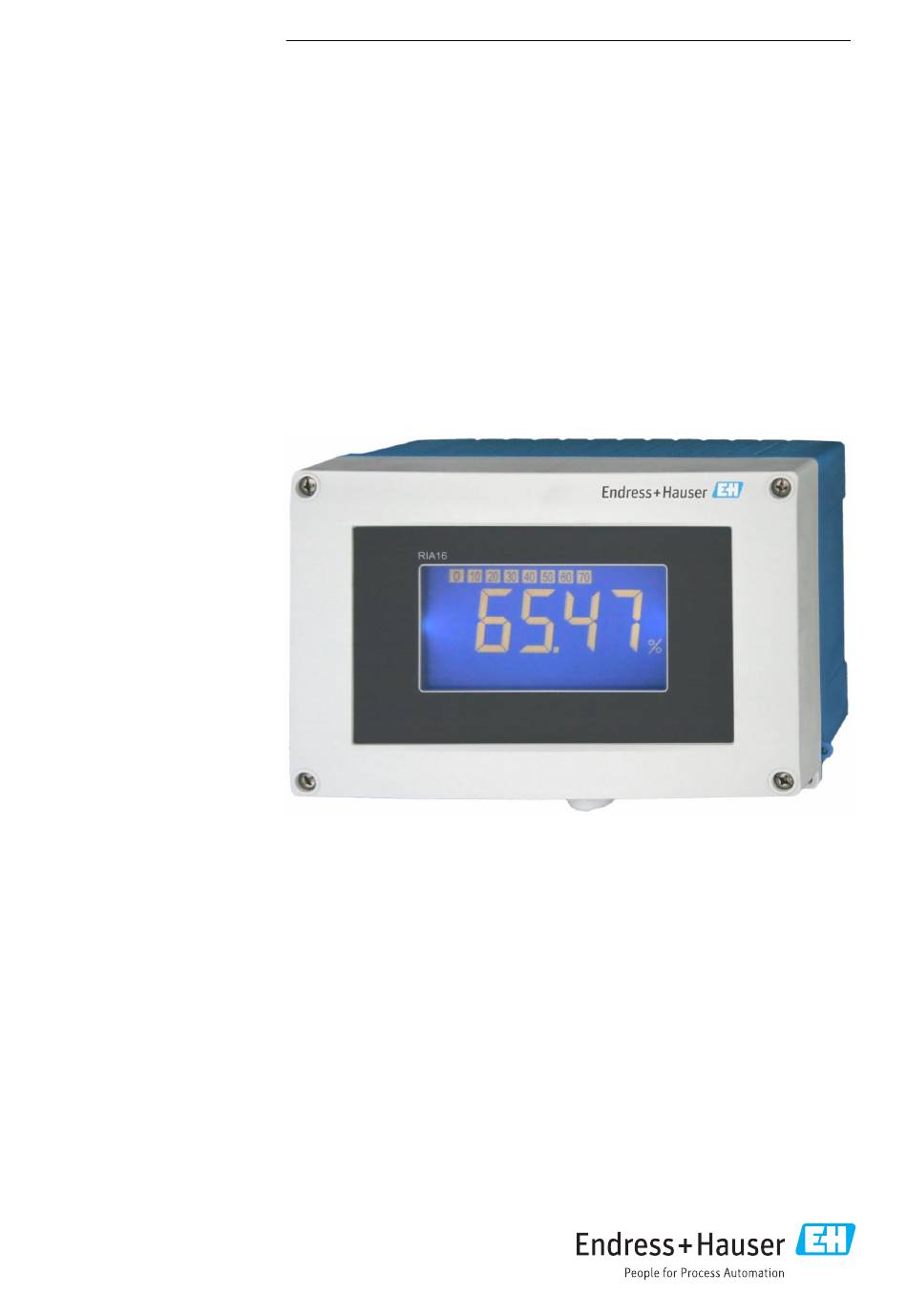

KA00279R/09/DE/05.23-00
71604468
2023-03-01
Products
Kurzanleitung
RIA16
Schleifengespeister Feldanzeiger
Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die
zugehörige Betriebsanleitung.
Ausführliche Informationen sind in der Betriebsanleitung und
den weiteren Dokumentationen verfügbar.
Für alle Geräteausführungen verfügbar über:
• Internet:
www.endress.com/deviceviewer
• Smartphone/Tablet: Endress+Hauser Operations App
Solutions
Services
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser RIA16
Inhaltszusammenfassung für Endress+Hauser RIA16
- Seite 1 2023-03-01 Kurzanleitung RIA16 Schleifengespeister Feldanzeiger Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die zugehörige Betriebsanleitung. Ausführliche Informationen sind in der Betriebsanleitung und den weiteren Dokumentationen verfügbar. Für alle Geräteausführungen verfügbar über: • Internet: www.endress.com/deviceviewer • Smartphone/Tablet: Endress+Hauser Operations App...
- Seite 2 RIA16 Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...
-
Seite 3: Inhaltsverzeichnis
RIA16 Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zum Dokument ............3 Symbole . -
Seite 4: Elektrische Symbole
Hinweise zum Dokument RIA16 HINWEIS Dieser Hinweis enthält Informationen zu Vorgehensweisen und weiterführenden Sachverhal- ten, die keine Körperverletzung nach sich ziehen. 1.1.2 Elektrische Symbole Symbol Bedeutung Symbol Bedeutung Gleichstrom Wechselstrom Gleich- und Wechselstrom Erdanschluss Eine geerdete Klemme, die vom Gesichtspunkt des Benutzers über ein Erdungssystem geerdet ist. -
Seite 5: Symbole In Grafiken
Dokumentation Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typenschild ein- geben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder Mat- rixcode auf dem Typenschild einscannen 1.2.1 Dokumentfunktion Folgende Dokumentationen können je nach bestellter Geräteausführung verfügbar sein:... -
Seite 6: Grundlegende Sicherheitshinweise
Grundlegende Sicherheitshinweise RIA16 Grundlegende Sicherheitshinweise Anforderungen an das Personal Das Personal muss für seine Tätigkeiten folgende Bedingungen erfüllen: ‣ Ausgebildetes Fachpersonal: Verfügt über Qualifikation, die dieser Funktion und Tätigkeit entspricht. ‣ Vom Anlagenbetreiber autorisiert. ‣ Mit den nationalen Vorschriften vertraut. -
Seite 7: Identifizierung
RIA16 Identifizierung Identifizierung Typenschild Das richtige Gerät? Vergleichen Sie bitte den Bestellcode auf dem Typenschild am Gerät mit dem auf dem Liefer- schein. A0011268 1 Typenschild des Feldanzeigers (beispielhaft) Bezeichnung, Bestellcode, Seriennummer und Ident-Nummer des Gerätes Schutzart Spannungsversorgung und Ausgangssignal... -
Seite 8: Eac-Zeichen
Montage RIA16 3.3.2 EAC-Zeichen Das Produkt erfüllt die gesetzlichen Anforderungen der anwendbaren EEU-Richtlinien. Der Hersteller bestätigt die erfolgreiche Prüfung des Produkts mit der Anbringung des EAC-Zei- chens. 3.3.3 UL-Zulassung Weitere Informationen unter UL Product iq™, Suche nach Keyword "E225237" Montage Montagebedingungen Das Gerät ist für den Einsatz im Feld konzipiert. -
Seite 9: Abmessungen
RIA16 Montage 4.1.1 Abmessungen 96 (3.78) 199 (7.83) 163 (6.42) A0011162 2 Abmessungen des Feldanzeigers; Angaben in mm (in) Bohrung zur Montage direkt an der Wand oder auf optionale Montageplatte mit 4 Schrauben ⌀ 5 mm (0,2 in) 4.1.2 Montageort Informationen über Bedingungen, die am Montageort vorliegen müssen, um das Gerät... -
Seite 10: Montagekontrolle
Montage RIA16 A0011269 3 Montage vorbereiten A0011270 4 Anzeiger auf der Montageplatte anbringen Montagekontrolle Nach der Montage folgende Kontrollen durchführen: Gerätezustand und -spezifikationen Hinweise Ist das Messgerät beschädigt? Sichtkontrolle Ist die Dichtung unbeschädigt? Sichtkontrolle Ist das Gerät fest an die Wand oder auf die Montageplatte geschraubt? -
Seite 11: Elektrischer Anschluss
RIA16 Elektrischer Anschluss Gerätezustand und -spezifikationen Hinweise Ist der Gehäusedeckel fest montiert? Entspricht das Gerät den Messstellenspezifikationen, wie Umgebungstemperatur, Messbe- Siehe Kapitel "Technische reich, usw.? Daten" Elektrischer Anschluss HINWEIS Zerstörung oder Fehlfunktion von Teilen der Elektronik ‣ ESD - Elektrostatische Entladung. Klemmen vor elektrostatischer Entladung schützen. - Seite 12 Elektrischer Anschluss RIA16 A0014935 6 Einbau Schirmklemmen (nur für Aluminiumgehäuse) Endress+Hauser...
-
Seite 13: Gerät Anschließen
RIA16 Elektrischer Anschluss Gerät anschließen active Terminal 2 and 3 + - 1a1b Open Collector passive 1a 1b + - 1a 1b loop power loop power supply supply A0051980 7 Klemmenbelegung des Feldanzeigers Klemme Klemmenbelegung Ein- und Ausgang Messsignal (+) 4 … 20 mA Signaleingang Messsignal (-) 4 …... -
Seite 14: Schutzart Sicherstellen
Elektrischer Anschluss RIA16 Schutzart sicherstellen Die Geräte erfüllen alle Anforderungen gemäß IP67. Um nach erfolgter Montage oder nach einem Service-Fall diese zu gewährleisten, müssen folgende Punkte zwingend beachtet wer- den: • Die Gehäusedichtung muss sauber und unbeschädigt in die Dichtungsnut eingelegt sein. -
Seite 15: Bedienungsmöglichkeiten
RIA16 Bedienungsmöglichkeiten Bedienungsmöglichkeiten Übersicht zu Bedienungsmöglichkeiten 6.1.1 Anzeige A0011163 9 LC-Anzeige des Feldanzeigers Bargraphanzeige 14-Segment Anzeige für Einheiten und Meldun- Marke für Messbereichsunterschreitung Symbol ’Programmierung gesperrt’ Marke für Messbereichsüberschreitung Einheit ’%’ Messwertanzeige Warnsymbol ’Störung’ Ziffernhöhe 26 mm (1,02 in) Zugriff auf Bedienmenü... -
Seite 16: Navigation
Bedienungsmöglichkeiten RIA16 Gehäusedeckel öffnen Die Bedientasten am Gerät sind zugänglich. 6.2.1 Navigation Die Bedienfelder sind in 2 Ebenen eingeteilt. Menü: In der Ebene Menü können unterschiedliche Menüpunkte gewählt werden. Die einzel- nen Menüpunkte dienen als Zusammenfassung von zusammengehörigen Bedienfunktionen. Bedienfunktion: Eine Bedienfunktion ist als Zusammenfassung von Bedienparametern anzu- sehen. -
Seite 17: Programmieren Im Bedienmenü
RIA16 Bedienungsmöglichkeiten 6.2.2 Programmieren im Bedienmenü Menu Operating function > 3 s E E E > 3 s A0051891 11 Programmierung des Feldanzeigers Einstieg in das Bedienmenü Menü mit "+" oder "-" Taste auswählen Bedienfunktion auswählen Parameter im Editiermodus eingeben (Daten mit "+" oder "-" eingeben/auswählen und mit "E"... - Seite 20 *71604468* 71604468 www.addresses.endress.com...
