Endress+Hauser Proline Promag Elektromagnetisch Kurzanleitung Seite 25

Proline Promag Elektromagnetisch
DN 2...25
(1/12...1 ) "

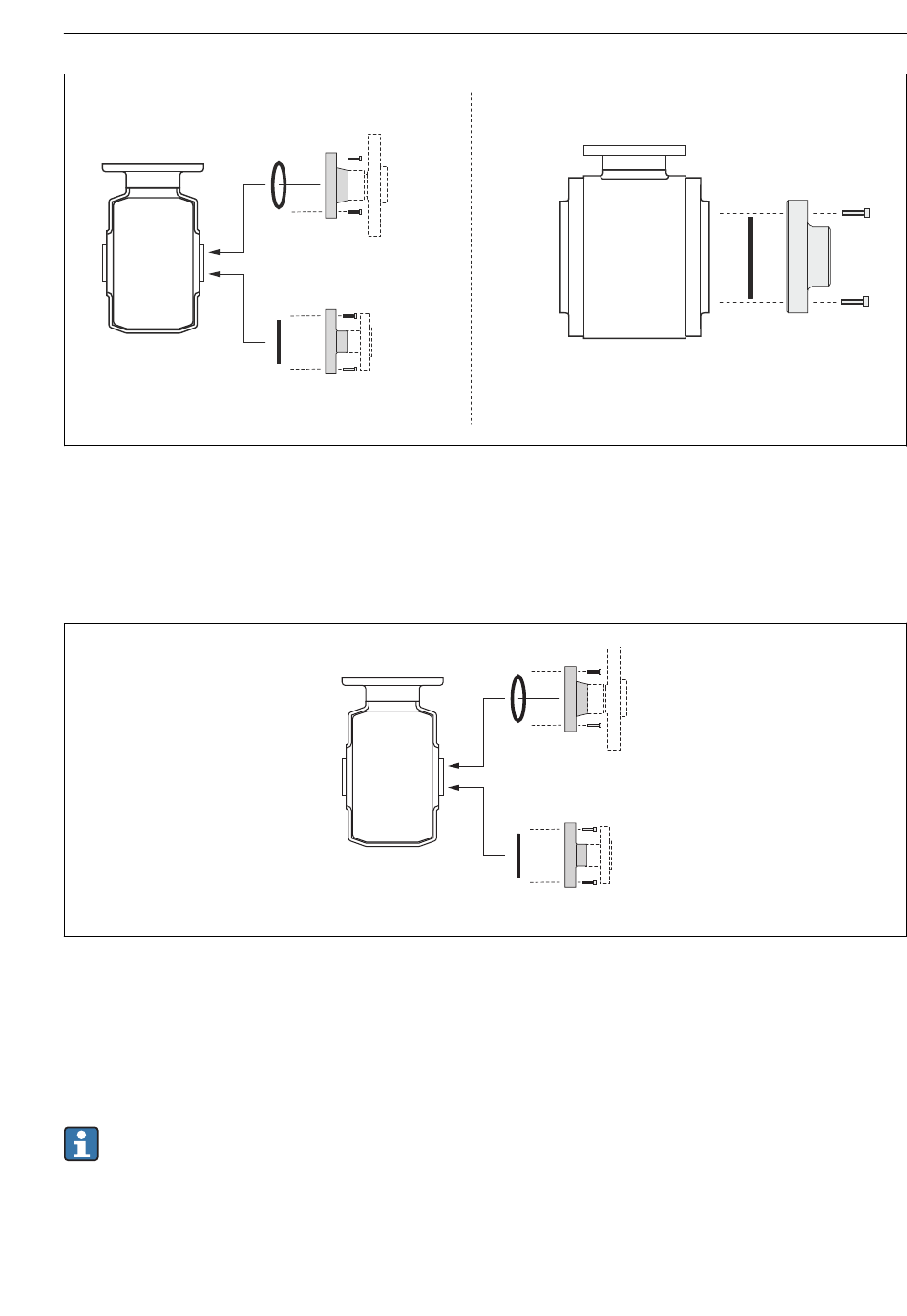

 10 Dichtungen Prozessanschlüsse Promag H 100
A Prozessanschlüsse mit O-Ring-Dichtung
B Prozessanschlüsse mit aseptischer Formdichtung, DN 2...25 (1/12...1")
C Prozessanschlüsse mit aseptischer Formdichtung, DN 40...150 (1 ½...6")
 11 Dichtungen Prozessanschlüsse Promag H 200
A Prozessanschlüsse mit O-Ring-Dichtung
B Prozessanschlüsse mit aseptischer Formdichtung
Erdungsringe montieren, DN 2...25 (1/12...1")
Informationen zum Potenzialausgleich: Kurzanleitung Messumformer.
Bei Prozessanschlüssen aus Kunststoff (z.B. Flansch- oder Klebemuffenanschlüsse) ist der
Potenzialausgleich zwischen Messaufnehmer/Messstoff über zusätzliche Erdungsringe sicher-
Endress+Hauser
A
B
DN 2...25
(1/12...1 ) "
DN 40...150
( 1 ½ ...6 ) "
A
B
Montage
C
A0019804
A0018782
25
