Proline Promag Elektromagnetisch
1. Sicherstellen, dass die Pfeilrichtung auf dem Messaufnehmer mit der Durchflussrich-
tung des Messstoffs übereinstimmt.
2. Um die Einhaltung der Gerätespezifikation sicherzustellen: Messgerät zwischen die
Rohrleitungsflansche zentriert in die Messstrecke einbauen.
3. Bei Verwendung von Erdungsscheiben: Beiliegende Einbauanleitung beachten.
4. Erforderliche Schrauben-Anziehdrehmomente beachten.

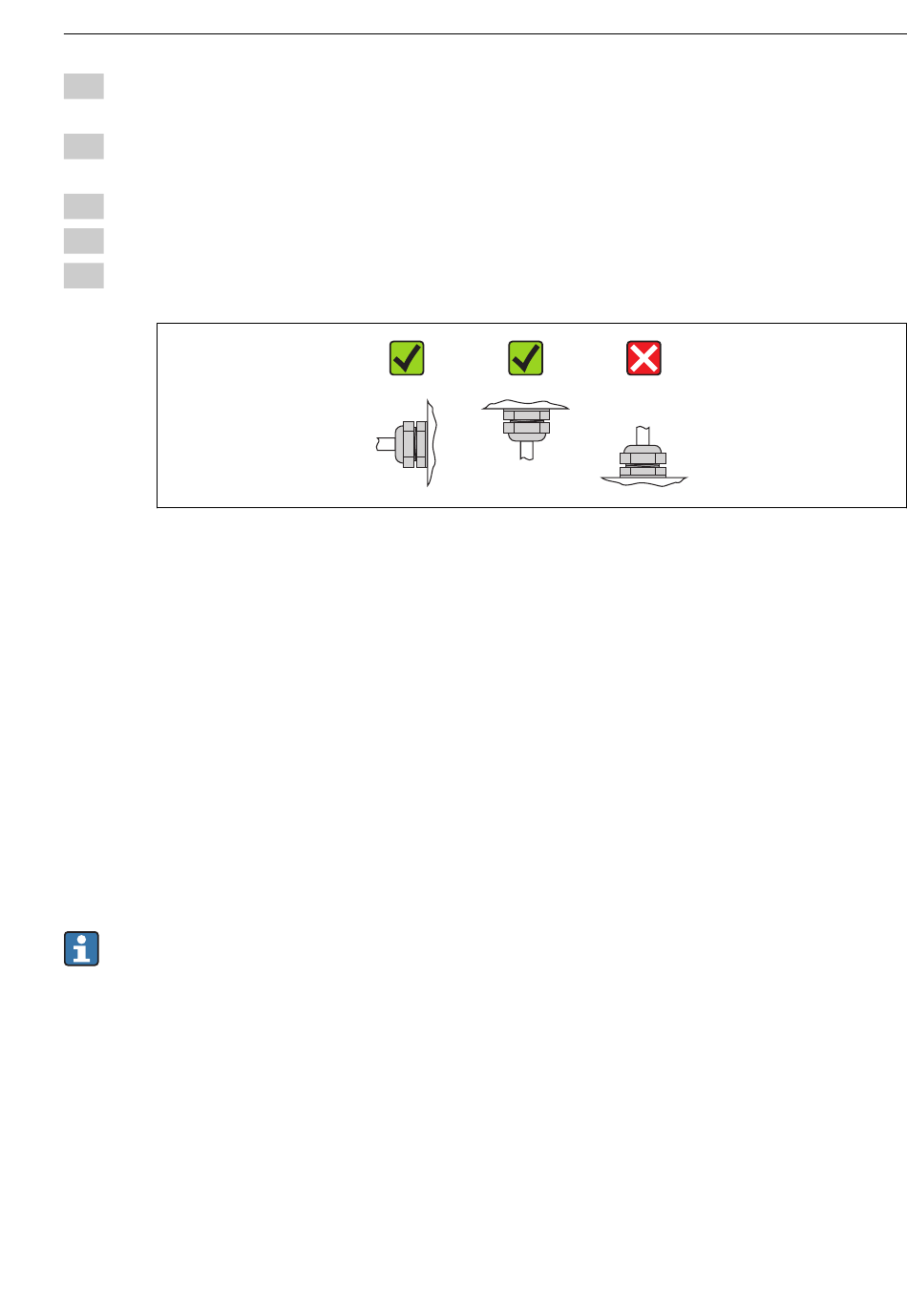

5. Messgerät so einbauen oder Messumformergehäuse drehen, dass die Kabeleinführun-
gen nicht nach oben weisen.

Promag D
Dichtungen
Bei der Montage von Dichtungen folgende Punkte beachten:
• Dichtungen mit einer Härte von 70° Shore verwenden.
• Bei Verwendung von DIN-Flanschen: Nur Dichtungen nach DIN EN 1514-1 verwenden.
Erdungskabel montieren
Informationen zum Potenzialausgleich und detaillierte Montagehinweise für den Einsatz von
Erdungskabeln: Kurzanleitung Messumformer.
Montageset
Der Messaufnehmer wird mit einem Montageset zwischen die Rohrleitungsflansche einge-
baut. Die Zentrierung des Messgeräts erfolgt über die Aussparungen am Messaufnehmer. Je
nach Flanschnorm oder Lochkreisdurchmesser werden zusätzlich Zentrierhülsen mitgeliefert.
Ein Montageset – bestehend aus Gewindebolzen, Dichtungen, Muttern und Unterleg-
scheiben – kann separat bestellt werden (siehe Kapitel "Zubehör" ).
Endress+Hauser
Montage
A0013964
