1

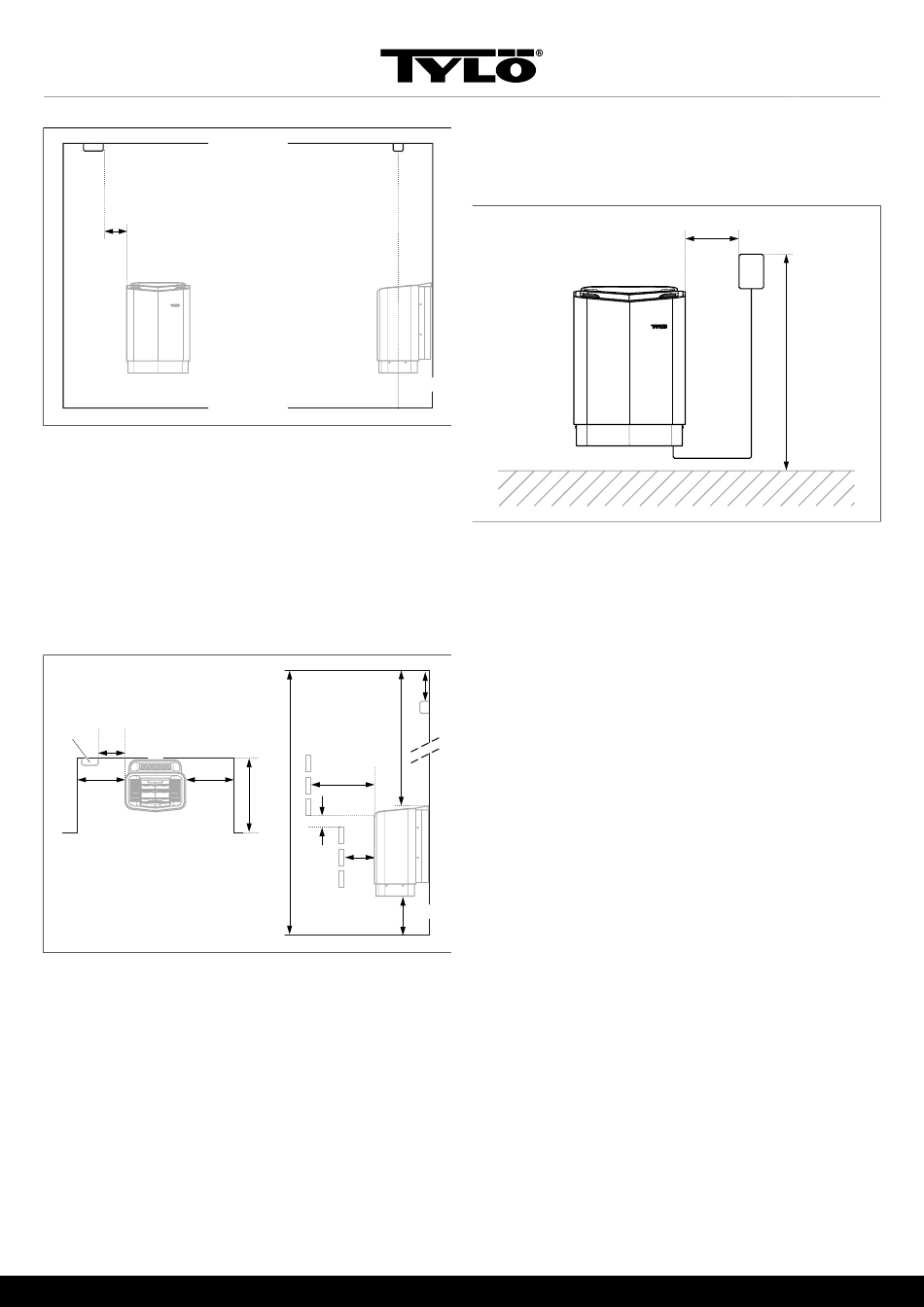

Abb. 4: Deckenmontage des Sensors auf der Mittellinie des
Ofens von vorne und von der Seite gesehen
1. 200 mm
Position des Saunaofens – Nischenmontage
Platzieren des Saunaofens in einer Nische:
1. Platzieren Sie den Saunaofen in sicherem Abstand zu Boden,
Seitenwand und Einrichtung, siehe Abb. 5, Seite 3.
2. Platzieren Sie den Sensor gemäß der Abbildung, siehe Abb.
5, Seite 3.
3
2
1 1
Abb. 5: Position des Saunaofens – Nischenmontage
1. Mindestabstand zur Seitenwand: 200 mm
2. Position des Sensors: 200 mm vom Ofen entfernt
3. Sensor
4. Maximal 1000 mm
5. Position des Sensors: 40 mm von der Decke entfernt, un-
abhängig von der Deckenhöhe
6. Mindestabstand zur Decke: 1030 mm
7. Mindestabstand zur Einrichtung: 100 mm
8. Mindestdeckenhöhe: 1900 mm
9. Mindestabstände: 20 mm
10.
Mindestabstand zur Einrichtung: 30 mm
11. Abstand zum Boden: 100-270 mm, (mit Beinen: 100 mm)
5
6
7
4
8
10
9
11

Position der Steuerung

Die Steuerung muss unter Beachtung der Sicherheitsabstände
platziert werden.
1
Abb. 6: Sicherheitsabstand Steuerung
1. Saunaofen
2. Steuerung
3. Maximal 900 mm
4. Mindestens 300 mm

Position des Zuluftventils

Platzieren Sie das Zuluftventil gerade durch die Wand mitten un-
ter dem Saunaofen. Ventilgröße für eine Familiensauna ca. 125
cm².
Die Luftzirkulation der Tür muss mit der Warmluft des Ofens zu-
sammenarbeiten.
3
4
2
3
