Inhaltszusammenfassung für Tylo SENSE COMBI

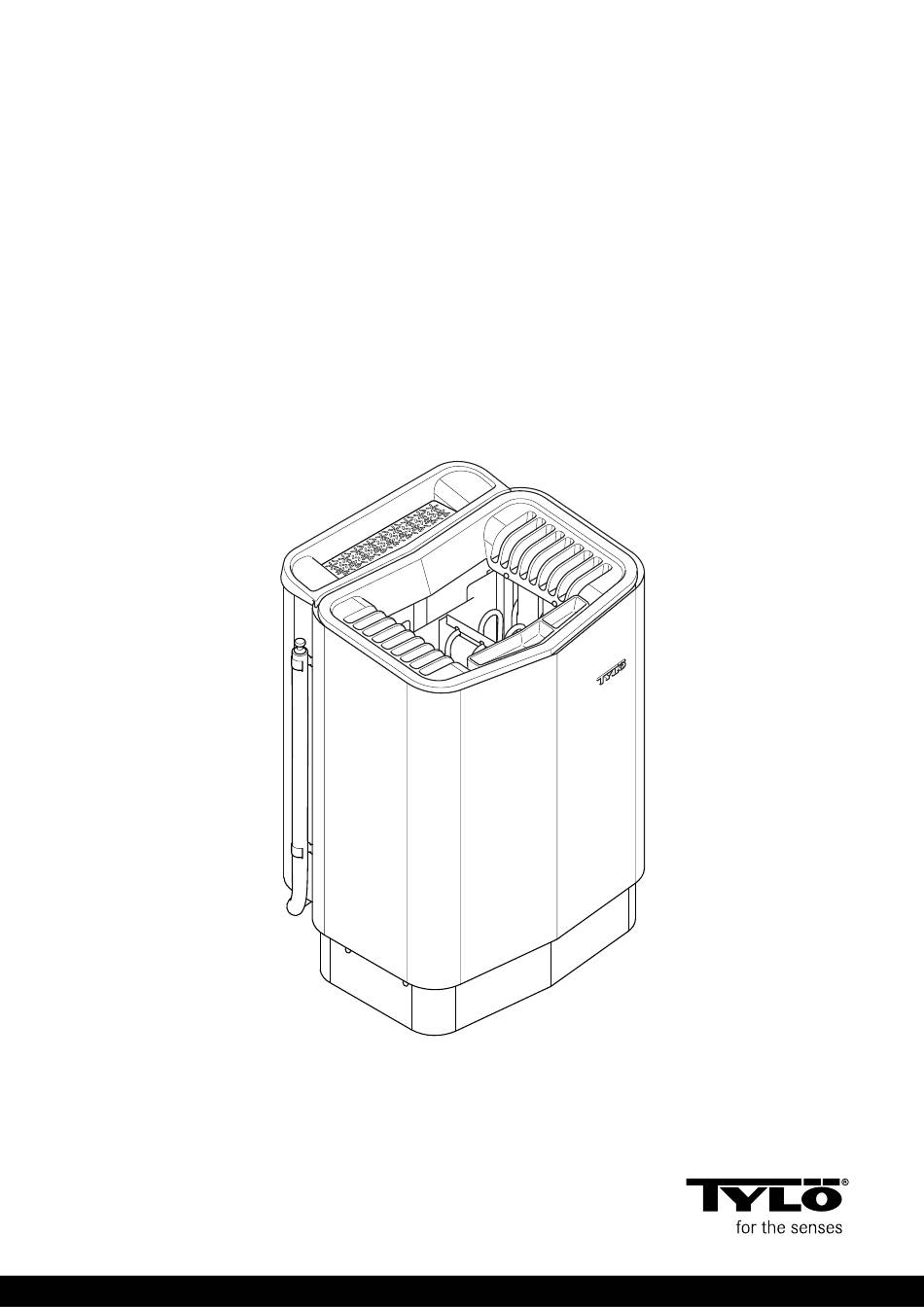

- Seite 1 1311 DEUTSCH INSTALLATIONSANLEITUNG SENSE COMBI 29005195 -TYS...
- Seite 2 INHALTSVERZEICHNIS Vor der Installation ............1 Teile ..................1 Anforderungen an die Installation .......... 1 Werkzeug für die Installation ..........2 Planung der Installation ............2 Installation ..............4 Installation des Saunaofens ...........4 Installation des Kontrollgeräts ..........6 Externer ON/OFF-Schalter (optional) ........7 Zusätzliches Kontrollgerät (optional) ........7 Anschluss/Schaltplan ............
- Seite 3 VOR DER INSTALLATION Damit der Saunaofen sicher verwendet werden kann, müssen fol- gende Anforderungen erfüllt sein: • Die Saunakabine muss die Anforderungen an Deckenhöhe Teile und Maße erfüllen, siehe: „Hur du bygger bastu.pdf“ [„Wie Vergewissern Sie sich, dass sich folgende Teile in der Ver- man eine Sauna baut“].
- Seite 4 Werkzeug für die Installation Platzieren des Saunaofens: • An derselben Wand wie die Tür (nur ausnahmsweise an der Folgendes Werkzeug/Material ist für die Montage/den Anschluss Seitenwand, dann aber möglichst nahe an der Türwand); der erforderlich: Saunaofen kann auch in einer Nische angebracht werden, •...
- Seite 5 Position der Steuerung Die Steuerung muss unter Beachtung der Sicherheitsabstände platziert werden. Abb. 4: Deckenmontage des Sensors auf der Mittellinie des Ofens von vorne und von der Seite gesehen 200 mm Position des Saunaofens – Nischenmontage Abb. 6: Sicherheitsabstand Steuerung Platzieren des Saunaofens in einer Nische: Saunaofen 1.
- Seite 6 INSTALLATION Installation des Saunaofens Die Installation lässt sich am einfachsten vorbereiten, wenn der Ofen auf dem Boden liegt. Installation des Ofens: 1. Legen Sie den Saunaofen mit der Vorderseite nach oben auf den Boden. 2. Lösen Sie die Schrauben und öffnen Sie die Abdeckung, sie- he Abb.
- Seite 7 Schließen Sie das Stromkabel (1) gemäß dem Schaltplan, 8. Befestigen Sie Halterung und Abstandhalter entsprechend der siehe Abschnitt Anschluss/Schaltplan, Seite 8 an die Bemessung an der Wand, siehe Abb. 10, Seite 5. Klemme (2) an, siehe Abb. 9, Seite 5. Abb.
- Seite 8 Anomale Spannungen/Phasenzahlen 10. Bringen Sie zwischen Ofen und Wand die Abstandhalter an (damit der Ofen nicht von der Wand abgezogen werden Bei Anschluss an Spannungen oder Phasen, die nicht im Schalt- kann), siehe Abb. 12, Seite 6. plan verzeichnet sind Abb. 19, Seite 8, wenden Sie sich an den Tylö-Kundenservice.
- Seite 9 3. Rückwand an einem geeigneten Platz anschrauben, sodass Mehrere externe ON/OFF-Schalter sind parallel anzuschließen. Elektrokabel durch die vorgesehene Öffnung geführt werden. Mehrere individuelle Einheiten können mit ein und demselben ex- Beachten Sie, dass sich die Sicherungsschraube an der Un- ternen Schalter gestartet bzw. gestoppt werden. terseite befinden soll (siehe Abb.
- Seite 10 ANSCHLUSS/SCHALTPLAN Leistung kW Spannung V Stromstärke A Leitungsquerschnitt mm² 400 V 3 N~ 400 V 3 N~ 1 2 3 4 Abb. 19: Schaltplan Saunaofen Klemme zum Anschluss des Stromkabels Steuerung Klemme zum Anschluss der Steuerung Sensor/Sensorkabel Klemme zum Anschluss von Sensor Beleuchtung / Klemme zum Anschluss der Beleuchtung...
- Seite 11 EIGENKONTROLLE DER INSTALLATION Kontrolle der Installation: 1. Schalten Sie den Ofen ein, siehe Bedienungsanleitung. 2. Vergewissern Sie sich, dass die Steuerung leuchtet . 3. Schalten Sie den Ofen ein, siehe Bedienungsanleitung. 4. Vergewissern Sie sich, dass alle drei Rohrelemente arbeiten (rot werden).
