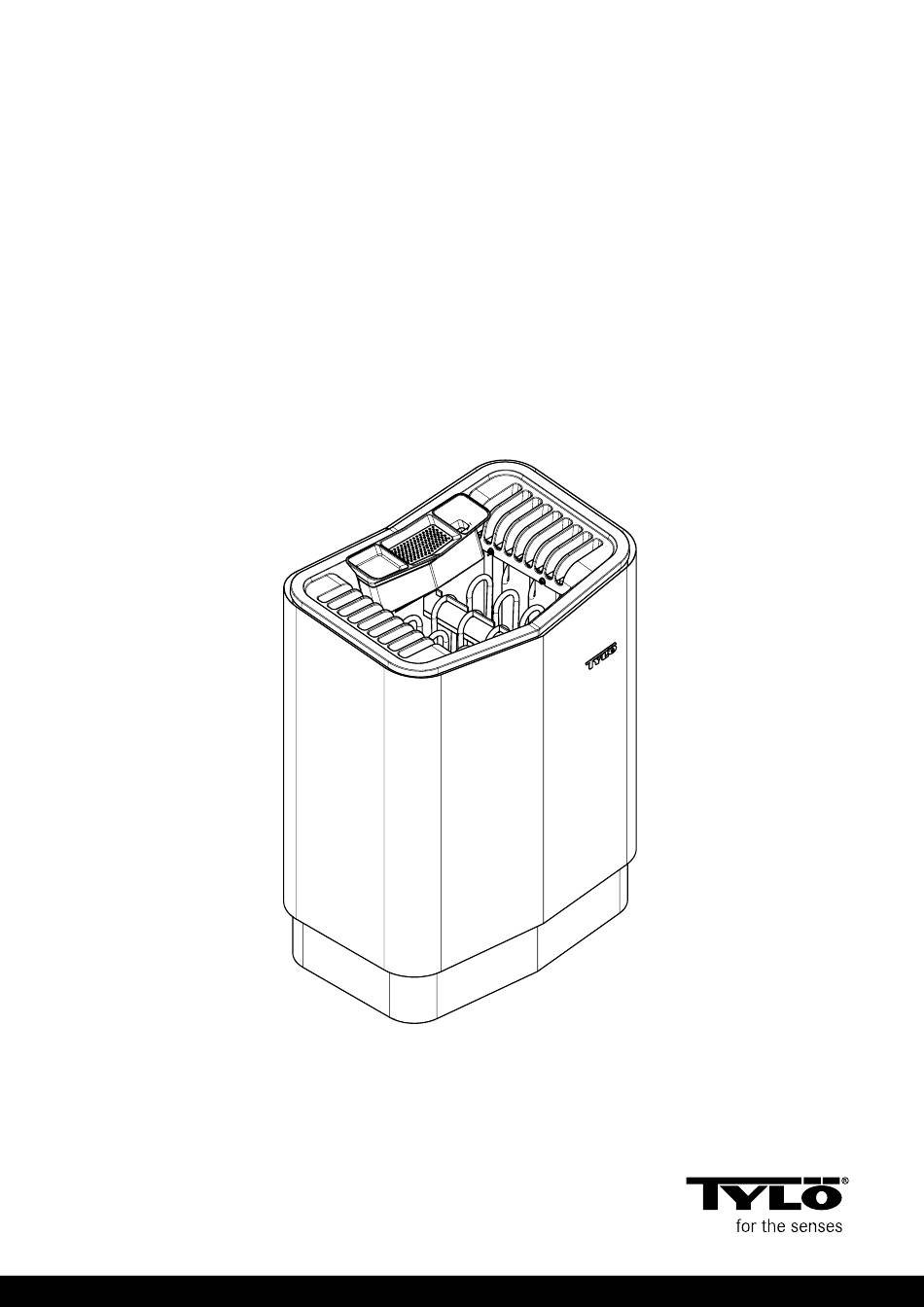

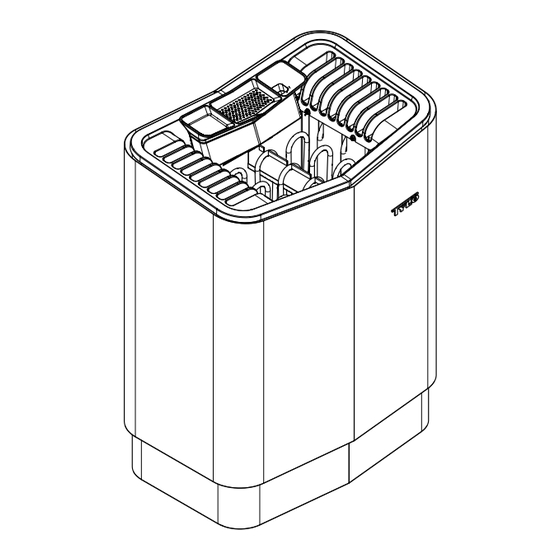

- Seite 1 1205 DEUTSCH INSTALLATIONSANLEITUNG SENSE COMBI 29005160 -TYS...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS Vor der Installation ............1 Teile ..................1 Anforderungen an die Installation .......... 1 Werkzeug für die Installation ..........2 Planung der Installation ............2 Installation ..............4 Installation des Saunaofens ...........4 Installation des Kontrollgeräts ..........7 Externer ON/OFF-Schalter (optional) ........8 Zusätzliches Kontrollgerät (optional) ........8 Anschluss/Schaltplan ............ -
Seite 3: Vor Der Installation
VOR DER INSTALLATION Wenden Sie sich an Ihren Händler, wenn ein Teil fehlt. Anforderungen an die Installation Teile Für ausführlichere Anweisungen für den Bau einer Saunakabi- Vergewissern Sie sich, dass sich folgende Teile in der Ver- ne/Lüftung u. ä. gehen Sie zur Internetseite: http://www.tylö.se/ packung befinden: byggabastu und laden Sie folgendes Dokument herunter: „Hur du bygger bastu.pdf“... -
Seite 4: Werkzeug Für Die Installation
Position des Saunaofens – Normalmontage GEFAHR! Die Verwendung von falschem Material wie z. B. Spanplatten, Gips usw. kann mit Brandge- GEFAHR! Die Montage von mehr als einem Saunao- fahr verbunden sein! fen in derselben Saunakabine ist zulässig. Platzieren des Saunaofens: GEFAHR! Der Saunaofen muss von einem zugelas- senen Elektriker entsprechend den geltenden Vor- •... - Seite 5 Position des Kontrollgeräts Das Kontrollgerät muss unter Beachtung der Sicherheitsabstände platziert werden. Abb. 4: Deckenmontage des Sensors auf der Mittellinie des Ofens von vorne und von der Seite gesehen 200 mm Position des Saunaofens – Nischenmontage Abb. 6: Sicherheitsabstand Kontrollgerät Platzieren des Saunaofens in einer Nische: Saunaofen 1.
-
Seite 6: Installation
INSTALLATION Installation des Saunaofens Die Installation lässt sich am einfachsten vorbereiten, wenn der Ofen auf dem Boden liegt. Um den Ofen zu installieren: 1. Den Saunaofen mit der Vorderseite nach oben hinlegen. 2. Schrauben lösen und Abdeckung öffnen (siehe Abb. 8, Seite Abb. - Seite 7 Stromkabel (1) an Klemme (2) anschließen (siehe Abb. 8. Verwenden Sie die Bohrschablone, um die Position des Ofens 9, Seite 5) gemäß Schaltplan (siehe Abschnitt An- zu markieren (siehe Abb. 10, Seite 5). (Dieser Schritt ent- schluss/Schaltplan, Seite 9). fällt, wenn der Saunaofen auf dem Boden stehen soll. Siehe besondere Anleitung für Ofenfüße [optional].) Abb.
- Seite 8 10. Sensor an der Wand befestigen (siehe Abb. 12, Seite 6). 12. Schieben Sie den Ofen gerade zur Wand hin auf die Halterun- Schrauben vorsichtig anziehen, damit die Platine nicht be- gen (siehe Abb. 14, Seite 6). Evtl. müssen die Schrauben schädigt wird.
-
Seite 9: Installation Des Kontrollgeräts
14. Nehmen Sie den bei Lieferung im Rahmen angepressten Um das Kontrollgerät zu montieren: Schlauch und montieren Sie die Schlauchbefestigung an der 1. Lösen Sie die Sicherungsschraube und nehmen Sie die Rück- Wand (siehe Abb. 16, Seite 7). wand vom Kontrollgerät ab (siehe Abb. 17, Seite 7 Pos Abb. -
Seite 10: Externer On/Off-Schalter (Optional)
Alternative Kabelführung: z. B. Aufputzverlegung: bei Aufputz- BEACHTEN SIE: Das Kontrollgerät kann auch an ein verlegung von Kabeln muss man ein kleines Loch in die Un- anderes Gerät angeschlossen werden, das einen Impuls terkante des Kunststoffgehäuses bohren, um das Kabel dort oder eine Dauerversorgung liefert. -
Seite 11: Anschluss/Schaltplan
ANSCHLUSS/SCHALTPLAN Leistung kW Spannung Volt Stromstärke Amp Leitungsquerschnitt mm² 400 V 3 N~ 400 V 3 N~ 1 2 3 4 Abb. 21: Anschlussschema Saunaofen Klemme zum Anschluss des Stromkabels Kontrollgerät Klemme zum Anschluss des Kontrollgeräts Sensor/Sensorkabel Klemme zum Anschluss von Sensor Beleuchtung / Klemme zum Anschluss der Beleuchtung... -
Seite 12: Eigenkontrolle Der Installation
EIGENKONTROLLE DER INSTALLATION Um die Installation zu kontrollieren: 1. Ofen einschalten (siehe Gebrauchsanweisung). 2. Vergewissern Sie sich, dass das Kontrollgerät leuchtet. 3. Ofen starten (siehe Gebrauchsanweisung). 4. Vergewissern Sie sich, dass alle drei Rohrelemente arbeiten (rot werden).
