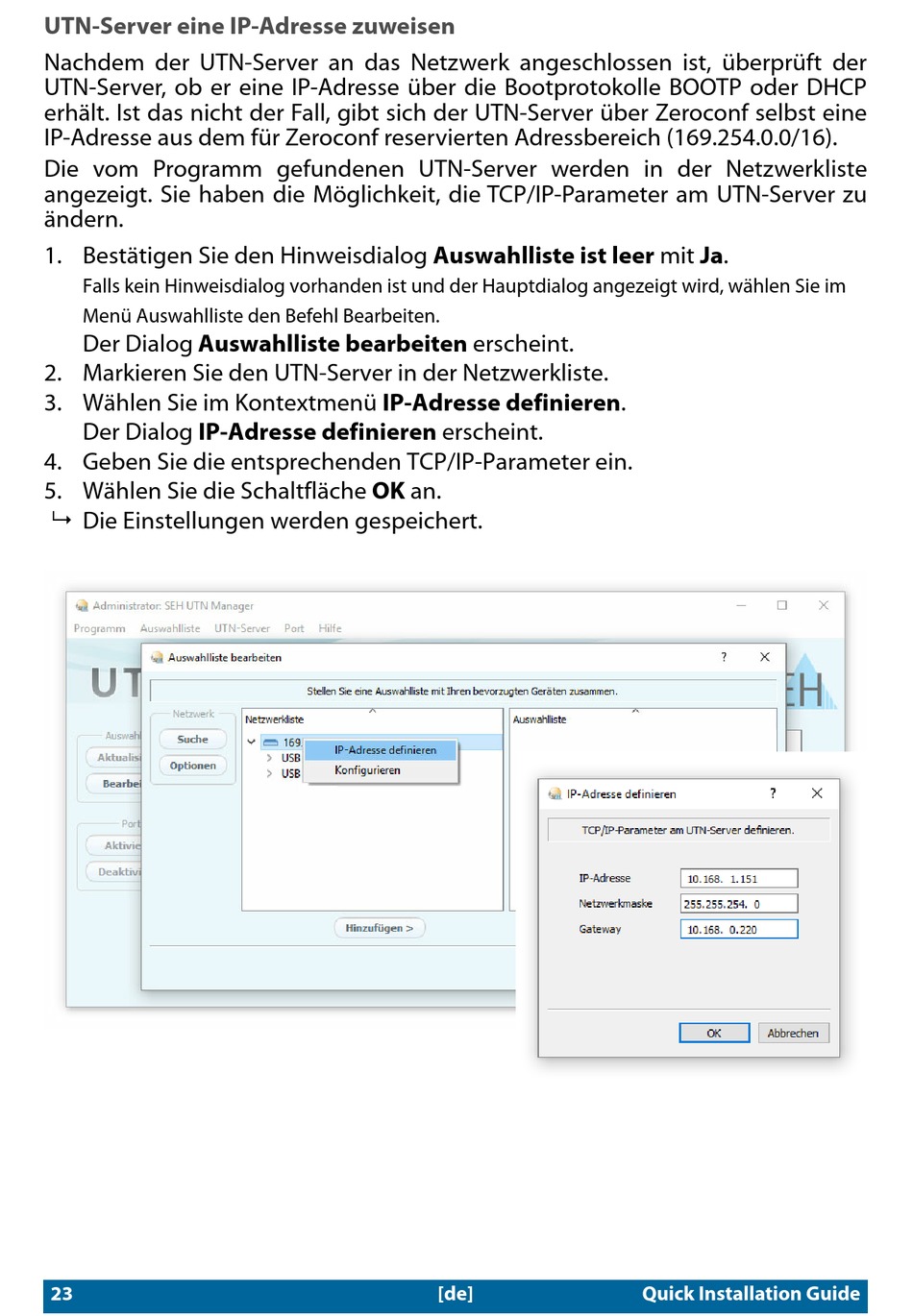

UTN-Server eine IP-Adresse zuweisen
Nachdem der UTN-Server an das Netzwerk angeschlossen ist, überprüft der
UTN-Server, ob er eine IP-Adresse über die Bootprotokolle BOOTP oder DHCP
erhält. Ist das nicht der Fall, gibt sich der UTN-Server über Zeroconf selbst eine
IP-Adresse aus dem für Zeroconf reservierten Adressbereich (169.254.0.0/16).
Die vom Programm gefundenen UTN-Server werden in der Netzwerkliste
angezeigt. Sie haben die Möglichkeit, die TCP/IP-Parameter am UTN-Server zu
ändern.
1. Bestätigen Sie den Hinweisdialog Auswahlliste ist leer mit Ja.
Falls kein Hinweisdialog vorhanden ist und der Hauptdialog angezeigt wird, wählen Sie im
Menü Auswahlliste den Befehl Bearbeiten.
Der Dialog Auswahlliste bearbeiten erscheint.
2. Markieren Sie den UTN-Server in der Netzwerkliste.
3. Wählen Sie im Kontextmenü IP-Adresse definieren.
Der Dialog IP-Adresse definieren erscheint.
4. Geben Sie die entsprechenden TCP/IP-Parameter ein.
5. Wählen Sie die Schaltfläche OK an.
Die Einstellungen werden gespeichert.
