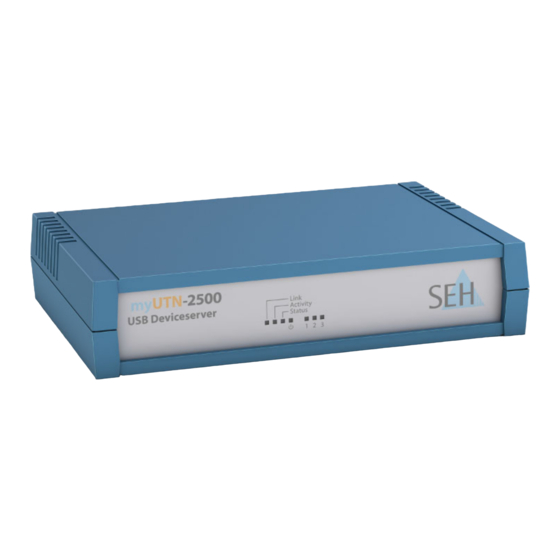

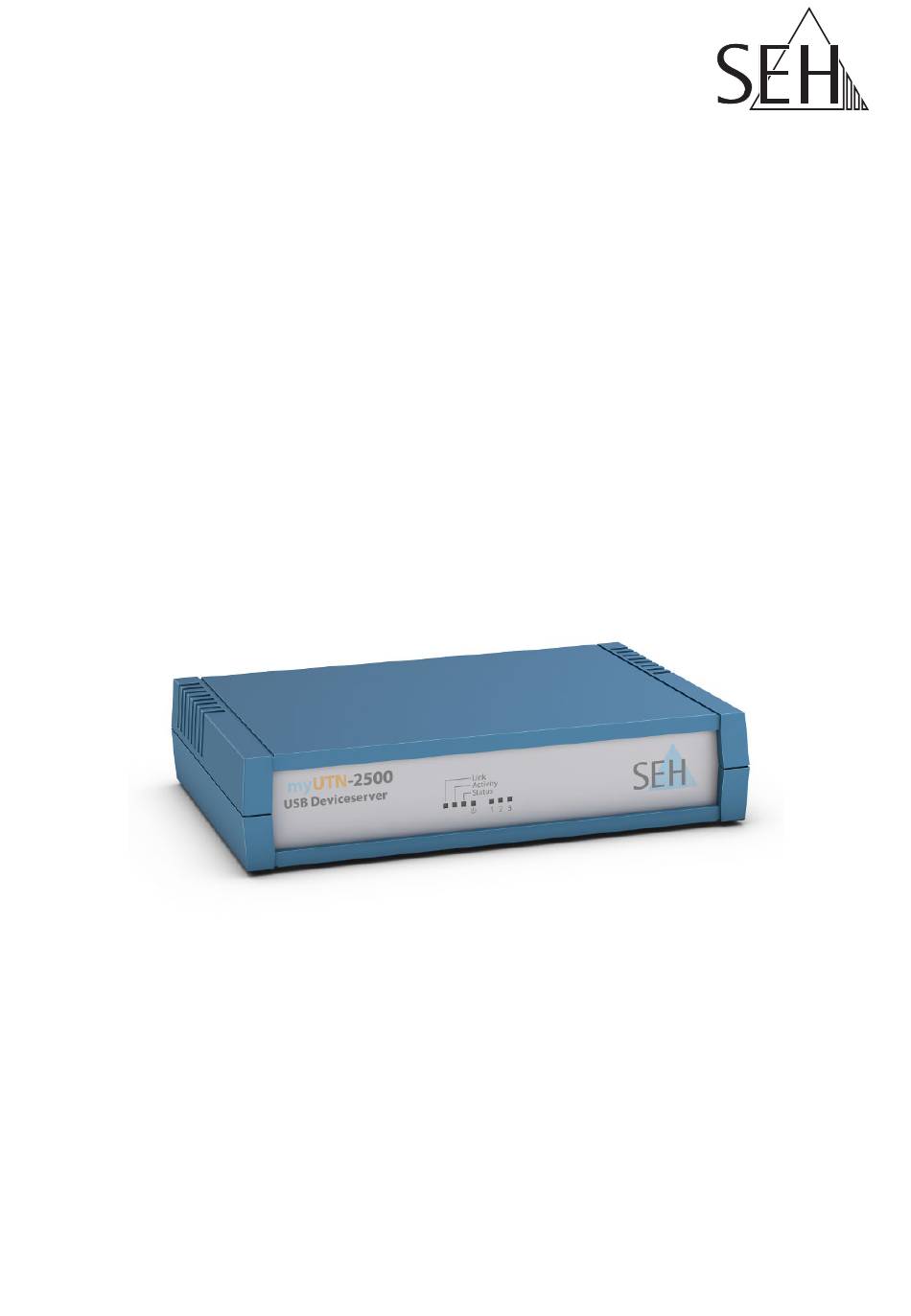

- Seite 1 USB Deviceserver myUTN-2500 Quick Installation Guide MHAB-QI-myUTN2500 Version: 2.1 | 2018-11...
- Seite 3 Overview This 'Quick Installation Guide' describes the hardware installation and initial setup of the myUTN-2500. Table of contents Do you need assistance? Contact us! Monday to Thursday 8:00 a.m. to 4:45 p.m. and Friday 8:00 a.m. to 3:15 p.m. (CET) +49 (0)521 94226-44 support@seh.de...
-
Seite 4: Inhaltsverzeichnis
Getting Started: SEH UTN Manager ........ -
Seite 5: General Information
'SEH UTN Manager' handles the access to the USB devices. The SEH UTN Manager is installed on all clients that are intended to access a USB device in the network. The SEH UTN Manager shows the availability of all UTN servers in the network and establishes a connection between the client and the USB port including the connected USB device. -
Seite 6: Technical Data
Technical Data Link LED Status LED LED for the USB ports 1–3 (green) (green) (green/orange) Activity LED Power LED (yellow) (yellow) Network connector (RJ-45) Reset button USB ports 1–3 Connector for the (port 3 = port for charging, 1.5 A) included power pack Properties Values... -
Seite 7: Led Display
LED Display The LEDs of the UTN server provide information about its status. Action Color Description Link permanently on green There is a connection to the network. permanently off – There is no connection to the network. Activity blinks at yellow Indicates the exchange of network irregular... -
Seite 8: Safety Regulations
Safety Regulations UTN servers are network devices for use in office environments. The myUTN- 2500 is designed for the integration of USB devices into TCP/IP networks. Important: Before starting the installation and the initial setup procedure as well during the operation of the UTN server, note the following safety regulations. -
Seite 9: Hardware Installation
Hardware Installation You can directly connect three USB devices to the myUTN-2500. clients with software tool USB 3.0 'SEH UTN Manager' USB 3.0 USB 3.0 network USB devices myUTN-2500 1. Connect the USB device to a USB port of the UTN server. -
Seite 10: Software Installation
A detailed description can be found in the myUTN User Manual. The SEH UTN Manager is installed on all clients that are intended to access a USB device in the network. Different installation files are available, depending on the operating system. -
Seite 11: Getting Started: Seh Utn Manager
Getting Started: SEH UTN Manager After the SEH UTN Manager is started, the network will be scanned for connected UTN servers. The network range to be scanned is freely definable. All UTN servers found will be shown in the 'network list' together with the connected USB devices. -
Seite 12: Starting The Seh Utn Manager
Starting the SEH UTN Manager Windows Start the SEH UTN Manager on your client via the Windows start menu. (Start All apps SEH Computertechnik GmbH SEH UTN Manager) To start the program, double-click the 'SEH UTN Manager.app' file. -
Seite 13: Assigning An Ip Address To The Utn Server
Assigning an IP Address to the UTN Server Once the UTN server is connected to the network, it checks whether an IP address can be obtained from the boot protocols BOOTP or DHCP. If this is not the case, the UTN server assigns itself an IP address via Zeroconf from the address range which is reserved for Zeroconf (169.254.0.0/16). -
Seite 14: Adding The Utn Server To The Selection List
You can extend the search for UTN servers to any network range. To do this, change the search parameters for the net- work scan. Windows: Via Program – Options. Mac: Via SEH UTN Manager – Preferences. [en] Quick Installation Guide... -
Seite 15: Connecting The Usb Device To The Client
Connecting the USB Device to the Client To use a USB device, a connection is established between the client and the USB port of the UTN server to which the USB device is connected. All provisions (driver installation, etc.) necessary to operate the USB device locally (i.e. -
Seite 16: Configuring The Utn Server
Configuring the UTN Server The UTN server can be configured and monitored via the ‘myUTN Control Center‘ . The myUTN Control Center is stored in the UTN server and can be launched by means of a browser (Microsoft Edge, Mozilla Firefox, Safari). 1. - Seite 17 Software-Installation ..........20 Erste Schritte mit dem SEH UTN Manager ......21 SEH UTN Manager starten....................22...
-
Seite 18: Allgemeine Information
Die Zugriffsverteilung der USB-Geräte erfolgt über das Software-Tool 'SEH UTN Manager' . Der SEH UTN Manager wird auf allen Clients installiert, die auf ein im Netzwerk bereitgestelltes USB-Gerät zugreifen sollen. Der SEH UTN Manager zeigt die Verfügbarkeit aller im Netzwerk eingebundenen UTN-Server an und stellt die... -
Seite 19: Technische Daten
Technische Daten Link-LED Status-LED LED für die USB-Ports 1–3 (grün) (grün) (grün/orange) Activity-LED Power-LED (gelb) (gelb) Netzwerkanschluss (RJ-45) Reset-Taster USB-Ports 1–3 Anschluss für die (Port 3 = Ladeport, 1,5 A) Stromversorgung über das mitgelieferte Netzteil Eigenschaften Werte Netzwerkanschluss Logisch: IEEE 802.3 (1000BaseT, 100BaseTX und 10BaseT) Physisch: 1 ×... -
Seite 20: Led-Anzeige
LED-Anzeige Durch die Interpretation des LED-Leuchtverhaltens kann der Zustand des UTN- Servers ermittelt werden. Aktion Farbe Beschreibung Link Dauer-An grün Eine Verbindung zum Netzwerk ist vorhanden. Dauer-Aus – Es besteht keine Verbindung zum Netzwerk. Activity unregelmäßiges gelb Signalisiert den Austausch von Blinken Netzwerk-Datenpaketen. -
Seite 21: Sicherheitsvorschriften
Sicherheitsvorschriften UTN-Server sind Netzwerkgeräte für den Gebrauch in Büroumgebungen. Der myUTN-2500 dient dem Einbinden von USB-Geräten in TCP/IP-Netzwerken. Wichtig: Beachten Sie vor Inbetriebnahme und beim Betrieb des UTN-Servers die folgenden Sicherheitsvorschriften, um sich und andere vor Personenschäden zu schützen sowie Beschädigungen am Gerät zu vermeiden. -
Seite 22: Hardware-Installation
Hardware-Installation Am myUTN-2500 können bis zu drei USB-Geräte direkt angeschlossen werden. Clients mit Software-Tool USB 3.0 'SEH UTN Manager' USB 3.0 USB 3.0 Netzwerk USB-Geräte myUTN-2500 1. Stecken Sie das USB-Gerät an einen USB-Port des UTN-Servers. Wichtig: Bei Bedarf können USB-Gerät und UTN-Server via USB- Kabel verbunden werden. -
Seite 23: Software-Installation
Die vollständige Variante verfügt über eine grafische Bedienoberfläche und bietet zusätzliche Funktionen. Detaillierte Beschreibungen finden Sie in der myUTN-Benutzerdokumentation. Der SEH UTN Manager wird auf allen Clients installiert, die auf ein im Netzwerk bereitgestelltes USB-Gerät zugreifen sollen. Je nach Betriebssystem sind verschiedene Installationsdateien verfügbar. -
Seite 24: Erste Schritte Mit Dem Seh Utn Manager
Erste Schritte mit dem SEH UTN Manager Nach dem Start des SEH UTN Managers wird das Netzwerk nach angeschlossenen UTN-Servern gescannt. Der zu scannende Netzwerkbereich ist frei definierbar. Nach dem Scannen des Netzwerks werden alle gefundenen UTN-Server und deren angeschlossene USB-Geräte in der 'Netzwerkliste' angezeigt. Die benötigten UTN-Server werden ausgewählt und der 'Auswahlliste' hinzugefügt. -
Seite 25: Seh Utn Manager Starten
SEH UTN Manager starten Windows Starten Sie auf Ihrem Client den SEH UTN Manager über das Windows- Startmenü. (Start Alle Apps SEH Computertechnik GmbH SEH UTN Manager) Zum Starten des Programms doppelklicken Sie auf die Datei 'SEH UTN Manager.app' . -
Seite 26: Utn-Server Eine Ip-Adresse Zuweisen
UTN-Server eine IP-Adresse zuweisen Nachdem der UTN-Server an das Netzwerk angeschlossen ist, überprüft der UTN-Server, ob er eine IP-Adresse über die Bootprotokolle BOOTP oder DHCP erhält. Ist das nicht der Fall, gibt sich der UTN-Server über Zeroconf selbst eine IP-Adresse aus dem für Zeroconf reservierten Adressbereich (169.254.0.0/16). Die vom Programm gefundenen UTN-Server werden in der Netzwerkliste angezeigt. -
Seite 27: Utn-Server Der Auswahlliste Hinzufügen
Die Suche nach UTN-Servern kann auf beliebige Netzwerkbe- reiche erweitert werden. Ändern Sie hierzu die Suchparameter für den Netzwerkscan. Windows: Im Menü Programm über den Dialog Optionen. Mac: Im Menü SEH UTN Manager über den Dialog Einstellun- gen. Quick Installation Guide [de]... -
Seite 28: Usb-Gerät Mit Client Verbinden
USB-Gerät mit Client verbinden Um ein USB-Gerät zu nutzen, wird eine Verbindung zwischen dem Client und dem USB-Port des UTN-Servers hergestellt, an den das USB-Gerät angeschlossen ist. Auf dem Client sind alle Vorbereitungen (Treiberinstallation usw.) getroffen worden, die notwendig wären, um das USB-Gerät lokal (also direkt an dem Client angeschlossen) zu betreiben. -
Seite 29: Utn-Server Konfigurieren
UTN-Server konfigurieren Über das myUTN Control Center kann der UTN-Server konfiguriert und überwacht werden. Das myUTN Control Center ist in dem UTN-Server gespeichert und kann mit einem Internet-Browser (Microsoft Edge, Mozilla Firefox, Safari) aufgerufen werden. 1. Öffnen Sie Ihren Browser. 2. -
Seite 30: Regulatory Compliance Information
Regulatory Compliance Information Important: The latest version of the EC declaration of conformity can be downloaded from the website of SEH Computertechnik GmbH: http://www.seh-technology.com/services/ ce-notifications.html... - Seite 32 Do not dispose of the product together with your domestic waste. You can return the device free of charge to your local collection point. © 2018 SEH Computertechnik GmbH All trademarks, registered trademarks, logos and product names are property of their respective owners.
