Sehr geehrter Kunde,
wir gratulieren Ihnen zum Kauf dieser hochwertigen HELIX
ESPRIT-Endstufe. Dieser Verstärker wurde nach neuesten
technischen Erkenntnissen entwickelt und zeichnet sich
durch hervorragende Verarbeitung und überzeugende
Technologie aus. Nach mehr als 27 Jahren Erfahrung in der
Forschung und Entwicklung von Audiokomponenten setzt
er neue Maßstäbe in puncto Preis-Leistungsverhältnis. Das
neue, extravagante HELIX ESPRIT-Design macht ihn zu
einem außergewöhnlichen, klangstarken Verstärker der
Spitzenklasse. Viel Freude an diesem Produkt wünscht
Ihnen das Team von
AUDIOTEC FISCHER
2
Allgemeines zum Einbau von HELIX-Verstärkern
Um alle Möglichkeiten optimal ausschöpfen zu können, lesen Sie
bitte sorgfältig die nachfolgenden Installationshinweise. Wir
garantieren, dass jedes Gerät vor Versand auf seinen einwand-
freien Zustand überprüft wurde.
Vor Beginn der Installation unterbrechen Sie den Minusanschluss
der Autobatterie. Wir empfehlen Ihnen, die Installation von einem
Einbauspezialisten vornehmen zu lassen, da der Nachweis eines
fachgerechten
Einbaus
und
Anschlusses
des
Voraussetzung für die Garantieleistungen sind.
Installieren Sie Ihren Verstärker an einer trockenen Stelle im Auto
und vergewissern Sie sich, dass der Verstärker am Montageort
genügend Kühlung erhält. Montieren Sie das Gerät nicht in zu klei-
ne, abgeschlossene Gehäuse ohne Luftzirkulation oder in der
Nähe von wärmeabstrahlenden Teilen oder elektronischen
Steuerungen des Fahrzeuges.
Im Sinne der Unfallsicherheit muß der Verstärker professionell
befestigt werden. Dieses geschieht über die 4 beiliegenden
Schrauben, die in eine Montagefläche eingeschraubt werden, die
genügend Halt bieten muss. Bevor Sie die Schrauben im
Montagefeld befestigen, vergewissern Sie sich, daß keine elektri-
schen Kabel und Komponenten, hydraulische Bremsleitungen, der
Benzintank etc. dahinter verborgen sind. Diese könnten sonst
beschädigt werden. Achten Sie darauf, daß solche Teile sich auch
in der doppelten Wandverkleidung verbergen können.
Allgemeines zum Anschluss der Verstärker
Der Verstärker darf nur in Kraftfahrzeuge eingebaut werden, die
den 12V-Minuspol an Masse haben. Bei anderen Systemen kön-
nen
der
Verstärker
und
die
elektrische
des Kfz beschädigt werden.
Die Plusleitung für die gesamte Anlage sollte in einem Abstand
von max. 30 cm von der Batterie mit einer Hauptsicherung abge-
sichert werden. Der Wert der Sicherung errechnet sich aus der
maximalen
Stromaufnahme
der
Car-Hifi-Anlage.
Kabelverbindungen müssen so verlegt sein, dass keine Klemm-,
Quetsch- oder Bruchgefahr besteht. Bei scharfen Kanten
(Blechdurchführungen) müssen alle Kabel gegen Durchscheuern
gepolstert sein.
Ferner dürfen die Stromversorgungskabel niemals mit Zuleitungen
zu Vorrichtungen des Kfz (Lüftermotoren, Brandkontrollmodulen,
Benzinleitungen etc.) verlegt werden.
Um eine sichere Installation zu gewährleisten, sollte auf hohe
Qualität der verwendeten Anschlussmaterialien geachtet werden.

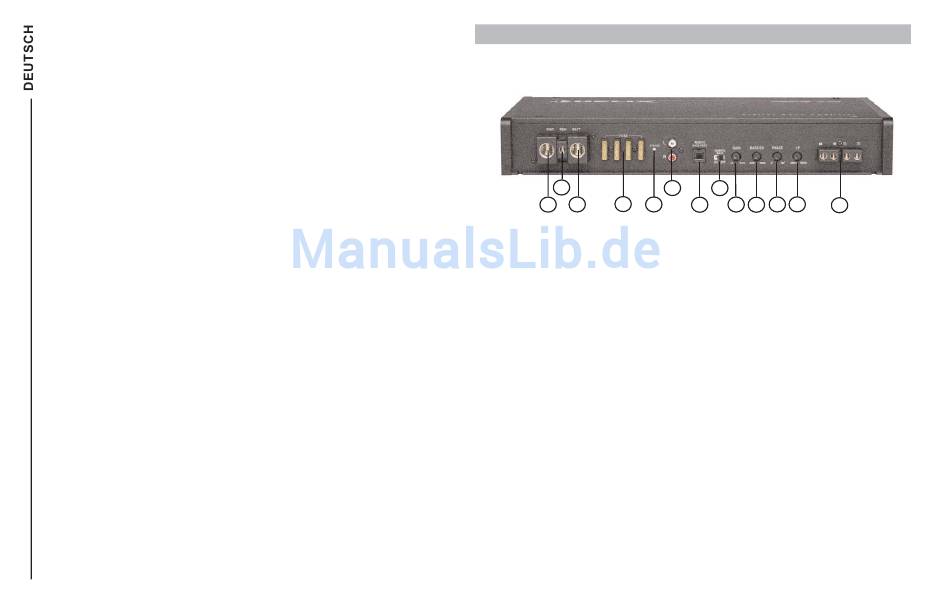

AUSSTATTUNG UND BEDIENELEMENTE ESPRIT E10
Gerätes
2
1
3
1
Anschluss Massekabel
2
Anschluss Remoteleitung
3
Anschluss Batteriekabel
4
Sicherungen 4 x 20 Ampere
5
Power / Status LED
6
Signaleingänge
Anlage
Die
6
8
4
5
7
9
10
11
12
7
Bass Remote-Anschluss
8
Schalter für Bass Remote
9
Levelregler für Eingangsempfindlichkeit
10
Bass-Boost
11
Phasenregler
12
Frequenzeinstellregler für Tiefpass
13
LS-Anschlussklemmen
13
