Mit Untergebauter Schublade Oder Möbel Bezüglich Kühlluftzufuhr; Mit Schutzblech Unterhalb Des Ventilators - V-ZUG GK46TIGC Installationsanleitung

Installationsanleitung
Glaskeramik-Kochfeld Induktion
Mit Normal-Einbaurahmen

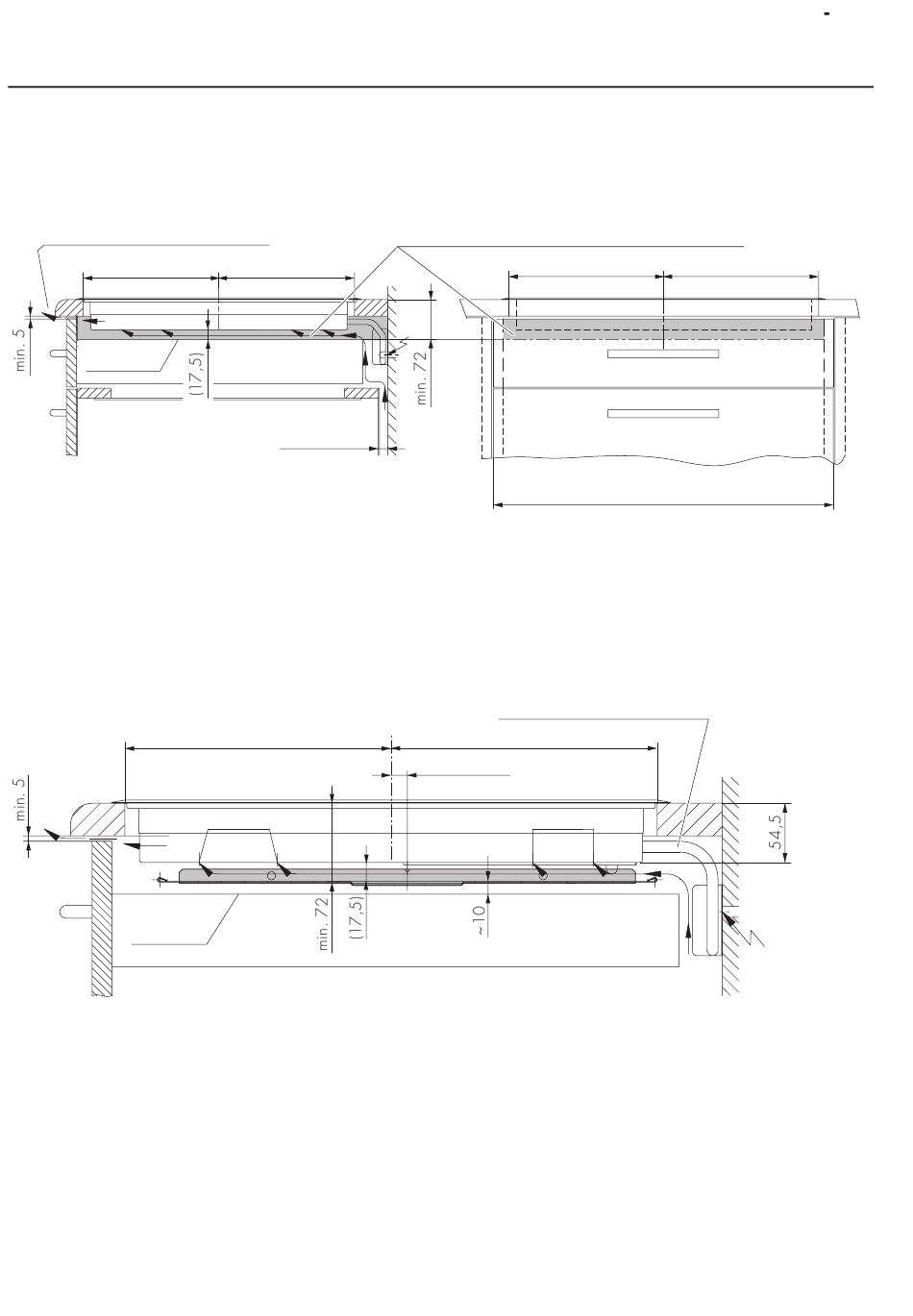

Mit untergebauter Schublade oder Möbel bezüglich Kühlluftzufuhr
Um eine gute Belüftung zu gewährleisten, muss unter dem Gerät ein mindestens 2 cm hoher Raum sichergestellt sein.
Luftspalt min. 5 mm über ganze
Möbelelementbreite min. 25 cm²
=
Schublade

Mit Schutzblech unterhalb des Ventilators

Bei Bedarf kann ein Schutzblech (siehe «Zubehör») oberhalb der Schublade eingebaut werden.
Schublade
=
min. 15
für Belüftung
=
Ventilator
Erforderlicher Raum unterhalb der Arbeitsplatte für
das Kochfeld sowie die Belüftung des Kochfeldes
Achtung:
Netzkabel nicht im Bereich
des Schutzbleches deponieren
=
15
Mitte Winkel
Ventilator
J006.050 0
13.11.07 ZRE
= =
600/550
900
4/15
