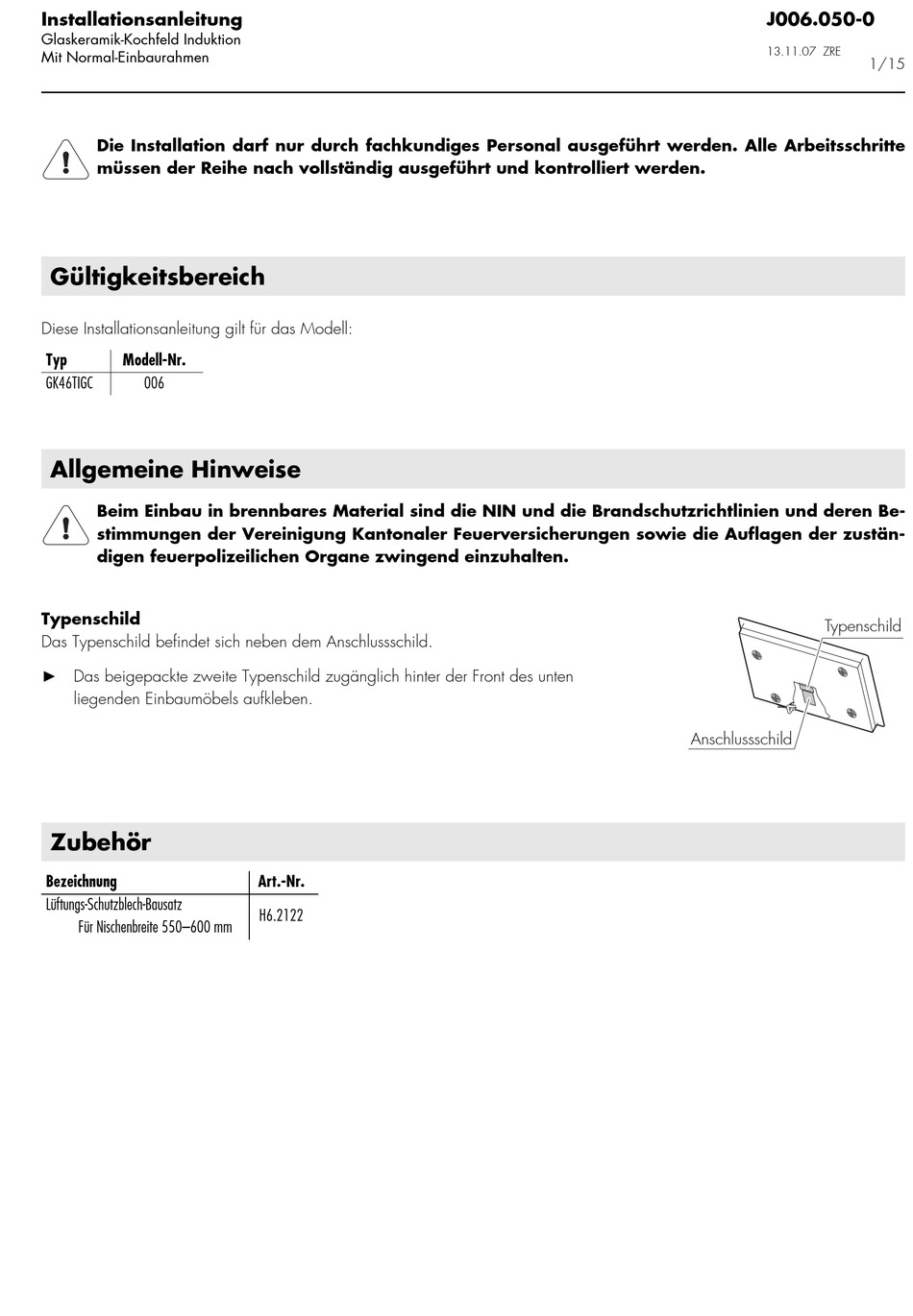

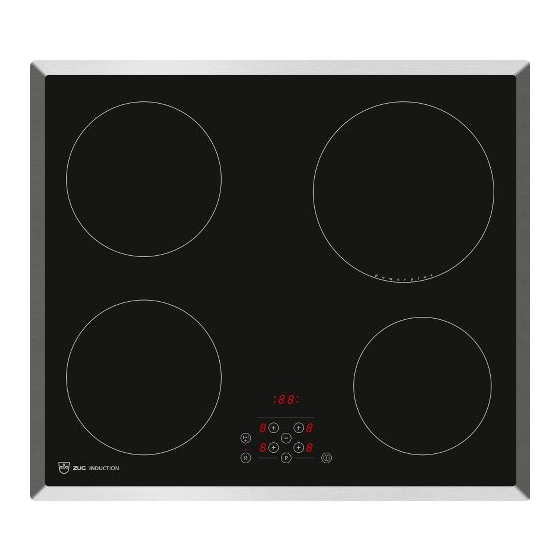

Installationsanleitung
Glaskeramik-Kochfeld Induktion
Mit Normal-Einbaurahmen
Die Installation darf nur durch fachkundiges Personal ausgeführt werden. Alle Arbeitsschritte
müssen der Reihe nach vollständig ausgeführt und kontrolliert werden.
Gültigkeitsbereich
Diese Installationsanleitung gilt für das Modell:
Typ
Modell-Nr.
GK46TIGC
006
Allgemeine Hinweise
Beim Einbau in brennbares Material sind die NIN und die Brandschutzrichtlinien und deren Be
stimmungen der Vereinigung Kantonaler Feuerversicherungen sowie die Auflagen der zustän
digen feuerpolizeilichen Organe zwingend einzuhalten.
Typenschild
Das Typenschild befindet sich neben dem Anschlussschild.
Das beigepackte zweite Typenschild zugänglich hinter der Front des unten
A
liegenden Einbaumöbels aufkleben.
Zubehör
Bezeichnung
Lüftungs-Schutzblech-Bausatz
Für Nischenbreite 550–600 mm
Art.-Nr.
H6.2122
J006.050 0
13.11.07 ZRE
Typenschild
Anschlussschild
1/15
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für V-ZUG GK46TIGC
Inhaltszusammenfassung für V-ZUG GK46TIGC
- Seite 1 Reihe nach vollständig ausgeführt und kontrolliert werden. Gültigkeitsbereich Diese Installationsanleitung gilt für das Modell: Modell-Nr. GK46TIGC Allgemeine Hinweise Beim Einbau in brennbares Material sind die NIN und die Brandschutzrichtlinien und deren Be stimmungen der Vereinigung Kantonaler Feuerversicherungen sowie die Auflagen der zustän digen feuerpolizeilichen Organe zwingend einzuhalten.
-
Seite 2: Elektrische Anschlüsse
Installationsanleitung J006.050 0 Glaskeramik-Kochfeld Induktion 13.11.07 ZRE Mit Normal-Einbaurahmen 2/15 Elektrische Anschlüsse Elektrische Anschlüsse sind durch fachkundiges Personal nach den Vorschriften der NIN und der örtlichen Elektrizitätswerke auszuführen. In der Hausinstallation ist eine allpolige Netz Trennvorrichtung mit 3 mm Kontaktöffnung vor zusehen. -
Seite 3: Einbau
Installationsanleitung J006.050 0 Glaskeramik-Kochfeld Induktion 13.11.07 ZRE Mit Normal-Einbaurahmen 3/15 Installation Hinweise Die Arbeitsplatte muss plan sein, damit die erforderliche Abdichtung gegen eindringende Flüssigkeiten gewährleistet ist. Um eine gute Belüftung zu gewährleisten, muss unter dem Gerät ein mindestens 2 cm hoher Raum sichergestellt sein. Bei Arbeitsplattendicke ≥39 mm kann ein SMS 6/6 Backofen direkt untergebaut werden, Ausnahme: M-SL. -
Seite 4: Mit Untergebauter Schublade Oder Möbel Bezüglich Kühlluftzufuhr
Installationsanleitung J006.050 0 Glaskeramik-Kochfeld Induktion 13.11.07 ZRE Mit Normal-Einbaurahmen 4/15 Mit untergebauter Schublade oder Möbel bezüglich Kühlluftzufuhr Um eine gute Belüftung zu gewährleisten, muss unter dem Gerät ein mindestens 2 cm hoher Raum sichergestellt sein. Luftspalt min. 5 mm über ganze Erforderlicher Raum unterhalb der Arbeitsplatte für Möbelelementbreite min. -
Seite 5: Backofen Mit Verwendung Eines Lüftungsgitters (Siehe J402.54)
Installationsanleitung J006.050 0 Glaskeramik-Kochfeld Induktion 13.11.07 ZRE Mit Normal-Einbaurahmen 5/15 Backofen Bauformen: 55-762, 60-762 (ohne M-SL) Notwendig für eine ausreichende Lüftung min. 15 Ausschnitt in der Rückwand, sofern erforderlich ~230 600/550 Backofen mit Verwendung eines Lüftungsgitters (siehe J402.54) Bauformen: 55-600, 60-600 (Kurzbackofen, ohne Schublade) 55-381, 60-381 Detail Y min. -
Seite 6: Domaine De Validité
Cette notice d’installation est valable pour le modèle: Type N° de modèle GK46TIGC Indications générales En cas d’encastrement dans un matériau inflammable, il est impératif de respecter les NIN, les directives de la protection contre le feu et les dispositions de l’association des établissements cantonaux d’assurance incendie ainsi que les prescriptions des organes compétents de police... -
Seite 7: Raccordements Électriques
Notice d’installation J006.050 0 Champ de cuisson en vitrocéramique Induction 13.11.07 ZRE Avec cadre d’encastrement normal 7/15 Raccordements électriques Les raccordements électriques doivent être réalisés par un personnel qualifié, selon les prescrip tions de la NIN/NIBT et des entreprises locales d’électricité. Dans l’installation domestique, un dispositif de coupure sur tous les pôles, avec une distance de coupure de 3 mm, est à... - Seite 8 Notice d’installation J006.050 0 Champ de cuisson en vitrocéramique Induction 13.11.07 ZRE Avec cadre d’encastrement normal 8/15 Installation Indications Le plan de travail doit être plat afin que l’étanchéité nécessaire contre l’infiltration de liquides puisse être garantie. Pour permettre une bonne circulation de l’air, conserver une hauteur libre d’au moins 2 cm sous l’appareil. Avec un plan de travail d’une épaisseur ≥39 mm, un four SMS 6/6 peut être directement encastré...
- Seite 9 Notice d’installation J006.050 0 Champ de cuisson en vitrocéramique Induction 13.11.07 ZRE Avec cadre d’encastrement normal 9/15 Pour l’amenée d’air froid avec tiroir ou meuble situé au dessous Pour permettre une bonne circulation de l’air, conserver une hauteur libre d’au moins 2 cm sous l’appareil. Fente d’aération min.
- Seite 10 Notice d’installation J006.050 0 Champ de cuisson en vitrocéramique Induction 13.11.07 ZRE Avec cadre d’encastrement normal 10/15 Four Types de construction: 55-762, 60-762 (sans M-SL) Nécessaire pour l´aération suffisante min. 15 Ouverture dans la paroi arrière, si nécessaire ~230 600/550 Four avec utilisation d’une grille d’aération (voir J402.54) Types de construction: 55-600, 60-600 (four modèle court, sans tiroir) 55-381, 60-381...
-
Seite 11: Indicazioni Generali
Campo di validità Queste istruzioni d’installazione riguardano il modello: Tipo Modello n° GK46TIGC Indicazioni generali In caso di montaggio su materiale combustibile, è indispensabile attenersi alla NIN ed alle di rettive antincendio e rispettive ordinanze dell’associazione delle assicurazioni antincendio can tonali nonché... - Seite 12 Istruzioni d’installazione J006.050 0 Piano di cottura in vetroceramica Induzione 13.11.07 ZRE Con telaio normale 12/15 Raccordi elettrici I raccordi elettrici devono essere eseguiti da personale specializzato in base alle prescrizioni NIN/NIBT e delle aziende elettriche locali. Nell’installazione interna si deve prevedere un separatore di rete omnipolare con un’apertura dei contatti di 3 mm.
- Seite 13 Istruzioni d’installazione J006.050 0 Piano di cottura in vetroceramica Induzione 13.11.07 ZRE Con telaio normale 13/15 Installazione Indicazioni Il piano di lavoro deve essere piano, per garantire la necessaria impermeabilizzazione dalla penetrazione di liquidi. Per garantire una buona ventilazione, sotto l’apparecchio si deve assicurare uno spazio alto minimo 2 cm. Con spessore del piano di lavoro ≥39 mm il forno SMS 6/6 può...
- Seite 14 Istruzioni d’installazione J006.050 0 Piano di cottura in vetroceramica Induzione 13.11.07 ZRE Con telaio normale 14/15 Con cassetto montato o mobile montato in basso per l’alimentazione dell’aria di raffreddamento Per assicurare una buona ventilazione, sotto l’apparecchio si deve assicurare uno spazio alto minimo 2 cm. Fessura min.
- Seite 15 Istruzioni d’installazione J006.050 0 Piano di cottura in vetroceramica Induzione 13.11.07 ZRE Con telaio normale 15/15 Forno Forme costruttive: 55-762, 60-762 (senza M-SL) Necessario per la ventilazione sufficiente min. 15 Ritaglio nella parete posteriore, se necessario ~230 600/550 Forno con uso di una griglia di ventilazione (vedere J402.54) Forme costruttive: 55-600, 60-600 (forno corto, senza cassetto) 55-381, 60-381 Dettaglio Y...
