Installationsanleitung

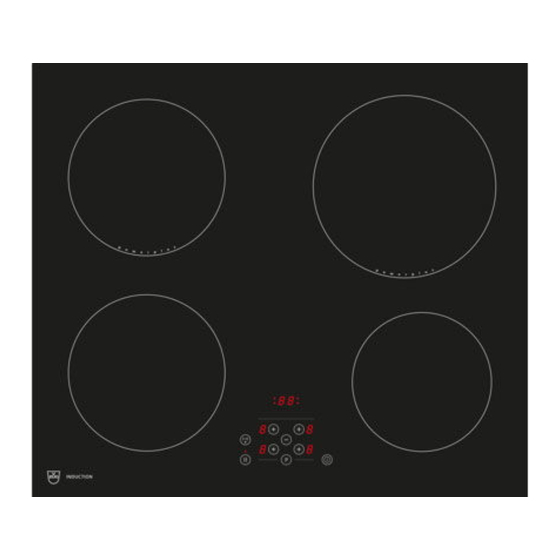

Glaskeramik-Kochfeld Induktion
Rahmenlos, für flächenbündigen Einbau
Die Installation darf nur durch fachkundiges Personal ausgeführt werden. Alle Arbeitsschritte müssen der Reihe nach
vollständig ausgeführt und kontrolliert werden.
Gültigkeitsbereich
Diese Installationsanleitung gilt für das Modell: 006 (GK46TIGF)
Allgemeine Hinweise
Beim Einbau in brennbares Material sind die Richtlinien und Normen für Niederspannungsinstallationen und Brandschutz
zwingend einzuhalten.
Typenschild
Das Typenschild befindet sich neben dem Anschlussschild.
A
Das beigepackte zweite Typenschild zugänglich hinter der Front des unten liegenden
Einbaumöbels aufkleben.
Mitgeliefertes Installationszubehör
Bezeichnung
Art.-Nr.
Einkittanleitung
J004.130
Dichtungsband-Set H6.2142
Zubehör
Bezeichnung
Stahlwinkelset
Baugrösse 60
Lüftungs-Schutzblech-Bausatz
Für Nischenbreite 550–600 mm
Für Nischenbreite 800–900 mm
Schnellkleber für Installation der Stahlwinkel
Permabond F246, inkl. Aktivator, Tube à 50 ml. Von Silitech AG, 3008 Bern.
Kittset
Komplett mit Reinigungsmittel, Primer Typ 1105, Kartusche mit Silikonkleber schwarz, mit Düse.
Geeignet für alle saugfähigen Abdeckungsmaterialien (Holz und Natursteinarten wie Marmor oder Granit).
Spezialprimer Typ 107
Geeignet für nicht saugfähige Abdeckungsmaterialien (nicht geeignet für Polyäthylen, Polypropylen oder Teflon).
1
J006.120-0
28.10.09 BEBA
Identificatio
Connection plate
Art.-Nr.
H6.2084
H6.2122
H6.2123
B11.502
86.3928.85
45.2771.76
