V-ZUG GK46TIGC Bedienungsanleitung
Glaskeramik-kochfeld induktion basic (4 zonen)
Vorschau ausblenden
Andere Handbücher für GK46TIGC:
- Bedienungsanleitung (32 Seiten) ,
- Bedienungsanleitung (36 Seiten) ,
- Installationsanleitung (16 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für V-ZUG GK46TIGC
Inhaltszusammenfassung für V-ZUG GK46TIGC
- Seite 1 V-ZUG AG Glaskeramik-Kochfeld Induktion Basic (4 Zonen) Bedienungsanleitung...
- Seite 2 – Beschreibt die Reaktion des Gerätes auf Ihren Arbeitsschritt. Markiert eine Aufzählung. Kennzeichnet nützliche Anwenderhinweise. Gültigkeitsbereich Die Modellnummer entspricht den ersten 3 Ziffern auf dem Typenschild. Diese Bedienungsanleitung gilt für das Modell: Modell-Nr. GK46TIGC/TIGF/TIGU Ausführungsabweichungen sind im Text erwähnt. © V-ZUG AG, CH-6301 Zug, 2010...
-
Seite 3: Inhaltsverzeichnis
Inhalt Sicherheitshinweise Vor der ersten Inbetriebnahme ..... . Bestimmungsgemässe Verwendung ....Bei Kindern im Haushalt . - Seite 4 … Inhalt Pflege und Wartung Reinigung ........29 Störungen selbst beheben Was tun, wenn ...
-
Seite 5: Sicherheitshinweise
Sicherheitshinweise Das Gerät entspricht den anerkannten Regeln der Technik und den einschlägigen Sicherheitsvorschriften. Um Schäden und Unfälle zu vermeiden, ist jedoch ein sachgemässer Umgang mit dem Gerät Voraussetzung. Bitte beachten Sie die Hinweise in dieser Bedienungsanleitung. Gemäss IEC 60335-1 gilt vorschriftsgemäss: Personen (einschliesslich Kinder), die aufgrund ihrer physischen, senso- rischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkennt- nis nicht in der Lage sind, das Gerät sicher zu benutzen, dürfen dieses... -
Seite 6: Bestimmungsgemässe Verwendung
… Sicherheitshinweise Bestimmungsgemässe Verwendung Das Gerät ist für die Zubereitung von Speisen im Haushalt vorgesehen. Bei zweckentfremdetem Betrieb oder falscher Behandlung kann keine Haftung für eventuelle Schäden übernommen werden. Reparaturen, Veränderungen oder Manipulationen am oder im Gerät, insbesondere an Strom führenden Teilen, dürfen nur durch den Hersteller, seinen Kundendienst oder eine ähnlich qualifizierte Person ausgeführt werden. -
Seite 7: Zum Gebrauch
… Sicherheitshinweise Zum Gebrauch Während den ersten Betriebsstunden einer Kochzone können sich störende Gerüche entwickeln. Dies ist eine normale Erscheinung bei fabrikneuen Geräten. Achten Sie auf gute Raumlüftung. Wenn das Gerät sichtbare Beschädigungen aufweist, nehmen Sie es nicht in Betrieb und wenden Sie sich an unseren Kundendienst. Sobald eine Funktionsstörung entdeckt wird oder durch extreme mechanische Einwirkungen Risse an der Oberfläche auftreten, muss das Gerät vom Stromnetz getrennt werden. - Seite 8 … Sicherheitshinweise Vorsicht, Verbrennungs-/Brandgefahr! Lassen Sie das Gerät während des Betriebes nicht unbeaufsichtigt. Halten Sie Gegenstände aus Metall oder mit metallhaltigen Bestandteilen, z. B. Besteck, Aluminiumfolie, Geschenkpapier von der Oberfläche fern. Die aufgeheizte Oberfläche bleibt auch nach dem Ausschalten noch län- gere Zeit heiss und kühlt nur langsam auf Raumtemperatur ab.
- Seite 9 … Sicherheitshinweise Gemüse und Früchte nicht auf der Oberfläche bearbeiten (schälen, schneiden usw.). Feine Schmutzpartikel oder harte Gegenstände können die Oberfläche des Gerätes beschädigen. Das Gerät nicht als Ablage verwenden. Insbesondere keine brennbaren Materialien, Karton- und Kunststoffverpackungen darauf legen. Achten Sie darauf, dass keine zuckerhaltigen Speisen oder Säfte auf heisse Kochzonen gelangen.
-
Seite 10: Ihr Gerät

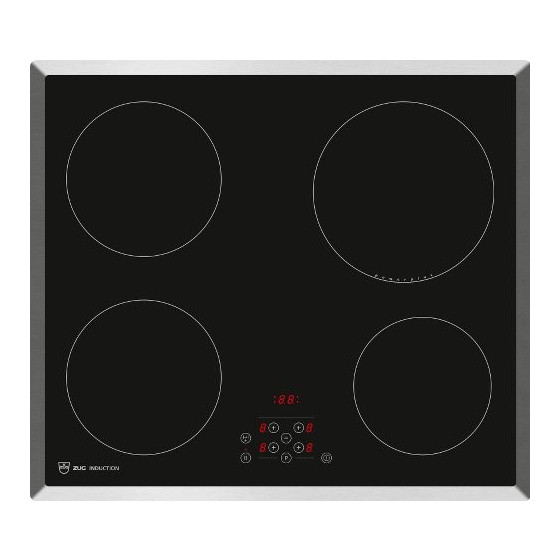

Ihr Gerät Gerätebeschreibung Ankochautomatik Bedienfeld mit separater Eingabe- und Anzeigeeinheit für jede Kochzone Elektronische Leistungsregelung mit 9 Stufen Einschaltdauer Timer Automatische Sicherheitsabschaltung Kindersicherung Signalton Topferkennung Markierung der einzelnen Kochzonen Aufbau 1 Kochzone ø 210 mm 2 Kochzonen ø 180 mm 1 Kochzone ø... -
Seite 11: Bedienungs- Und Anzeigeelemente
… Ihr Gerät Bedienungs- und Anzeigeelemente Kochzone Kochzone hinten links hinten rechts Kochzone Kochzone vorne links vorne rechts Tasten Gerät EIN / AUS Zone wählen / Leistung erhöhen Leistung verringern Einschaltdauer / Timer Anzeigen 1 Leistungsstufe der Kochzone 2 Einschaltdauer / Timer 3 Kochzonenzuordnung 4 Auswahlpunkt... -
Seite 12: Funktion Von Induktions-Kochfeldern
… Ihr Gerät Funktion von Induktions-Kochfeldern Induktions-Kochfelder sind sehr reaktionsschnell, fein regulierbar, leistungs- stark, wirtschaftlich und sicher. In ihrer Wirkungsweise unterscheiden sie sich wesentlich von konventionellen Kochfeldern oder Kochplatten. Die unter der Glaskeramikplatte liegende Induktionsspule erzeugt ein schnell wechselndes Magnetfeld, welches direkt den magnetisierbaren Boden des Kochgeschirrs erhitzt. -
Seite 13: Benutzereinstellungen
Benutzereinstellungen Kindersicherung Die Kindersicherung soll ein unbeabsichtigtes Einschalten verhindern. Kindersicherung einschalten Es darf keine Kochzone in Betrieb sein. Taste ca. 1 Sekunde gedrückt halten. – In allen Anzeigen der Leistungsstufen leuchtet und der Auswahl- punkt blinkt. – Das Gerät ist eingeschaltet. Taste vorne rechts und Taste gleichzeitig antippen. - Seite 14 … Benutzereinstellungen Kindersicherung ausschalten Es darf keine Kochzone in Betrieb sein. Taste ca. 1 Sekunde gedrückt halten. – In allen Anzeigen der Leistungsstufen steht Taste vorne rechts und Taste gleichzeitig antippen. – Ein Signalton ertönt. Taste erneut antippen. – Ein Signalton ertönt.
-
Seite 15: Bedienung
Bedienung Die Bedienung ist für alle Kochzonen sinngemäss gleich. Im ausgeschalteten Zustand sind alle Anzeigen dunkel (Standby-Modus), ausser die Restwärme- anzeige , wenn eine Kochzone noch heiss ist. Gerät einschalten Taste ca. 1 Sekunde gedrückt halten. – In allen Anzeigen der Leistungsstufen leuchtet und der Auswahl- punkt blinkt. - Seite 16 … Bedienung Kochzone selektieren und Leistungsstufe einstellen Taste der gewünschten Kochzone antippen. – In der entsprechenden Anzeige leuchtet . Diese Kochzone bleibt während 10 Sekunden selektiert. – In den anderen Anzeigen erlöscht der Auswahlpunkt und die Anzeige leuchtet weiter. Taste erneut antippen.
- Seite 17 … Bedienung Leistungsstufen Die hohe Leistung von Induktions-Kochfeldern bewirkt ein sehr schnelles Erhitzen des Kochgeschirrs. Um ein Anbrennen der Speisen zu vermeiden, ist bei der Wahl der Leistungsstufe gegenüber konventionellen Koch- systemen eine gewisse Umstellung nötig. Die Angaben in der folgenden Tabelle sind Richtwerte. Je nach Menge empfiehlt es sich, die Leistungsstufe zu verringern oder zu erhöhen.
- Seite 18 … Bedienung Kochzone ausschalten Die gewünschte Kochzone muss selektiert sein – der Auswahlpunkt leuchtet. Taste so oft antippen, bis in der Anzeige steht. Oder Tasten gleichzeitig antippen, bis in der Anzeige steht. – Falls keine weitere Eingabe mehr erfolgt, erlöscht nach 10 Sekunden der Auswahlpunkt.
-
Seite 19: Topferkennung
… Bedienung Topferkennung Jede Kochzone ist mit einer Topferkennung ausgestattet. Damit die Koch- zone eingeschaltet werden kann, muss ein geeignetes, magnetisierbares Kochgeschirr auf die Kochzone gestellt werden. Wird das Kochgeschirr während des Betriebes entfernt, unterbricht die Leistungsabgabe und in der Anzeige steht Wird ungeeignetes Kochgeschirr verwendet, steht in der Anzeige Die Topferkennungsdauer beträgt 10 Minuten. -
Seite 20: Ankochautomatik
… Bedienung Ankochautomatik Lassen Sie das Gerät während der Dauer der Ankochautomatik nicht unbeaufsichtigt. Kleinere Mengen werden sehr schnell heiss! Alle Kochzonen sind mit einer zuschaltbaren Ankochautomatik ausgestattet. Mit dieser Funktion arbeitet eine Kochzone nach dem Einschalten für eine bestimmte Dauer (siehe Tabelle) mit voller Leistung. Nach dieser Dauer wird automatisch auf die eingestellte Leistungsstufe zurückgeschaltet. -
Seite 21: Einschaltdauer
… Bedienung Einschaltdauer Überwachen Sie während der Einschaltdauer das Gargut. Gefahr von Überkochen, Anbrennen und Entzünden! Die Einschaltdauer ermöglicht, dass eine Kochzone nach einer eingestellten Dauer (1–99 Minuten) automatisch ausgeschaltet wird. Diese Funktion kann bei allen Kochzonen gleichzeitig genutzt werden. Einstellen Die gewünschte Kochzone muss eingeschaltet und selektiert sein. - Seite 22 … Bedienung Für jede weitere Kochzone kann auf die gleiche Weise eine Dauer eingestellt werden. – Bei mehreren Einstellungen wird nach 10 Sekunden die kürzeste Dauer angezeigt. – Für jede Zone, der eine Einschaltdauer zugeordnet ist, leuchtet die ent- sprechende Kochzonenzuordnung. Jede Zone kann durch Selektieren abgefragt werden.
- Seite 23 … Bedienung Kochzone vorzeitig ausschalten Die gewünschte Kochzone muss selektiert sein – der Auswahlpunkt leuchtet. Taste so oft antippen, bis in der Anzeige steht. Oder Tasten gleichzeitig drücken, bis in der Anzeige steht. – Falls keine weitere Eingabe mehr erfolgt, erlöscht nach 10 Sekunden der Auswahlpunkt.
-
Seite 24: Timer
… Bedienung Timer Der Timer funktioniert wie eine Eieruhr (1–99 Minuten). Dabei müssen folgende Punkte beachtet werden. Das Gerät muss eingeschaltet sein. Die Kochzonen müssen ausgeschaltet sein. Taste antippen. – In der Anzeige steht – Der Auswahlpunkt blinkt. Innerhalb von 10 Sekunden kann die gewünschte Dauer eingestellt werden. Taste erneut antippen. -
Seite 25: Kochgeschirr
… Bedienung Kochgeschirr Der Geschirrboden darf keine scharfen Rillen und keinen scharf- kantigen Rand aufweisen. Gusseisengeschirr darf nur verwendet werden, wenn es über einen glatten Boden verfügt. Kochgeschirr für Induktions-Kochfelder wird vom Hersteller mit einem der folgenden Symbole INDUCTION gekennzeichnet. Haftet ein Magnet am Geschirrboden, ist das Geschirr in der Regel induktionstauglich. -
Seite 26: Sicherheitsfunktionen
Sicherheitsfunktionen Automatische Sicherheitsabschaltung Das Gerät ist mit einer zeitlichen Überwachung der Kochzonen ausgestattet. Diese schaltet, abhängig von der eingestellten Leistung, nach folgender Betriebsdauer die Kochzone automatisch aus. Leistungsstufe Sicherheitsabschaltung nach 1–2 6 Std. 3–4 5 Std. 4 Std. 6–9 1,5 Std. –... -
Seite 27: Übertemperaturschutz
… Sicherheitsfunktionen Übertemperaturschutz Kein heisses Kochgeschirr auf das Bedienfeld stellen. Das Bedienfeld verfügt über einen Sensor gegen Übertemperatur. Beim Ansprechen des Sensors werden die Kochzonen ausgeschaltet. – In der Anzeige blinkt Die Kochzonen können erst wieder in Betrieb genommen werden, wenn das Bedienfeld abgekühlt ist. -
Seite 28: Bedienfeldüberwachung
… Sicherheitsfunktionen Bedienfeldüberwachung Wird eine Taste länger als 10 Sekunden berührt (z. B., weil sich ein Gegen- stand oder übergelaufenes Kochgut darauf befindet), schaltet die betroffene Kochzone automatisch aus. – Während 10 Sekunden ertönt ein Dauersignalton. – In den Anzeigen blinkt Gegenstand, übergelaufenes Kochgut usw. -
Seite 29: Pflege Und Wartung
Pflege und Wartung Lassen Sie vor der Reinigung das Gerät abkühlen. Reinigung Während und nach der Reinigung darauf achten, dass keine Kochzone versehentlich in Betrieb ist. Verschmutzungen möglichst schnell entfernen. Eingetrockneter respektive eingebrannter Schmutz benötigt einen höheren Aufwand zum Reinigen. Zum Reinigen nur ein weiches Tuch oder Schwamm, Wasser und ein geeignetes Reinigungs- bzw. - Seite 30 … Pflege und Wartung Kalkflecken (gelbliche Verfärbung) mit geringen Mengen kalklösender Mittel (z. B. Essig, Zitronensaft, Entkalker) entfernen. Bei stärkerer Verfärbung das Mittel längere Zeit einwirken lassen. Anschliessend mit einem sauberen, feuchten Tuch abwischen. Durch unsachgemässe Behandlung bei der Reinigung kann das Dekor oder die Oberfläche beschädigt werden.
-
Seite 31: Störungen Selbst Beheben
Störungen selbst beheben Was tun, wenn ... … in der Anzeige blinkt Mögliche Ursache Behebung Der Übertemperatur- Kontrollieren, ob das Kochgeschirr und das schutz wurde auto- Kochgut in Ordnung sind. matisch ausgelöst. Kochzone abkühlen lassen. Kochvorgang auf einer anderen Kochzone fortsetzen. - Seite 32 … Störungen selbst beheben … ein Dauersignalton ertönt, blinkt und das Gerät abschaltet Mögliche Ursache Behebung Gegenstand (Pfanne, Gegenstand entfernen und das Gerät wie Schüssel usw.) wurde gewohnt wieder in Betrieb nehmen. auf dem Bedienfeld abgestellt. Übergelaufenes Kochgut Übergelaufenes Kochgut durch Reinigen auf dem Bedienfeld.
- Seite 33 … Störungen selbst beheben … in der Anzeige steht Mögliche Ursache Behebung Das Kochgeschirr ist Nur für Induktion geeignetes Kochgeschirr nicht induktionstauglich. verwenden. Das Kochgeschirr ist für Das Kochgeschirr der Kochzone anpassen. die gewählte Kochzone zu klein. … in den Anzeigen steht Mögliche Ursache Behebung...
-
Seite 34: Technische Daten
Elektrischer Anschluss und Anschlussleistung Siehe Typenschild. Unteres Einbaumöbel öffnen. – Das Typenschild befindet sich hinter der Frontwand. Abmessungen (H × B × T) GK46TIGC 58,0 × 584 × 514 mm GK46TIGF 56,5 × 550 × 480 mm GK46TIGU 59,0 × 600 × 545 mm... -
Seite 35: Entsorgung
Entsorgung Verpackung Das Verpackungsmaterial (Karton, Kunststofffolie PE und Styropor EPS) ist gekennzeichnet und soll wenn möglich dem Recycling zugeführt und umweltgerecht entsorgt werden. Deinstallation Das Gerät vom Stromnetz trennen. Bei fest installiertem Gerät ist dies durch einen konzessionierten Elektriker vorzunehmen! Sicherheit Zur Vermeidung von Unfällen durch unsachgemässe Verwendung, im Speziellen durch spielende Kinder, ist das Gerät unbenutzbar zu machen. -
Seite 36: Notizen
Notizen... -
Seite 37: Stichwortverzeichnis
Stichwortverzeichnis Anfragen ........39 Gerät Ankochautomatik ......20 Ausschalten....... 18, 40 Anschlussleistung ......34 Einschalten ......15, 40 Anzeigeelemente......11 Gerätebeschreibung ....10 Anzeigen ........11 Gültigkeitsbereich......2 Aufbau..........10 Automatische Sicherheitsabschaltung....26 Inbetriebnahme ......5 Bedienfeldüberwachung ..... 28 Kindersicherung......13 Bedienung ........ - Seite 38 … Stichwortverzeichnis Reinigung ........29 Tasten..........11 Reparatur-Service ......39 Technische Daten ....... 34 Restwärmeanzeige ...... 12 Timer..........24 Topferkennung......19 Typ ............ 2 Service-Center ......39 Servicevertrag ......39 Sicherheit ........35 Übertemperatur ......27 Sicherheitsfunktionen....26 Sicherheitshinweise Bei Kindern im Haushalt ..6 Verpackung ........
-
Seite 39: Reparatur-Service
Typenschild Ihres Gerätes. Unteres Einbaumöbel öffnen. – Das Typenschild befindet sich hinter der Frontwand. Bei Betriebsstörungen erreichen Sie das nächste Service-Center der V-ZUG AG über ein Telefon mit Festnetzanschluss am Standort des Gerätes unter der Gratis-Telefonnummer 0800 850 850. -
Seite 40: Kurzanleitung
Kochzone selektieren. Taste so oft antippen, bis in der Anzeige steht. Gerät ausschalten Taste antippen. V-ZUG AG Industriestrasse 66, 6301 Zug Tel. +41 (0)41 767 67 67, Fax +41 (0)41 767 61 61 vzug@vzug.ch, www.vzug.ch Service-Center: Tel. 0800 850 850 J006.010-2...
