Installationsanleitung

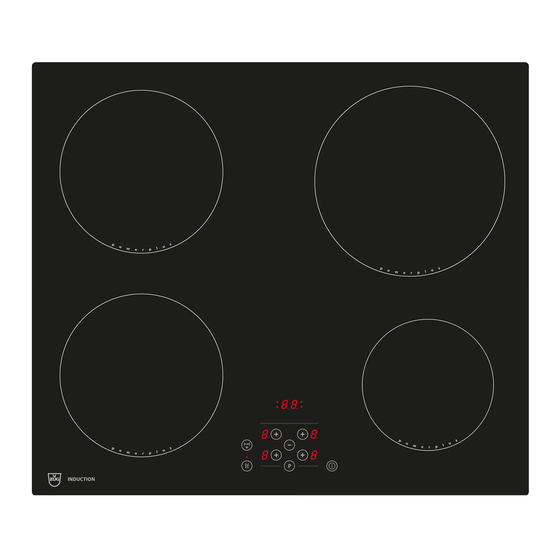

Induktionskochfeld
GK46TIG | GK46TIM | GK47TIMAS
Die Installation darf nur durch fachkundiges Personal ausgeführt werden. Alle Arbeitsschritte müssen der Reihe
nach vollständig ausgeführt und kontrolliert werden.
Gültigkeitsbereich
Diese Installationsanleitung gilt für folgende Modelle:
Produktfamilie
31078
31083
31086
31087
31090
31091
Allgemeine Hinweise
Beim Einbau in brennbares Material sind die Richtlinien und Normen für Niederspannungsinstallationen und Brand-
schutz zwingend einzuhalten.
Typenschild
Das Typenschild befindet sich neben dem Anschluss-
schild.
▸
Das beigepackte zweite Typenschild zugänglich hinter der Front des unten liegenden Einbaumöbels aufkleben.
Mit Normal-Einbaurahmen
GK46TIGC
GK47TIMASC
GK46TIMSC/O
GK46TIMXSC
GK46TIMGC
GK46TIMASC
Mit DualDesign
GK46TIGZ
GK47TIMASZ
GK46TIMSZ/O
GK46TIMXSZ
GK46TIMGZ
GK46TIMASZ
Typenschild
Anschlussschild
1
1021068-R01
28.11.2016
Mit Übermassrahmen
-
-
GK46TIMSU/O
-
-
-
Werbung
Verwandte Anleitungen für V-ZUG GK46TIGZ
Inhaltszusammenfassung für V-ZUG GK46TIGZ
- Seite 1 Die Installation darf nur durch fachkundiges Personal ausgeführt werden. Alle Arbeitsschritte müssen der Reihe nach vollständig ausgeführt und kontrolliert werden. Gültigkeitsbereich Diese Installationsanleitung gilt für folgende Modelle: Produktfamilie Mit Normal-Einbaurahmen Mit DualDesign Mit Übermassrahmen 31078 GK46TIGC GK46TIGZ 31083 GK47TIMASC GK47TIMASZ 31086 GK46TIMSC/O GK46TIMSZ/O GK46TIMSU/O 31087 GK46TIMXSC...
- Seite 2 1021068-R01 Installationsanleitung 28.11.2016 Induktionskochfeld GK46TIG | GK46TIM | GK47TIMAS Mitgeliefertes Installationszubehör Übermass-Einbaurahmen: Bezeichnung Art.-Nr. Spannlaschenset H61548 Flächenbündiger Einbau: Bezeichnung Art.-Nr. Einkittanleitung J004130 Dichtungsbandset H63283 Schiftmaterialset H60330 Zubehör Für alle Einbauvarianten: Bezeichnung Art.-Nr. Lüftungsschutzblech-Bausatz, für Nischenbreite 550 mm H61082 Lüftungsschutzblech-Bausatz, für Nischenbreite 600 mm H61083 Lüftungsschutzblech-Bausatz, für Nischenbreite 825 mm H61084...
- Seite 3 1021068-R01 Installationsanleitung 28.11.2016 Induktionskochfeld GK46TIG | GK46TIM | GK47TIMAS Elektrischer Anschluss Elektrische Anschlüsse sind durch fachkundiges Personal nach den Richtlinien und Normen für Niederspannungsin- stallationen und nach den Bestimmungen der örtlichen Elektrizitätswerke auszuführen. Ein steckerfertiges Gerät darf nur an eine vorschriftsmässig installierte Schutzkontaktsteckdose angeschlossen werden. In der Hausinstallation ist eine allpolige Netz-Trennvorrichtung mit 3 mm Kontaktöffnung vorzusehen.
- Seite 4 1021068-R01 Installationsanleitung 28.11.2016 Induktionskochfeld GK46TIG | GK46TIM | GK47TIMAS Allgemeine Hinweise zur Installation ▪ Die Arbeitsplatte muss plan sein, damit die erforderliche Abdichtung gegen eindringende Flüssigkeiten gewährleistet ist. ▪ Um eine gute Belüftung zu gewährleisten, muss unter dem Gerät ein mindestens 10 mm hoher Raum sichergestellt sein. Aufliegender Einbau mit Normal-Einbaurahmen Das Plattenbild des einzubauenden Kochfeldes kann vom abgebildeten Kochfeld abweichen! GK46TIGC, GK46TIMGC, GK46TIMSC/O...
- Seite 5 1021068-R01 Installationsanleitung 28.11.2016 Induktionskochfeld GK46TIG | GK46TIM | GK47TIMAS Aufliegender Einbau Das Plattenbild des einzubauenden Kochfeldes kann vom abgebildeten Kochfeld abweichen! GK46TIGZ, GK46TIMGZ, GK46TIMSZ/O GK46TIMXSZ GK46TIMASZ, GK47TIMASZ Kabellänge 1,7 m Kabellänge 1,7 m Kabellänge 1,7 m Y – Y Schublade/Möbel * Der Freiraum ist zwingend einzuhalten! Bei symmetrischem Einbau kein Ausschneiden der Seitenwände erforderlich.
- Seite 6 1021068-R01 Installationsanleitung 28.11.2016 Induktionskochfeld GK46TIG | GK46TIM | GK47TIMAS Flächenbündiger Einbau Das Plattenbild des einzubauenden Kochfeldes kann vom abgebildeten Kochfeld abweichen! GK46TIGZ, GK46TIMGZ, GK46TIMSZ/O GK46TIMXSZ GK46TIMASZ, GK47TIMASZ Kabellänge 1,7 m Kabellänge 1,7 m Kabellänge 1,7 m Detail Z Y – Y X –...
- Seite 7 1021068-R01 Installationsanleitung 28.11.2016 Induktionskochfeld GK46TIG | GK46TIM | GK47TIMAS Installation 1. Einbauausschnitt präzis erstellen. – Die Auflagefläche kann ausgefräst, durch den Einbau von Holz-/Steinleisten oder mit dem Stahlwinkelset (siehe Zubehör) er- zeugt werden. Der Zugang von unten zum Gerät muss über die ganze Ausschnittfläche gewährleistet sein. Im Servicefall kann der In- duktionsgenerator mit dem Tragblech von unten ausgebaut werden.
- Seite 8 1021068-R01 Installationsanleitung 28.11.2016 Induktionskochfeld GK46TIG | GK46TIM | GK47TIMAS Variabilitätsbereiche der Spezial-Ausschnittmasse GK46TIMSU/O ≤R10 anstreben 6 Spannlaschen Versteifung der Ausschnitte bei einer Anordnung der Spannlaschen Chromnickelstahl-Komplettabdeckung Blech der Chromnickelstahl-Abdeckung Versteifungslatten: Achtung Glasbruch: ≥25 × 25 mm Verschraubung nicht überdehnen Die Installationshinweise hinsichtlich elektrischer und sicherheitstechnischer Belange haben auch für diesen Einbau volle Gültig- keit.
- Seite 9 Ventilator ≥15 nach Schablone Bemerkung GK46TIGC, GK46TIMGC, GK47TIMASC, GK46TIMXSC, GK46TIMASC, 12 mm Aufliegender Einbau GK47TIAMSC GK46TIGZ, GK46TIMGZ, GK46TIMSZ, GK46TIMXSZ, GK46TIMASZ, 10 mm Flächenbündiger Einbau GK47TIMASZ GK46TIMSU 13 mm Mit Übermass-Einbaurahmen Mass von der Oberseite der Arbeitsplatte bis zur Unterseite des Kochfeldes (Ventilationsöffnung). Untergebaute Schublade oder Möbel bezüglich Kühlluftzufuhr Um eine gute Belüftung zu gewährleisten, muss unter dem Gerät ein ≥...
