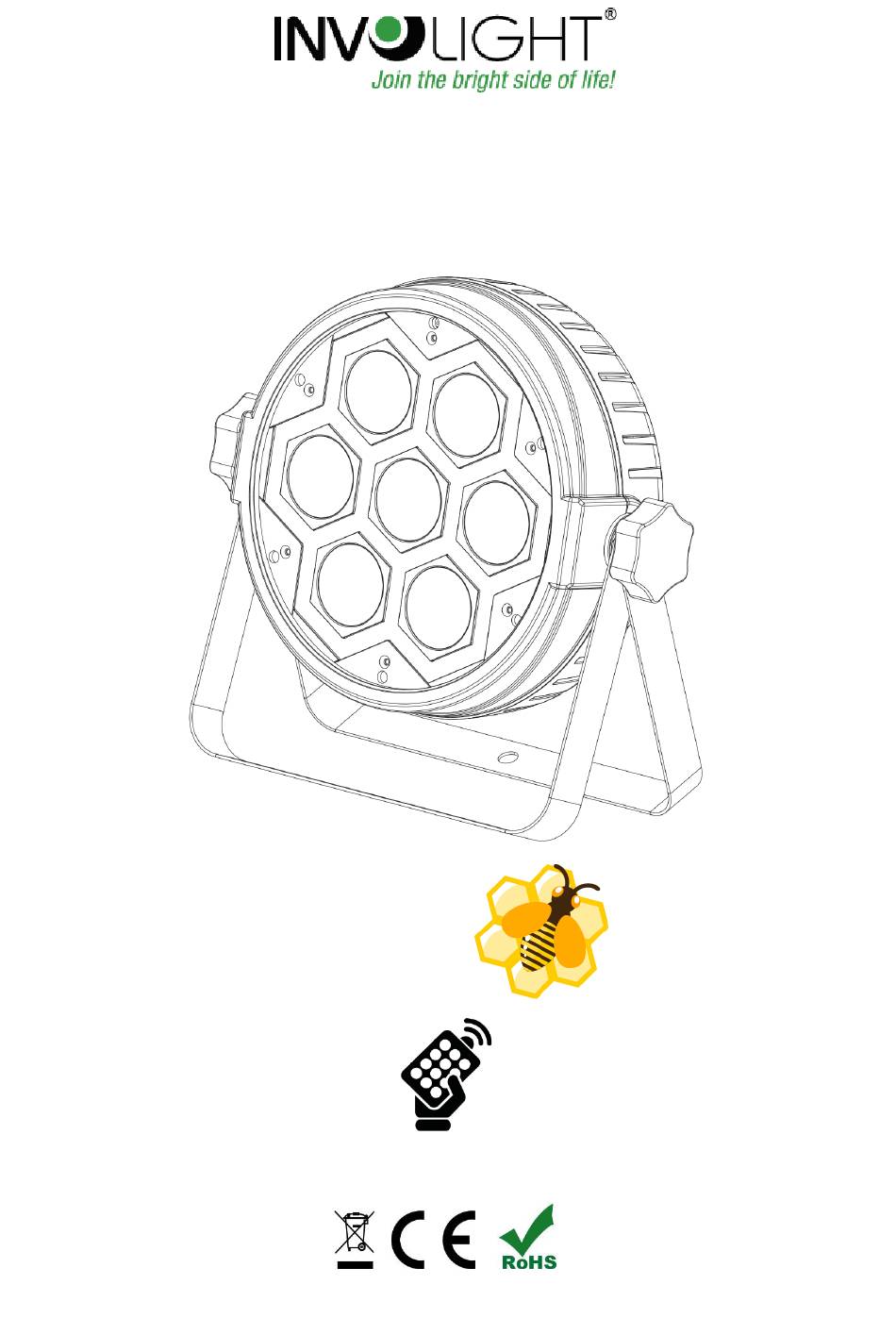

- Seite 1 Bedienungsanleitung User manual Használati utasítás HIVE LEDPAR 7x RGBWA/UV 6-in-1 LED's, 60 x 5050SMD-RGB-Ambient-LEDs...
-
Seite 2: Inhaltsverzeichnis
DEUTSCH Inhaltsverzeichnis Teil 1: Warnhinweise: ........................2 1.1 Übersicht über die Bedeutung der Symbole und Signalwörter: ......... 2 1.2 Sicherheitshinweise: ......................3 1.3 Bestimmungsgemäße Verwendung: ................. 4 Teil 2: Installation: ........................4 Teil 3: Funktionen: ........................5 3.1 Anschlüsse, Bedien- und Anzeigeelemente: ..............5 3.2 Betriebsarten und Einstellung des On-Board Menüs: ............ -
Seite 3: Teil 1: Warnhinweise

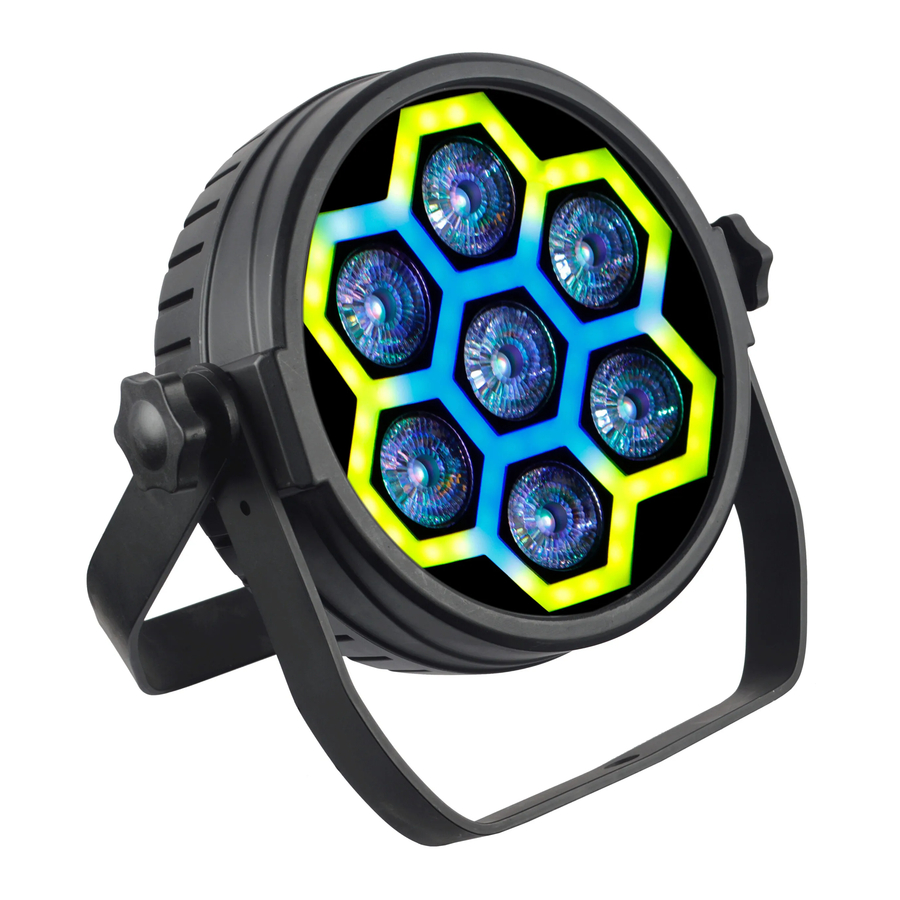

Wir beglückwünschen Sie zum Kauf eines INVOLIGHT „HIVE“! Mit diesem Gerät sind Sie Eigentümer eines äußerst hochwertigen und professionellen LED-Floor Spots. Damit Ihnen Ihr „HIVE“ lange Freude bereitet, lesen Sie diese Anleitung vor Inbetriebnahme bitte sorgfältig durch. Bei Fragen wenden Sie sich bitte an Ihren INVOLIGHT Fachhändler. -
Seite 4: Sicherheitshinweise
1.2 Sicherheitshinweise: Dieses Informationsblatt enthält wichtige Hinweise zum sicheren Betrieb des Gerätes. Sorgen Sie dafür, dass diese Informationen allen Personen zur Verfügung stehen, die dieses Gerät verwenden. Das Typenschild befindet sich auf der Unterseite des Gerätes. Lesen Sie bitte alle Warn- und Bedienungshinweise sorgfältig durch, bevor Sie dieses Gerät in Betrieb nehmen. Bewahren Sie diese Bedienungsanleitung für evtl. -
Seite 5: Bestimmungsgemäße Verwendung
1.3 Bestimmungsgemäße Verwendung: Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen. Dieses Gerät ist für professionelle Anwendungen, z. B. auf Bühnen, in Diskotheken, Theatern etc. vorgesehen und ist nicht für die Raumbeleuchtung in Haushalten geeignet. Dieses Produkt ist nur für den Anschluss an AC100-240 V, 50/60 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. -
Seite 6: Teil 3: Funktionen
WICHTIG! Überkopfmontage erfordert ein hohes Maß an Erfahrung. Dies beinhaltet Kenntnisse zur Berechnung der Tragfähigkeit, über verwendetes Installationsmaterial und Sicherheitsinspektionen des verwendeten Materials und des Projektors, wobei sich die geforderte Erfahrung allerdings nicht allein darauf beschränkt. Versuchen Sie unter keinen Umständen, die Installation selbst durchzuführen, wenn Sie nicht über eine entsprechende Qualifikation verfügen. -
Seite 7: Betriebsarten Und Einstellung Des On-Board Menüs
UP - Erhöht Werte beim Einstellvorgang. DOWN - Verringert Werte beim Einstellvorgang. Der „Hive“ verfügt über verschiedene Betriebsarten, die allesamt über das On-Board Menü (Siehe Abb.1 Gehäuserückseite) eingestellt werden können. Drücken Sie zunächst immer „Menu“ so oft, bis die einzustellende Funktion erreicht ist. - Seite 8 FAN0 Lüftergeschwindigkeit Temperaturgeregelt. SPEED SET Fan speed Der Lüfter läuft permanent auf der mittleren FAN1 MODE Stufe R000-r255 Red dimmer Rot Intensität 0% - 100% G000-g255 Green dimmer Grün Intensität 0% - 100% DIMMER B000-b255 Blue dimmer Blau Intensität 0% - 100% MODE W000-w255 White dimmer...
- Seite 9 Wählen Sie mit [UP] und [DOWN] die dEFR Option „dEFA“ und drücken Sie [ENTER], Initialization mode um alle Werte auf die Werkseinstellungen zurückzusetzen. Imput Kalibrierung Password Temperaturanzeige. Die Innentemperatur wird in °C angezeigt. Temperature Die Softwareversion Version Farb-Makros Tabelle: G+B+W R+B+W+A Rot (R) G+B+A...
-
Seite 10: Die Eingestellte Werte Dauerhaft Speichern
3.3 Die eingestellte Werte dauerhaft speichern: Sie können die eingestellten Werte (Scenes) dauerhaft speichern, sodass die Einstellungen auch nach ausschalten des Geräts beibehalten werden. das Display verfügt über 4 zusätzliche Komma- (Punkt-) Segmente – SG1, SG2, SG3 und SG4. Nach 30 Sekunden Untätigkeit erlischt das Display. Die einzelnen Punkt-Segmente bleiben immer an. Das Punkt-Segment 4 (SG4) auf dem Display hilft festzustellen, ob die ausgewählte Scene gespeichert ist. -
Seite 11: Infrarot-Fernbedienung (Im Lieferumfang Enthalten)
3.4 Infrarot-Fernbedienung (im Lieferumfang enthalten): Infrarot-Sensor. Die maximale Reichweite beträgt ca. 8 Meter. In der DMX- und der Slave-Betriebsart sind die Funktionen der Fernbedienung deaktiviert. 1. Helligkeit bzw. Farbwechselgeschwindigkeit erhöhen 2. Helligkeit bzw. Farbwechselgeschwindigkeit verringern 3. Ausschalten 4. Einschalten 5. 16 direkte Farbeinstellungen 6. -
Seite 12: Belegung Der Dmx Kanäle In Der Übersicht
3.5 Belegung der DMX Kanäle in der Übersicht: HINWEIS: Es werden Grundkenntnisse für den Steuerstandard DMX512 vorausgesetzt, damit das Gerät mit einem DMX-Controller korrekt bedient und programmiert werden kann. Wert Funktion Kanal CH09 CH19 Rot von 0 – 100% 0..255 Grün Grün von 0 –... - Seite 13 64..67 68..71 72..75 B+UV 76..79 80..83 W+UV 84..87 A+UV 88..91 R+G+B 92..95 R+G+W 96..99 R+G+A 100..103 R+G+UV 104..107 R+B+W 108..111 R+B+A 112..115 R+B+UV 116..119 R+W+A 120..123 R+W+UV 124..127 R+A+UV 128..131 G+B+W 132..135 G+B+A 136..139 G+B+UV 140..143 G+W+A 144..147 G+W+UV 148..151 G+A+UV 152..155 B+W+A...
- Seite 14 Automatikprogramme 0..15 Keine Funktion 16..31 Farbwechsel Programm 1 32..47 Farbwechsel Programm 2 48..63 Farbwechsel Programm 3 64..79 Farbwechsel Programm 4 80..95 Farb-Fading Programm 5 96..111 Farb-Fading Programm 6 112..127 Farb-Fading Programm 7 128..143 Farb-Fading Programm 8 144..159 Musikgesteuertes Programm 1 160..175 Musikgesteuertes Programm 2 176..191...
-
Seite 15: Verbindungen In Der Betriebsart „Dmx
144..159 3500K 160..175 5000K 176..191 5500K 192..207 6000K 208..223 6500K 224..239 7000K Pixel- Dynamikeffekte 0..15 Keine Funktion 16..29 Pixel-Dynamikeffekte 1 30..43 Pixel-Dynamikeffekte 2 44..57 Pixel-Dynamikeffekte 3 58..71 Pixel-Dynamikeffekte 4 72..85 Pixel-Dynamikeffekte 5 86..99 Pixel-Dynamikeffekte 6 100..113 Pixel-Dynamikeffekte 7 114..127 Pixel-Dynamikeffekte 8 128..143 Pixel-Dynamikeffekte 9 142..155... -
Seite 16: Verbindungen In Der Betriebsart „Master/Slave
DMX-Ausgang des ersten Slave-Geräts mit dem DMX-Eingang des zweiten Slave-Geräts und so weiter. 3.8 Stand-Alone-Betrieb: Der „HIVE“ lässt sich auch im Stand-Alone-Betrieb ohne Controller einsetzen. Trennen Sie dazu den „HIVE“ vom Controller und rufen Sie das vorprogrammierte Programm auf. -
Seite 17: Teil 5: Wartung
Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden! Im Geräteinneren befinden sich außer der Sicherung keine zu wartenden Teile. Wartungs- und Servicearbeiten sind ausschließlich dem autorisierten Fachpersonal vorbehalten! Teil 6: Technische Daten: HIVE MODELLBEZEICHNUNG: Produktart: LED-PAR Scheinwerfer Farbspektrum:... -
Seite 18: Teil 7: Umweltschutz
Ihrem Fachhändler über die gültigen Gewährleistungsbestimmungen. Die folgenden Bedingungen treten mit dem Kauf eines INVOLIGHT Produktes in Kraft: Nur autorisierte Fachhändler, die von INVOLIGHT bestimmt werden, dürfen Reparaturen an INVOLIGHT Geräten vornehmen. Der Gewährleistungsanspruch erlischt, wenn ein nicht autorisierter Service, Techniker oder eine Privatperson einen Reparaturversuch unternimmt oder das Gerät öffnet. - Seite 19 HIVE Bestellnummer: A-000000-06078 www.involight.com...
