- Seite 1 Bedienungsanleitung Induktion Mehrfach-Slider Glaskeramik-Kochfeld...
- Seite 2 Die Produktfamilie (Modellnummer) entspricht den ersten Stellen auf dem Ty- penschild. Diese Bedienungsanleitung gilt für: Produktfamilie GK37TIMPS/C/F/F spez. 31038 GK46TIABS/C/F/U/.1F 028, 31017 GK47TIMPS/C/F 31036 GK47TIMAS/C/F 31037 GK36TIPS/C/F/F spez. GK46TIPS/C/F/F spez. GK46TIAS/C/F/U/.1F 974, 31019 Ausführungsabweichungen sind im Text erwähnt. © V-ZUG AG, CH-6301 Zug, 2015...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Sicherheitshinweise 5 Verwendete Symbole ................. 5 Allgemeine Sicherheitshinweise .............. 6 Gerätespezifische Sicherheitshinweise .......... 7 Gebrauchshinweise.................. 8 2 Entsorgung 11 3 Erste Inbetriebnahme 12 4 Ihr Gerät 13 Geräteübersicht .................. 13 Bedien- und Anzeigeelemente............... 15 Funktion von Induktionskochfeldern............. 16 Topferkennung.................. 17 Kochgeschirr..................... 17 Flexibles Kochen .................. 18 5 Bedienung 19 Gerät ein- und ausschalten .............. 19 Kochzone einstellen................. 19... - Seite 4 Produktedatenblatt................... 41 10 Stichwortverzeichnis 43 11 Notizen 45 12 Service & Support 47...
-
Seite 5: Sicherheitshinweise Verwendete Symbole
Sicherheitshinweise Verwendete Symbole Kennzeichnet alle für die Sicherheit wichtigen Anweisungen. Nichtbeachtung kann zu Verletzungen, Schäden am Gerät oder an der Einrichtung führen! Informationen und Hinweise, die zu beachten sind. Informationen zur Entsorgung Informationen zur Bedienungsanleitung ► Markiert Arbeitsschritte, die Sie der Reihe nach ausführen müssen. –... -
Seite 6: Allgemeine Sicherheitshinweise
1 Sicherheitshinweise Allgemeine Sicherheitshinweise • Gerät erst nach dem Lesen der Bedienungsanleitung in Be- trieb nehmen. • Diese Geräte können von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/ oder Wissen benutzt werden, wenn sie beaufsichtigt oder be- züglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden... -
Seite 7: Gerätespezifische Sicherheitshinweise
1 Sicherheitshinweise Gerätespezifische Sicherheitshinweise • WARNUNG: Ist die Oberfläche gerissen, durchgängige Schä- digung der Materialdicke, ist das Gerät abzuschalten und vom Stromnetz zu trennen, um einen möglichen elektrischen Schlag zu vermeiden. • WARNUNG: Während des Gebrauchs werden das Gerät und seine berührbaren Teile heiss. -
Seite 8: Gebrauchshinweise
1 Sicherheitshinweise Gebrauchshinweise Vor der ersten Inbetriebnahme • Das Gerät darf nur gemäss separater Installationsanleitung eingebaut und an das Stromnetz angeschlossen werden. Lassen Sie die notwendigen Ar- beiten von einem konzessionierten Installateur/Elektriker ausführen. Bestimmungsgemässe Verwendung • Das Gerät ist für die Zubereitung von Speisen im Haushalt vorgesehen. Bei zweckentfremdetem Betrieb oder falscher Behandlung kann keine Haftung für eventuelle Schäden übernommen werden. - Seite 9 1 Sicherheitshinweise Vorsicht Verletzungsgefahr • Halten Sie Haustiere vom Gerät fern. Vorsicht Lebensgefahr • Verpackungsteile, z. B. Folien und Styropor, können für Kinder gefährlich sein. Erstickungsgefahr! Verpackungsteile von Kindern fern halten. Geräteschäden vermeiden • Bei Überhitzung Kochplatte ausschalten und ganz abkühlen lassen. Kein Geschirr darauf stellen.
- Seite 10 1 Sicherheitshinweise • Ein absolut kratzfestes Glas existiert nicht, selbst bei Saphirglas, welches bei Uhren eingesetzt wird, können Kratzer entstehen. Die verwendete Glas- keramik entspricht der besten auf dem Markt erhältlichen Qualität.
-
Seite 11: Entsorgung
Entsorgung Verpackung • Das Verpackungsmaterial (Karton, Kunststofffolie PE und Styropor EPS) ist gekennzeichnet und soll wenn möglich dem Recycling zugeführt und um- weltgerecht entsorgt werden. Deinstallation • Das Gerät vom Stromnetz trennen. Bei fest installiertem Gerät ist dies durch einen konzessionierten Elektriker vorzunehmen! Sicherheit •... -
Seite 12: Erste Inbetriebnahme
Erste Inbetriebnahme Das Gerät darf nur gemäss separater Installationsanleitung eingebaut und an das Stromnetz angeschlossen werden. Lassen Sie die notwen- digen Arbeiten von einem konzessionierten Installateur/Elektriker aus- führen. Während den ersten Betriebsstunden einer Kochzone können sich stö- rende Gerüche entwickeln. Dies ist eine normale Erscheinung bei fa- brikneuen Geräten. -
Seite 13: Ihr Gerät

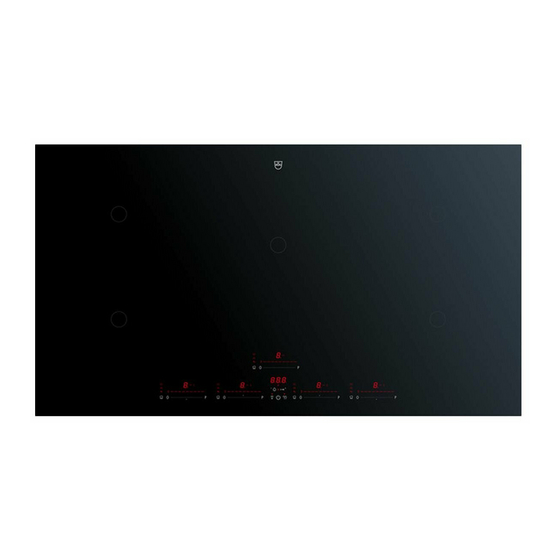

Ihr Gerät Geräteübersicht GK37TIMPS, GK37TIMPSC, GK37TIMPSF, GK37TIMPSF spez. • 3 Kochzonen Ø 210 mm GK46TIABS, GK46TIABSC, GK46TIABSF, GK46TIABSU, GK46TIABS.1F • 1 Bräterzone Ø 180/280 mm • 1 Kochzone Ø 210 mm • 1 Kochzone Ø 180 mm • 1 Kochzone Ø 145 mm GK47TIMPS, GK47TIMPSC, GK47TIMPSF •... - Seite 14 4 Ihr Gerät GK47TIMAS, GK47TIMASC, GK47TIMASF • 2 Kochzonen Ø 210 mm (hinten) • 2 Kochzonen Ø 180 mm (vorne) GK36TIPS, GK36TIPSC, GK36TIPSF, GK36TIPSF spez. • 1 Zweikreis-Kochzone Ø 180/260 mm • 1 Kochzone Ø 210 mm • 1 Kochzone Ø 145 mm GK46TIPS, GK46TIPSC, GK46TIPSF, GK46TIPSF spez. •...
-
Seite 15: Bedien- Und Anzeigeelemente
4 Ihr Gerät Bedien- und Anzeigeelemente GK36TI… / GK37TI … GK46TI … / GK47TI … Tasten Gerät EIN/AUS Slider (Einstellen Leistungsstufe) PowerPlus Kochpause EIN/AUS und Wiederherstellfunktion Einschaltdauer/Timer Wischschutz EIN/AUS... -
Seite 16: Funktion Von Induktionskochfeldern
4 Ihr Gerät Anzeigen Leistungsstufe der Kochzone Einschaltdauer aktiviert Pause aktiviert/Wiederherstellung gespeicherter Einstellungen möglich Kochzonenzuordnung für die Einschaltdauer Einschaltdauer/Timer Wischschutz aktiviert Funktion von Induktionskochfeldern Induktionskochfelder unterscheiden sich in ihrer Wirkungsweise wesentlich von konventionellen Kochfeldern oder Kochplatten. Die unter der Glaskeramik liegende Induktionsspule erzeugt ein schnell wechselndes Magnetfeld, wel- ches direkt den magnetisierbaren Boden des Kochgeschirrs erhitzt. -
Seite 17: Topferkennung
4 Ihr Gerät Topferkennung Jede Kochzone ist mit einer Topferkennung ausgestattet. Diese erkennt geeig- netes, induktionstaugliches Kochgeschirr mit magnetisierbarem Boden. • Wird das Kochgeschirr während des Betriebs entfernt oder ungeeignetes Kochgeschirr verwendet, – blinkt die gewählte Leistungsstufe abwechselnd mit • Wird während der Topferkennungsdauer von 10 Minuten kein geeignetes Kochgeschirr auf die Kochzone gestellt, –... -
Seite 18: Flexibles Kochen
4 Ihr Gerät Beschichtetes Kochgeschirr • Beschichtetes Kochgeschirr darf leer nie mit einer höheren Leistungsstufe erhitzt werden. – Die Beschichtung kann ansonsten überhitzt und beschädigt werden. • Zum Braten maximal Leistungsstufe verwenden. Beschichtete Bratpfannen nie mit PowerPlus verwenden. Geräusche während des Betriebs Das Kochgeschirr kann während des Betriebs Geräusche erzeugen. -
Seite 19: Bedienung Gerät Ein- Und Ausschalten
Bedienung Gerät ein- und ausschalten Die Bedienung ist für alle Geräte sinngemäss gleich. ► Gerät einschalten: Taste 1 Sekunde gedrückt halten. – Falls keine weitere Eingabe erfolgt, schaltet das Gerät nach 10 Sekun- den aus Sicherheitsgründen aus. ► Gerät ausschalten: Taste antippen. Kochzone einstellen ►... -
Seite 20: Übersicht Leistungsstufen
5 Bedienung Übersicht Leistungsstufen Leistungsstufe Garverfahren praktische Anwendung Warmhalten Saucen, fertige Speisen bei ca. 65 °C Schmelzen, Butter, Schokolade, vorsichtiges Gelatine, Saucen Erwärmen Quellen Reis Fortkochen, Gemüse, Kartoffeln, Saucen, Reduzieren, Obst, Fisch Dünsten Fortkochen, Teigwaren, Suppen, Schmoren Schmorbraten schonendes Braten Rösti, Omeletten, paniertes Bratgut, Bratwürste Braten, Frittieren Fleisch, Pommes frites... -
Seite 21: Kochzone Ausschalten
5 Bedienung Kochzone ausschalten ► Auf Slider antippen. – Falls keine weitere Eingabe erfolgt und die anderen Kochzonen ausge- schaltet sind, schaltet das Gerät nach 10 Sekunden aus. Restwärmeanzeige Solange die Gefahr für eine Verbrennung besteht, leuchtet nach dem Aus- schalten in der Anzeige Warmhaltestufe Die Warmhaltestufe hält fertig gegarte Speisen bei ca. - Seite 22 5 Bedienung Power Management GK37TIMPS, GK37TIMPSC, GK37TIMPSF, GK37TIMPSF spez. PowerPlus kann nicht gleichzeitig bei allen Kochzonen genutzt werden. Ist Po- werPlus aktiv, arbeiten die anderen Kochzonen mit verringerter Leistung. PowerPlus bei Maximal verfügbare Leistungsstufe bei Kochzone Kochzone Stufe 9 bei Koch- Maximal verfügbare Leistungsstufe bei Kochzone zone Falls die Leistungsstufe über die oben aufgeführten Werte erhöht wird,...
- Seite 23 5 Bedienung GK46TIABS, GK46TIABSC, GK46TIABSF, GK46TIABSU, GK46TIABS.1F PowerPlus kann nicht gleichzeitig bei beiden Kochzonen einer Gruppe (A oder B) genutzt werden. Wird PowerPlus bei beiden Kochzonen einer Grup- pe aktiviert, verringert sich die Leistung der zuerst eingestellten Kochzone. PowerPlus bei Kochzone Gruppe A* PowerPlus bei Kochzone Gruppe B*...
- Seite 24 5 Bedienung GK47TIMPS, GK47TIMPSC, GK47TIMPSF PowerPlus kann nicht gleichzeitig bei beiden Kochzonen einer Gruppe (A oder B) genutzt werden. Wird PowerPlus bei beiden Kochzonen einer Grup- pe aktiviert, verringert sich die Leistung der zuerst eingestellten Kochzone. PowerPlus bei Kochzone Gruppe A* PowerPlus bei Kochzone Gruppe B* *Maximal verfügbare Leistungsstufe bei Kochzonen...
- Seite 25 5 Bedienung GK47TIMAS, GK47TIMASC, GK47TIMASF PowerPlus kann nicht gleichzeitig bei beiden Kochzonen einer Gruppe (A oder B) genutzt werden. Wird PowerPlus bei beiden Kochzonen einer Grup- pe aktiviert, verringert sich die Leistung der zuerst eingestellten Kochzone. PowerPlus bei Kochzone Gruppe A* PowerPlus bei Kochzone Gruppe B* *Maximal verfügbare Leistungsstufe bei Kochzonen...
- Seite 26 5 Bedienung GK36TIPS, GK36TIPSC, GK36TIPSF, GK36TIPSF spez. PowerPlus kann nicht gleichzeitig bei allen Kochzonen genutzt werden. Ist Po- werPlus aktiv, arbeiten die anderen Kochzonen mit verringerter Leistung. PowerPlus bei Maximal verfügbare Leistungsstufe bei Kochzone Kochzone 3A + B – 3A + B –...
- Seite 27 5 Bedienung GK46TIPS, GK46TIPSC, GK46TIPSF, GK46TIPSF spez. GK46TIAS, GK46TIASC, GK46TIASF, GK46TIASU, GK46TIAS.1F PowerPlus kann nicht gleichzeitig bei beiden Kochzonen einer Gruppe (A oder B) genutzt werden. Wird PowerPlus bei beiden Kochzonen einer Grup- pe aktiviert, verringert sich die Leistung der zuerst eingestellten Kochzone. PowerPlus bei Kochzone Gruppe A* PowerPlus bei Kochzone...
-
Seite 28: Ankochautomatik
5 Bedienung Ankochautomatik Überwachen Sie während der Dauer der Ankochautomatik das Gar- gut. Gefahr von Überkochen, Anbrennen und Entzünden! Alle Kochzonen sind mit einer zuschaltbaren Ankochautomatik ausgestattet. Mit dieser Funktion arbeitet eine Kochzone für eine bestimmte Dauer (siehe Tabelle) mit Leistungsstufe . -
Seite 29: Einschaltdauer
5 Bedienung Einschaltdauer Überwachen Sie während der Einschaltdauer das Gargut. Gefahr von Überkochen, Anbrennen und Entzünden! Die Einschaltdauer ermöglicht, dass die Kochzone nach einer eingestellten Dauer (1 – 99 min.) automatisch ausgeschaltet wird. Einschaltdauer einstellen ► Gewünschte Kochzone einstellen. ► Taste antippen. - Seite 30 5 Bedienung Einschaltdauer vorzeitig ausschalten ► Taste antippen ► Auf Slider der gewünschten Kochzone antippen. – In der Anzeige Einschaltdauer/Timer blinkt – Die Kochzone bleibt weiter in Betrieb. Einschaltdauer abgelaufen Nach Ablauf der Einschaltdauer – schaltet die Kochzone aus – ertönt ein Signalton –...
-
Seite 31: Timer
5 Bedienung 5.10 Timer Der Timer funktioniert wie eine Eieruhr (1 – 99 min.). Er kann immer und unabhängig von allen anderen Funktionen genutzt werden. Timer einstellen ► Gerät einschalten. ► Taste 2× antippen. – In der Anzeige blinkt ► Mit beliebigem Slider die gewünschte Timerdauer einstellen. Die Timerdauer kann schnell verändert werden, indem lange auf gedrückt wird. -
Seite 32: Kindersicherung
5 Bedienung 5.11 Kindersicherung Die Kindersicherung soll ein unbeabsichtigtes Einschalten verhindern. Kindersicherung einschalten ► Gerät einschalten. Keine Kochzone darf in Betrieb sein. ► Tasten gleichzeitig antippen. – Ein Signalton ertönt. ► Taste erneut antippen. – Ein Signalton ertönt. – In allen Anzeigen der Leistungsstufe leuchtet 10 Sekunden lang . –... -
Seite 33: Wiederherstellfunktion
5 Bedienung 5.12 Wiederherstellfunktion Falls das Gerät versehentlich mit der Taste ausgeschaltet wurde, können in- nerhalb von 6 Sekunden die Einstellungen wiederhergestellt werden. ► Gerät einschalten. – Der Leuchtpunkt bei Taste blinkt. ► Taste antippen. 5.13 Kochpause Mit dieser Funktion können alle eingeschalteten Kochzonen bis zu 10 Minuten temporär auf Leistungsstufe geschaltet werden. -
Seite 34: Wischschutz
5 Bedienung 5.14 Wischschutz Diese Funktion verhindert ein unbeabsichtigtes Ändern der Leistungsstufe, wenn z. B. mit einem Tuch über das Bedienfeld gewischt wird. ► Taste antippen. – Der Leuchtpunkt der Taste leuchtet. ► Durch erneutes Antippen der Taste oder automatisch nach 30 Sekun- den schaltet der Wischschutz aus. -
Seite 35: Benutzereinstellungen
Benutzereinstellungen Folgende Benutzereinstellungen können individuell eingestellt und gespeichert werden: Benutzereinstellung Einstellwert Werkeinstel- lung Lautstärke Kein Signalton Signalton 1–8 Stufenweise einstellbar (1 = leise, 8 = laut) Signalton kein Signalton bei Ende nach 10 Sek. automatisch Einschaltdauer/ Timer nach 1 Min automatisch aus Einschaltzeit Ende nach 5 Min. -
Seite 36: Benutzereinstellungen Ändern
6 Benutzereinstellungen Benutzereinstellungen ändern ► Bei ausgeschaltetem Kochfeld Taste gedrückt halten und innerhalb von 1 Sekunde 3 Sliderfelder von links nach rechts berühren. – Jede Berührung wird mit einem Signalton quittiert. Bei einer Fehleingabe ertönt ein Doppel-Signalton. – In der Anzeige 2 blinkt abwechselnd mit –... -
Seite 37: Pflege Und Wartung
Pflege und Wartung Das Gerät vorzugsweise erst im kalten Zustand reinigen. Verbrennungsgefahr! Das Kochfeld nach jedem Gebrauch reinigen, so wird das Einbrennen von Speiseresten vermieden. Eingetrockneter und eingebrannter Schmutz benötigt einen höheren Aufwand zum Reinigen. Durch unsachgemässe Behandlung bei der Reinigung können Dekor oder Oberfläche beschädigt werden. -
Seite 38: Störungen Selbst Beheben
Störungen selbst beheben Was tun, wenn … … das Gerät nicht funktioniert und alle Anzeigen dunkel sind? Mögliche Ursache Behebung • Die Sicherung oder der Si- ► Sicherung ersetzen. cherungsautomat der ► Sicherungsautomaten wieder einschalten. Wohnungs- resp. der Hausinstallation ist defekt. •... - Seite 39 8 Störungen selbst beheben … ein Dauersignal ertönt, in einer Anzeige blinkt und das Gerät abschaltet? Mögliche Ursache Behebung • Eine Taste oder ein Slider ► Gegenstand oder übergelaufenes Kochgut wurde länger als 10 Se- entfernen. kunden berührt. ► Gerät wie gewohnt wieder in Betrieb neh- •...
- Seite 40 8 Störungen selbst beheben … in der Anzeige blinkt? Mögliche Ursache Behebung • Unterbruch in der Strom- ► Anzeige durch Antippen einer beliebigen versorgung. Taste quittieren. ► Gerät wie gewohnt wieder in Betrieb neh- men. … in der Anzeige leuchtet? Mögliche Ursache Behebung •...
-
Seite 41: Technische Daten
Technische Daten Produktedatenblatt Gemäss EU-Verordnung Nr. 66/2014 Modellnummer GK 31038 Typenbezeichnung GK GK37TIMPS/C/F/F spez. Anzahl Kochzonen Heiztechnologie Strahlungs-Kochzone Durchmesser der runden Kochzonen Energieverbrauch pro Wh/kg 198,2 193,3 200,6 Kochzone Energieverbrauch des Wh/kg 197,4 gesamten Kochfeldes EC Modellnummer GK 028, 31017 Typenbezeichnung GK GK46TIABS/C/.1F/U... - Seite 42 9 Technische Daten Modellnummer GK 31036 Typenbezeichnung GK GK47TIMPS/C/F Anzahl Kochzonen Heiztechnologie Strahlungs-Kochzone Durchmesser der runden Kochzonen Energieverbrauch pro Wh/kg 181,3 171,3 196,1 193,4 Kochzone Energieverbrauch des Wh/kg 185,5 gesamten Kochfeldes EC Modellnummer GK 31037 Typenbezeichnung GK GK47TIMAS/C/F Anzahl Kochzonen Heiztechnologie Strahlungs-Kochzone Durchmesser der runden...
- Seite 43 Stichwortverzeichnis Bedienung bei aktiver Kindersiche- rung.......... 32 Anfragen............. 47 Einschalten.......... 32 Ankochautomatik........28 Kochgeschirr ..........17 Einschalten.......... 28 Beschichtetes Kochgeschirr .... 18 Vorzeitig ausschalten ...... 28 Energiesparendes Kochen.... 17 Anschlussschild ........12 Geeignetes Kochgeschirr.... 17 Geräusche während des Betriebs .. 18 Kochpause..........33 Kochzone ........... 19 Bedien- und Anzeigeelemente ....15 Tasten........... 15 Bedien- und Anzeigelemente Anzeigen.......... 16...
- Seite 44 Timer ............31 Einstellen .......... 31 Verändern.......... 31 Vorzeitig ausschalten ...... 31 Topferkennung .......... 17 Typ ..............2 Übersicht Leistungsstufen....... 20 Verpackung ..........11 Wiederherstellfunktion ......33 Wischschutz..........34 Wo befindet sich das Typenschild? ..12...
- Seite 45 Notizen...
-
Seite 47: Service & Support
(FN) und die Gerätebezeichnung. Sie finden diese Angaben auf dem Typenschild Ihres Gerätes. Meine Geräteinformationen: FN: ___________________ Gerät: _____________________ Halten Sie diese Geräteinformationen bitte immer bereit, wenn Sie mit V-ZUG Kontakt auf- nehmen. Vielen Dank. Das Typenschild und das Anschlussschild befinden sich auf der Unterseite des Kochfel- des. Ihr Reparaturauftrag Über die kostenlose Servicenummer 0800 850 850 gelangen Sie direkt an Ihr nächstes... - Seite 48 Mengen Wasser schnell zu erhitzen. Kochzone ausschalten ► Auf Slider antippen. Gerät ausschalten Taste antippen. J973010-R07 V-ZUG AG, Industriestrasse 66, CH-6301 Zug Tel. +41 58 767 67 67, Fax +41 58 767 61 61 info@vzug.com, www.vzug.com Service-Center: Tel. 0800 850 850...
