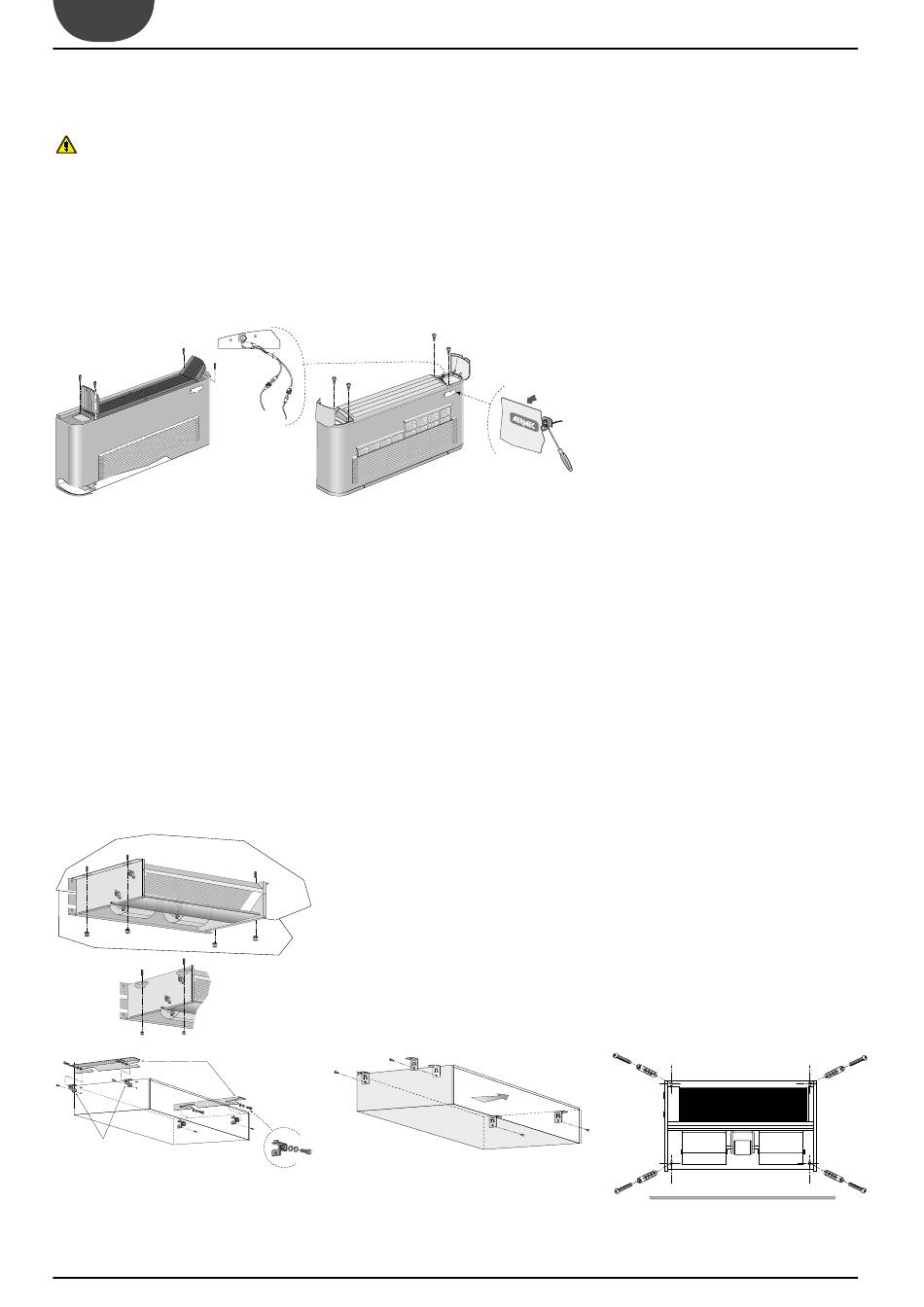

PREPARACIÓN PARA LA INSTALACIÓN
• Preparación del ventiloconvector
- Retire el envoltorio del ventiloconvector (en las
unidades que disponen de él).
ATENCIÓN:algunas versiones prevén la cone-
xión eléctrica con un microinterruptor y/o con la
sonda de temperatura ambiente situada en el
envoltorio. En tal caso preste atención a no dañar
los hilos eléctricos; desconecte los conectores del
microinterruptor, la sonda debe retirarse del
envoltorio con cuidado.
- Si la instalación prevé las conexiones hidráulicas
a la derecha, gire la batería y desplace las cone-
xiones eléctricas al lado izquierdo.
FCX_B
FCX_UA
FCX_62U-102U
•Selección de la posición de instalación
- La pared o techo deben poder sostener el peso
de la unidad.
- Determine los puntos de entrada en el ventilo-
convector de las conexiones hidráulicas, eléctricas
y de descarga de la condensación.
- La entrada de las conexiones en el ventilocon-
vector puede realizarse tanto desde el lado
posterior como desde el fondo para las unidades
con mueble.
En las unidades sin envoltorio la entrada puede
ser también lateral.
2
1
AMP
62
¡Atención! Las baterías con doble circuito no son
reversibles, especifique la posición de las cone-
xiones en la fase de pedido.
- Aplique los eventuales accesorios al ventilocon-
vector. Consulte la tabla de la compatibilidad y la
documentación de cada componente.
ATENCIÓN: algunos accesorios no pueden mon-
tarse contemporáneamente en la misma unidad
(Ejemplo 1) o requieren ser combinados con
otros accesorios (Ejemplo 2).
Ejemplo 1: no es posible instalar La válvula VCF
y el recipiente BC4 contemporáneamente en el
mismo ventiloconvector.
FCX_17U-56U
- Compruebe las cotas de las conexiones con las
imágenes.
- El cartón del embalaje puede usarse como plan-
tilla de instalación.
- Determine los puntos en los que fijar los tacos de
expansión.
- Elija los tacos de expansión adecuados al tipo de
pared.
• Instalación del ventiloconvector:
- Los bastidores de los ventiloconvectores
disponen de agujeros para la fijación a la
pared.
- Para facilitar las operaciones de instalación,
en concreto para la aplicación en el techo,
están disponibles los accesorios de soporte
AMP y AMP20 (consulte las características de
los accesorios y su compatibilidad con
A
B
B
AMP20
Ejemplo 2: En el caso que se hubiere instalado la
válvula VCF con 3 vías, hay que sustituir la sonda
agua SW con el accesorio SW3, cuyo bulbo se
aplicará en el tubo de impulsión al inicio de la
válvula.
- Fije el ventiloconvector mediante tacos de
expansión.
Los tacos de expansión deben
elegirse en función del peso que deben sos-
tener y de las características de la pared.
A
