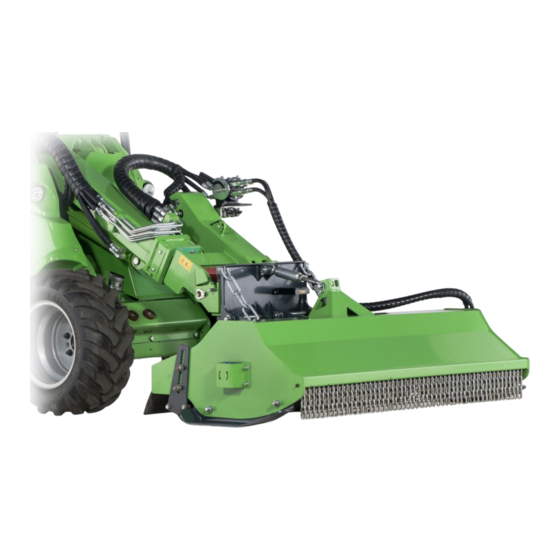

AVANT 1200 Bedienungsanleitung
Schlegemulcher
Vorschau ausblenden
Andere Handbücher für 1200:
- Bedienungsanleitung (40 Seiten) ,
- Bedienungsanleitung (21 Seiten) ,
- Bedienungsanleitung (28 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Deutsch

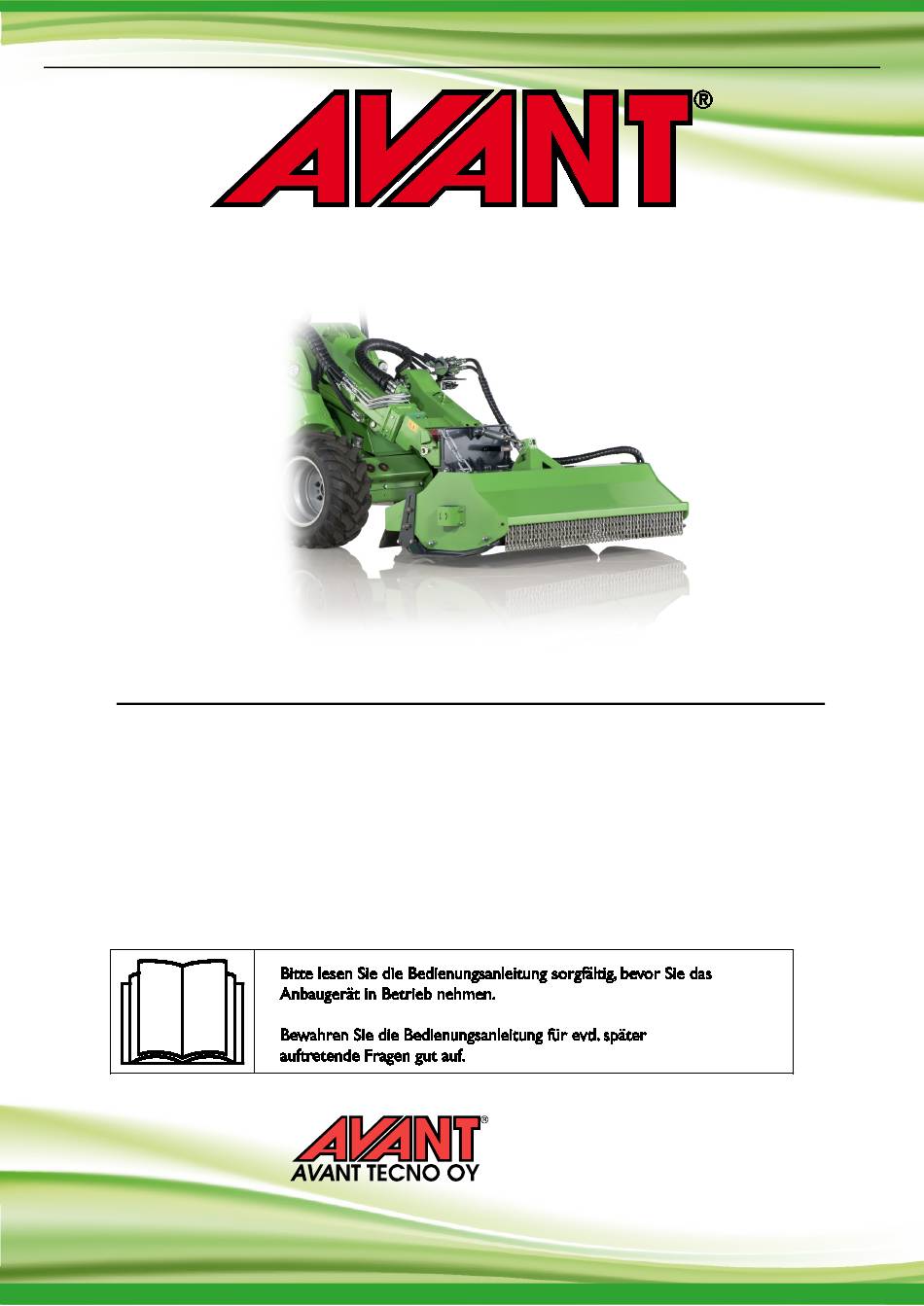

Bedienungsanleitung für Anbaugeräte
www.avanttecno.com
A438926 2020 1 DE 2018-
Schlegelmulcher
Produktnummer:
Schlegelmulcher 1200 A36730
Schlegelmulcher 1350 A441550
Schlegelmulcher 1500 A36015
Hersteller:
e-mail: sales@avanttecno.com
Ylötie 1
33470YLÖJÄRVI
FINLAND
Tel. +358 3 347 8800
Fax +358 3 348 5511
Schlegelmulcher 2020 1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für AVANT 1200
Inhaltszusammenfassung für AVANT 1200
- Seite 1 Deutsch Schlegelmulcher 2020 1 Bedienungsanleitung für Anbaugeräte Schlegelmulcher Produktnummer: Schlegelmulcher 1200 A36730 Schlegelmulcher 1350 A441550 Schlegelmulcher 1500 A36015 Hersteller: Ylötie 1 33470YLÖJÄRVI FINLAND Tel. +358 3 347 8800 e-mail: sales@avanttecno.com Fax +358 3 348 5511 www.avanttecno.com A438926 2020 1 DE 2018-...
- Seite 2 Schlegelmulcher 2020 1...
-
Seite 3: Inhaltsverzeichnis
Schlegelmulcher 2020 1 INHALTSVERZEICHNIS 1. VORWORT ..............................4 In diesem Handbuch verwendete Warnsymbole ........................ 5 2. VERWENDUNGSZWECK ........................6 3. SICHERHEITSANWEISUNG FÜR DIE BENUTZUNG DES ANBAUGERÄTES ......7 4. TECHNISCHE DATEN ..........................11 Sicherheitsetiketten und Hauptkomponenten des Anbaugeräts ..............12 5. -
Seite 4: Vorwort
4 (32) 1. Vorwort Avant Tecno Oy möchte Ihnen für den Kauf dieses Anbaugerätes für Ihren Avant-Lader danken. Es wurde auf Grundlage einer jahrelangen Erfahrung in der Produktentwicklung und -herstellung konzipiert und hergestellt. Indem Sie sich mit diesem Handbuch und den folgenden Anweisungen vertraut machen, gewährleisten Sie Ihre Sicherheit sowie einen zuverlässigen Betrieb und eine lange Lebensdauer des Geräts. -
Seite 5: In Diesem Handbuch Verwendete Warnsymbole
5 (32) In diesem Handbuch verwendete Warnsymbole Die folgenden Warnsymbole werden in diesem Handbuch verwendet. Sie weisen auf Faktoren hin, die berücksichtigt werden müssen, um das Risiko von Verletzungen oder Sachschäden zu minimieren: WARNUNGSICHERHEITSHINWEISSYMBOL Dieses Symbol bedeutet: „Warnung, Vorsicht! Es geht um Ihre Sicherheit!“... -
Seite 6: Verwendungszweck
Avant-Händler. Machen Sie sich mit den Anweisungen im Handbuch hinsichtlich Service- und Wartungsarbeiten vertraut. Bitte kontaktieren Sie Ihren AVANT-Händler, wenn Sie weitere Fragen zum Betrieb oder zur Wartung des Geräts haben oder wenn Sie Ersatzteile oder Wartungsdienstleistungen benötigen. Tabelle 1 – Schlegelmulcher – Kompatibilität mit Avant-Ladern... -
Seite 7: Sicherheitsanweisung Für Die Benutzung Des Anbaugerätes
7 (32) 3. Sicherheitsanweisung für die Benutzung des Anbaugerätes Bitte beachten, dass Sicherheit das Ergebnis mehrerer Faktoren ist. Die Kombination Lader-Anbaugerät verfügt über eine sehr hohe Leistung und unsachgemäße oder sorglose Nutzung oder Wartung kann zu schweren Körperverletzungen oder Sachschäden führen. Daher müssen sich Bediener vor der Inbetriebnahme mit der sachgemäßen Bedienung sowie mit den Benutzerhandbüchern des Laders und des Anbaugeräts vertraut machen. - Seite 8 8 (32) Einzugsgefahr – Rotierende Teile. Verlassen Sie niemals den Fahrersitz, wenn das Anbaugerät in Betrieb ist oder wenn sich die Steuerung der Zusatzhydraulik in der Raststellung befindet. Halten Sie stets einen Sicherheitsabstand zwischen Personen und Maschinen ein, die starten oder sich bewegen könnten. Vor Verlassen des Fahrersitzes oder wenn sich andere Personen im Arbeitsbereich aufhalten, das Gerät WARNUNG gemäß...
- Seite 9 9 (32) Eine falsche, unsachgemäße oder sorglose Bedienung des Anbaugeräts könnte zu schweren Verletzungen oder sogar zum Tod führen. Machen Sie sich in einem sicheren Bereich mit den Steuerungen des Laders vertraut. Auf das sichere Anhalten des Anbaugerätes und des Laders achten. Das sichere Stopp-Verfahren beachten, das in GEFAHR diesem Handbuch beschrieben wird, bevor man den Fahrersitz verlässt.
- Seite 10 10 (32) Gefahr durch Schnitte und ausgeworfene Gegenstände – Stellen sicher, dass alle Schutzvorrichtungen vorhanden sind. Setzen Sie den Mäher niemals in Betrieb, wenn Schutzvorrichtungen nicht vorhanden sind. WARNUNG Freiliegende Messer können Material mit sehr hoher Geschwindigkeit auswerfen Bediener sowie umstehenden Personen in einem Umkreis von 30 Metern einer ernsthaften Gefahr aussetzen.
-
Seite 11: Technische Daten
11 (32) 4. Technische Daten Tabelle 2 – Schlegelmulcher – Spezifikationen Produktnummer A36730 A441550 A36015 Schnittbreite: 1200 mm 1350 mm 1500 mm Gesamtbreite: 1580 mm 1731 mm 1880 mm Schnitthöhe: 25 - 100 mm Hammerschlegel Hammerschlegel Hammerschlegel Standard-Schlegelart/Stk.: 16 Stk. -
Seite 12: Sicherheitsetiketten Und Hauptkomponenten Des Anbaugeräts
12 (32) 4.1 Sicherheitsetiketten und Hauptkomponenten des Anbaugeräts Im Folgenden werden alle Aufkleber und Markierungen auf dem Anbaugerät aufgeführt. Sie müssen auf dem Gerät sichtbar und lesbar sein. Unleserliche oder fehlende Aufkleber müssen ersetzt werden. Neue Aufkleber erhalten Sie von Ihrem Einzelhändler oder über die Kontaktadresse auf der Umschlagseite. Stellen Sie sicher, dass alle Warnaufkleber lesbar sind. - Seite 13 Gerät ohne montierte Abdeckungen verwenden. A420283 / Typenschild des Anbaugerätes A420282 / A441726 Tabelle 4 – Schlegelmulcher – Hauptkomponenten Kupplungsplatte AVANT- Schnellkupplungshalterungen Schlegelschaft oder Schlegeln/Schlegelpaaren Schlitten (2 Stk.) Einstellschrauben für Schlittenhöhe Vorderer Schutz, Ketten Hinterer Schutz, Gummiplatte Walze Einstellschrauben für Rollenhöhe...
-
Seite 14: Anbringen Eines Anbaugerätes
Nicht in dem Bereich zwischen Anbaugerät und Lader aufhalten. Das Anbaugerät nur auf ebenem Untergrund anbauen.. WARNUNG Niemals ein Anbaugerät bewegen oder anheben, das nicht verriegelt worden ist. Avant-Schnellkupplungssystem: Schritt 1: Die Verriegelungsbolzen auf der Schnellkupplungsplatte anheben und rückwärts die Verriegelungsöffnung einfahren, sodass sie in der oberen... - Seite 15 Risiko eines Umkippens, Risiken von Schäden am Anbaugerät infolge einer Überlastung sowie Risiken in Zusammenhang mit unkontrollierten Bewegungen des Anbaugeräts und dessen Komponenten. Wenn Ihr Lader nicht in Tabelle 1 auf Seite 6 aufgeführt ist, konsultieren Sie bitte Ihren Avant-Händler, bevor Sie dieses Anbaugerät verwenden.
-
Seite 16: Anschluss Und Trennung Von Hydraulikschläuchen
16 (32) 5.1 Anschluss und Trennung von Hydraulikschläuchen Bei Avant-Ladern sind die Hydraulikschläuche mit dem Mehrfachsteckersystem verbunden. Wenn Sie einen Avant-Lader der Serie 300-700 mit der herkömmlichen Schnellkupplung haben und auf Mehrfachsteckersystem umsteigen möchten, Ihren Avant-Händler oder das Kundenzentrum kontaktieren, um Anleitungen oder Installationsdienstleistungen anzufordern. - Seite 17 17 (32) Trennen von Hydraulikschläuchen: Vor dem Trennen der Anschlüsse das Anbaugerät auf eine sichere Position auf einer festen und ebenen Fläche absenken. Den Steuerhebel der Zusatzhydraulik in die neutrale Position stellen. Beim Trennen des Anbaugerätes stets die Hydraulikkupplungen trennen, bevor die Schnellkupplungsplatte entsperrt wird, um eine Beschädigung des Schlauchs und das Verschütten von Öl zu vermeiden.
-
Seite 18: Betriebsanleitungen
18 (32) 6. Betriebsanleitungen Prüfen Sie ein weiteres Mal das Anbaugerät und den Arbeitsbereich, bevor Sie mit der Arbeit beginnen, und prüfen Sie, ob alle Hindernisse aus dem Arbeitsbereich entfernt wurden. Eine schnelle Prüfung des Geräts und des Arbeitsbereichs vor der Bedienung ist wichtig, um die Sicherheit und die beste Leistung des Geräts zu gewährleisten. -
Seite 19: Prüfungen Vor Der Bedienung
19 (32) 6.1 Prüfungen vor der Bedienung Stellen Sie sicher, dass alle Hindernisse, einschließlich versteckter, vor dem Betrieb aus dem Arbeitsbereich beseitigt oder entsprechend gekennzeichnet wurden. Täglich prüfen, ob die Messer intakt sind und sich frei drehen können. Niemals verwenden, wenn ... -
Seite 20: Verwenden Des Schlegelmähers
20 (32) Quetschgefahr – Verhindern Sie, dass sich Personen unter einem angehobenen Anbaugerät oder Hubarm des Laders aufhalten. Beachten Sie, dass sich der Hubarm des WARNUNG Laders auch dann absenken oder umkippen kann, wenn der Motor abgeschaltet wurde (Quetschgefahr). Der Lader wurde nicht konzipiert, um eine angehobene Last längere Zeit zu transportieren. -
Seite 21: Betriebsposition Und Gleiten
21 (32) Gefahr durch fliegende Teile – Verwenden Sie das Anbaugerät nicht mit hohen Geschwindigkeiten. Eine Bedienung des Anbaugeräts mit zu hoher Geschwindigkeit könnte zu starken Schwingungen, Lärm oder fliegenden Teilen aus dem Anbaugerät oder zu Schäden führen, durch die Personen verletzt werden könnten. Den in diesem VORSICHT Handbuch angegebenen empfohlenen Eingangsfluss beachten. -
Seite 22: Transportposition
22 (32) Versperren der oberen Verbindung: Um das vordere Ende des Mähers zu versperren, Bolzen Versperren oberen Verbindung in der vollständig eingefahrenen Position verwenden. Der Verriegelungsbolzen ist auf dem Rahmen des Anbaugerätes (1) untergebracht. 6.3.1 Transportposition Während Fahrens Lader Schlegelmäher stets über dem Boden halten und leicht nach hinten neigen, wie in der nebenstehenden... -
Seite 23: Einstellen Der Schnitthöhe
23 (32) 6.4 Einstellen der Schnitthöhe Die Schnitthöhe des Schlegelmähers kann eingestellt werden, indem die Einstellungen der Drehwalze und der Schlitten geändert werden, die in der nebenstehenden Abbildung hervorgehoben sind. Die Muttern mit einem 24-mm- Werkzeug lockern. Mutter nicht vollständig ... -
Seite 24: Vermeiden Und Beseitigen Von Verstopfungen
24 (32) 6.6 Vermeiden und Beseitigen von Verstopfungen Die Aufrechterhaltung einer ausreichend hohen Drehgeschwindigkeit und einer niedrigen Fahrgeschwindigkeit ist unter anspruchsvollen Bedingungen von grundlegender Bedeutung, um Verstopfungen zu vermeiden. Das Gerät sauber halten, sodass kein Material daran haften bleibt. Feuchtes, dickes und holziges Gras kann sich im Bereich des Schlegelschaftes verfangen, wenn die Fahrgeschwindigkeit zu hoch ist. -
Seite 25: Messeroptionen
6.7 Messeroptionen Der Schlegelmäher ist standardmäßig mit Hammerschlegeln ausgestattet, die eine gute allgemeine Leistung bieten. In manchen Bereichen oder unter manchen Betriebsbedingungen können auch andere Messerarten verwendet werden. Ihren Avant-Händler kontaktieren, um neue Messer anzufordern. Messer Anzahl von Messern Schlegelmulcher... -
Seite 26: Einlagern Des Anbaugeräts
26 (32) 6.8 Einlagern des Anbaugeräts Trennen Sie das Anbaugerät und stellen Sie es so auf einer ebenen Fläche ab, dass es fest auf seinen Schlitten steht. Der beste Lagerort für das Anbaugerät ist ein Ort, der vor Regen und direkter Sonneneinstrahlung geschützt ist. -
Seite 27: Wartung Und Service
Wasser und Seife. Hydraulikflüssigkeit ist auch umweltschädlich, weshalb Lecks vermieden werden müssen. Beseitigen Sie alle auftretenden Leckagen, sobald Sie sie bemerken. Ein kleines Leck kann sich schnell vergrößern. Betreiben Sie das Anbaugerät nur mit jenem Hydrauliköl, das für die Verwendung in Avant-Ladern geeignet ist. Gefahr durch... -
Seite 28: Reinigung Des Anbaugeräts
Wird ein Defekt vorgefunden, muss der Hydraulikschlauch oder die Komponente ausgetauscht werden und das Gerät darf nicht mehr verwendet werden, bis es repariert ist. Ersatzteile sind bei Ihrem nächsten AVANT- Händler oder bei einer autorisierten Servicestelle erhältlich. Überlassen Sie die Reparaturarbeiten professionellen Servicetechnikern, wenn Sie nicht über ausreichende Kenntnisse und Erfahrung hinsichtlich... -
Seite 29: Prüfung Von Metallstrukturen
29 (32) 7.4 Prüfung von Metallstrukturen Die Metallkomponenten des Anbaugerätes müssen ebenfalls regelmäßig überprüft werden. Sorgfältige optische Überprüfung auf Schäden und Inspektion der Schnellkupplungshalterungen und ihrer näheren Umgebung. Das Anbaugerät darf nicht eingesetzt werden wenn er sich verformt hat, Risse oder Brüche aufweist.. -
Seite 30: Garantiebestimmungen
30 (32) 8. Garantiebestimmungen Avant Tecno Oy gewährt eine Garantie von einem Jahr (zwölf Monate) ab dem Kaufdatum des von ihm hergestellten Anbaugeräts. Die Garantie deckt folgende Reparaturkosten: Die Arbeitskosten sind gedeckt, wenn die Reparatur nicht im Werk durchgeführt wird. - Seite 31 Avant Hydraulitoiminen niittomurskain; Avant-kuormaajan työlaite 1200 A36730 Hydraulisk slaghackaggregat; arbetsredskap för Avant lastare 1350 A441550 Hydraulic flail mower; attachment for Avant loaders 1500 A36015 Schlegelmulcher; Anbaugerät für Avant-Lader 4.5.2020 Ylöjärvi, Finland Risto Käkelä, Toimitusjohtaja / Verkställande direktör / Managing Director / Geschäftsführer...
