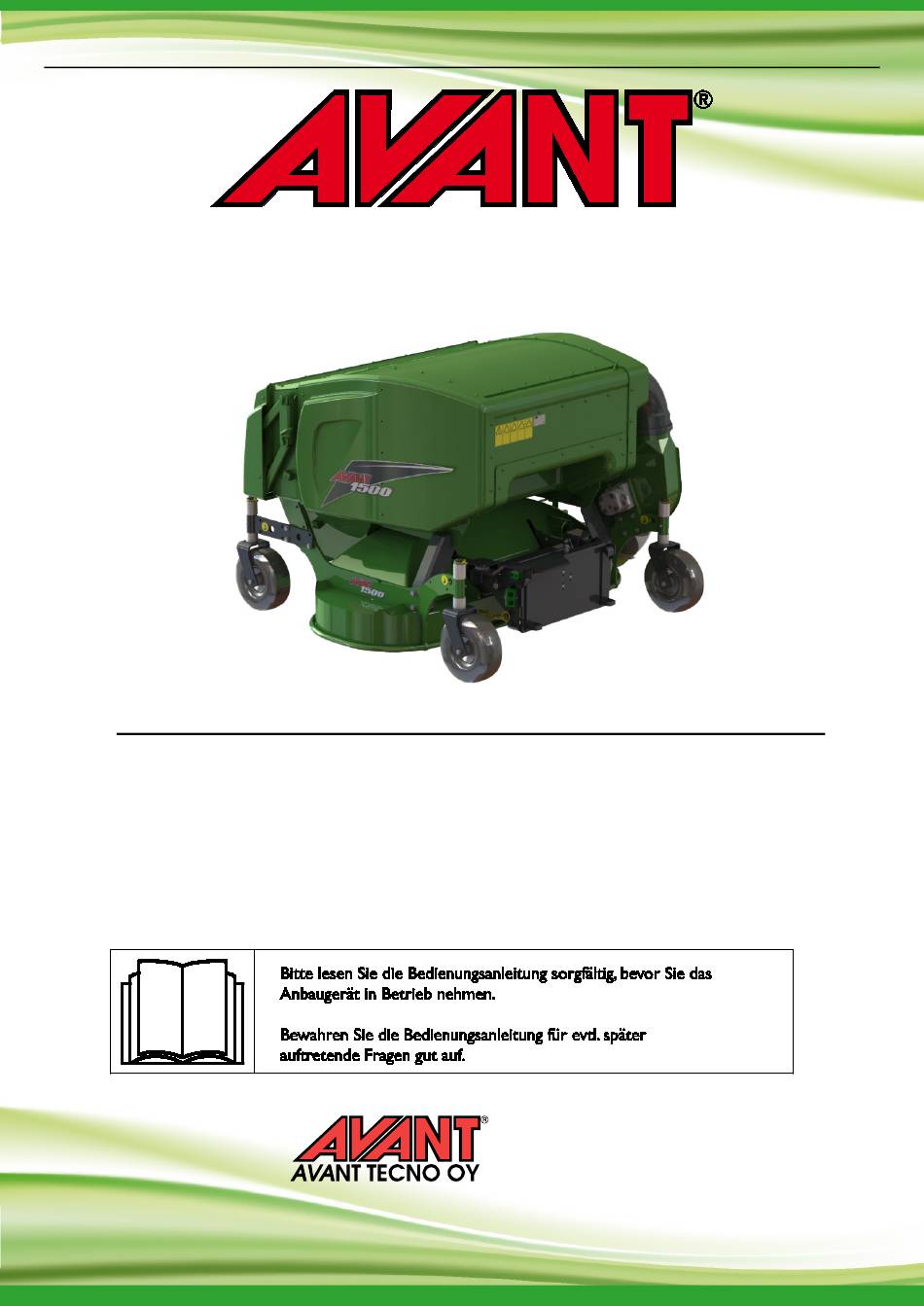

Sichelmähwerk 1500 mit Aufnahme 2018 2 INHALTSVERZEICHNIS 1. VORWORT ..............................4 In diesem Handbuch verwendete Warnsymbole ......................5 2. VERWENDUNGSZWECK ........................6 3. SICHERHEITSANWEISUNG FÜR DIE BENUTZUNG DES ANBAUGERÄTES ......7 4. TECHNISCHE DATEN ...........................11 Sicherheitsetiketten und Hauptkomponenten des Anbaugeräts ..............12 5. ZUSAMMENBAU DES ANBAUGERÄTS ....................14 Anschluss und Trennung von Hydraulikschläuchen ..................
4 (42) 1. Vorwort Avant Tecno Oy möchte Ihnen für den Kauf dieses Anbaugerätes für Ihren Avant-Lader danken. Es wurde auf Grundlage einer jahrelangen Erfahrung in der Produktentwicklung und -herstellung konzipiert und hergestellt. Indem Sie sich mit diesem Handbuch und den folgenden Anweisungen vertraut machen, gewährleisten Sie Ihre Sicherheit sowie einen zuverlässigen Betrieb und eine lange Lebensdauer des Geräts.
5 (42) In diesem Handbuch verwendete Warnsymbole Die folgenden Warnsymbole werden in diesem Handbuch verwendet. Sie weisen auf Faktoren hin, die berücksichtigt werden müssen, um das Risiko von Verletzungen oder Sachschäden zu minimieren: WARNUNG:SICHERHEITSHINWEISSYMBOL Dieses Symbol bedeutet: „Warnung, Vorsicht! Es geht um Ihre Sicherheit!“...
6 (42) 2. Verwendungszweck Beim AVANT-Sichelmähwerk mit Aufnahme 1500 handelt es sich um ein Anbaugerät, das für die in Tabelle 1 aufgeführten AVANT-Multifunktionslader geeignet ist. Der Rasenmäher ist für Heim-, aber auch für professionelle Anwendungen geeignet. Sein Verwendungszweck ist das Mähen von Rasen auf ebenen, gepflegten Böden, die frei von Steinen, Baumstümpfen, großen Ästen oder ähnlichen Hindernissen sind.
Anbaugerät am Lader verriegeln. Nicht verriegelte Anbaugeräte dürfen niemals angehoben oder bewegt werden. WARNUNG Sichelmähwerk 1500 mit Aufnahme wurden für die Verwendung durch nur einen Bediener auf einmal konzipiert. Verhindern Sie, dass andere in den Gefahrenbereich des Geräts gelangen, wenn dieses verwendet wird. ...
Seite 8
8 (42) Bedienen Sie den Mäher niemals, wenn Abdeckungen, Messerschutzvorrichtungen oder andere sicherheitsrelevante Teile nicht intakt oder nicht sicher montiert sind. Entweder die vollständige Auffangeinheit, die Seitenauswurfabdeckung oder das Mulchkit muss stets montiert sein. WARNUNG Prüfen Sie die Messer und reinigen Sie das Mähwerk regelmäßig. Lesen Sie die Anweisungen hinsichtlich Wartung und Service und verwenden Sie nur Originalmesser.
Seite 9
Gefahr durch ausgeworfene Gegenstände – Stellen Sie sicher, dass alle Schutzvorrichtungen montiert sind. Setzen Sie den Mäher niemals in Betrieb, wenn die Schutzvorrichtungen nicht vorhanden sind. Der Sichelmähwerk 1500 mit Aufnahme muss entweder mit der gesamten Auffangeinheit, mit der Seitenauswurfklappe anstelle der Auffangdüse oder mit dem gesamten Mulchkit verwendet werden.
Seite 10
10 (42) Denken Sie daran, eine entsprechende persönliche Schutzausrüstung zu tragen: Der Geräuschpegel am Fahrersitz könnte in Abhängigkeit des Ladermodells und des Betriebszyklus bei über 85 dB(A) liegen. Eine längere Lärmexposition kann zu einer Beeinträchtigung des Gehörs führen. Tragen Sie einen Gehörschutz, während Sie mit dem Lader arbeiten.
12 (42) 4.1 Sicherheitsetiketten und Hauptkomponenten des Anbaugeräts Im Folgenden werden alle Aufkleber und Markierungen auf dem Anbaugerät aufgeführt. Sie müssen auf dem Gerät sichtbar und lesbar sein. Unleserliche oder fehlende Aufkleber müssen ersetzt werden. Neue Aufkleber erhalten Sie von Ihrem Einzelhändler oder über die Kontaktadresse auf der Umschlagseite. Stellen Sie sicher, dass alle Warnaufkleber lesbar sind.
Seite 13
Teilen und lassen Sie die Ausrüstung nicht laufen. Bedienen Sie das Anbaugerät nur vom Fahrersitz aus. A37411 Typenschild des Anbaugerätes Tabelle 4 – Sichelmähwerk 1500 mit Aufnahme – Hauptkomponenten Multikupplungshalterung Schutzabdeckung Schnellkupplungsplatte und OptiFloat®- Niveauausgleich Einstellbare Stützräder (4 Stk.) Auffangbehälter...
Nicht in dem Bereich zwischen Anbaugerät und Lader aufhalten. Das Anbaugerät nur auf ebenem Untergrund anbauen.. WARNUNG Niemals ein Anbaugerät bewegen oder anheben, das nicht verriegelt worden ist. Avant-Schnellkupplungssystem: Schritt 1: Die Verriegelungsbolzen auf der Schnellkupplungsplatte anheben und rückwärts die Verriegelungsöffnung einfahren, sodass sie in der oberen...
Seite 15
Risiko eines Umkippens, Risiken von Schäden am Anbaugerät infolge einer Überlastung sowie Risiken in Zusammenhang mit unkontrollierten Bewegungen des Anbaugeräts und dessen Komponenten. Wenn Ihr Lader nicht in Tabelle 1 auf Seite¤ aufgeführt ist, konsultieren Sie bitte Ihren Avant-Händler, bevor Sie dieses Anbaugerät verwenden.
16 (42) 5.1 Anschluss und Trennung von Hydraulikschläuchen Bei Avant-Ladern sind die Hydraulikschläuche mit dem Mehrfachsteckersystem verbunden. Wenn Sie einen Avant-Lader der Serie 300-700 mit der herkömmlichen Schnellkupplung haben und auf das Mehrfachsteckersystem umsteigen möchten, Ihren Avant-Händler oder das Kundenzentrum kontaktieren, um Anleitungen oder Installationsdienstleistungen anzufordern.
Seite 17
17 (42) Trennen von Hydraulikschläuchen: Vor dem Trennen der Anschlüsse das Anbaugerät auf eine sichere Position auf einer festen und ebenen Fläche absenken. Den Steuerhebel der Zusatzhydraulik in die neutrale Position stellen. Beim Trennen des Anbaugerätes stets die Hydraulikkupplungen trennen, bevor die Geräteanbauplatte entsperrt wird, um eine Beschädigung des Schlauchs und das Verschütten von Öl zu vermeiden.
18 (42) 6. Betriebsanleitungen Prüfen Sie ein weiteres Mal das Anbaugerät und den Arbeitsbereich, bevor Sie mit der Arbeit beginnen, und prüfen Sie, ob alle Hindernisse aus dem Arbeitsbereich entfernt wurden. Eine schnelle Prüfung des Geräts und des Arbeitsbereichs vor der Bedienung ist wichtig, um die Sicherheit und die beste Leistung des Geräts zu gewährleisten.
19 (42) 6.1 Prüfungen vor der Bedienung Entfernen oder markieren Sie vor den Arbeiten alle Hindernisse, wie etwa Mülleimer, große Äste oder Steine, im Arbeitsbereich. Prüfen Sie das Gebiet auf etwaige versteckte Gräben, Kanalschächte oder andere Gefahrenbereiche. Denken Sie daran, dass sich unter hohem Gras Hindernisse verbergen könnten.
20 (42) Kippgefahr – Vermeiden Sie eine Überlastung und halten Sie schwere Lasten eng an der Maschine. Halten Sie Lasten während der Fahrt nahe am Boden, insbesondere bei Wendemanövern und auf unebenem Gelände. Es ist zu beachten, WARNUNG dass eine schwere Last oder ein großer Abstand zwischen Last und Lader und der Schwerpunkt der Ladung Auswirkungen auf das Gleichgewicht und die Bedienung des Laders haben.
Seite 21
21 (42) Bedienen die Steuerungen des Laders und dessen Anbaugeräts vorsichtig und sanft und vermeiden Sie abrupte Drehungen oder plötzliche Geschwindigkeits- oder Richtungsänderungen während der Verwendung des Sichelmähwerks. Ein fahrlässiger Betrieb kann Ihnen oder umstehenden Personen Verletzungen zufügen – Behalten Sie stets die Kontrolle über den Lader. Die Bedienung eines leistungsstarken Mähers erfordert die volle Aufmerksamkeit des Bedieners.
Seite 22
22 (42) So erzielen Sie das beste Ergebnis: Vermeiden Sie das Schneiden von nassem Gras. Nasses oder dichtes Gras kann sich unter dem Mähwerk ansammeln, wodurch die Leistung des Mähers schrittweise abnimmt. Halten Sie die Messer in gutem Zustand und den Mäher sauber. Scharfe Messer steigern die Effizienz ...
23 (42) 6.3 Arbeiten auf unebenem Boden Besondere Vorsicht ist geboten, wenn die Maschine auf abschüssigen Gelände oder an Hängen eingesetzt wird. Vorsichtig fahren, besonders auf abschüssigen, unebenen und rutschigen Bodenverhältnissen. Abrupte Änderung der Fahrrichtung und der Fahrgeschwindigkeit vermeiden . Die Bedienungselemente des Laders mit vorsichtigen und gleichmäßigen Bewegungen benutzen.
24 (42) 6.5 Einlagerung Trennen und lagern Sie das Anbaugerät auf ebenem Boden. Die beste Methode, das Anbaugerät zu lagern, ist ein Ort, der vor direkter Sonneneinstrahlung, Regen und extremen Temperaturen geschützt ist. Vermeiden Sie, dass das Anbaugerät direkt auf dem Boden aufliegt. Stellen Sie ihn z. B. auf Holzblöcke oder eine Palette.
25 (42) 6.6 OptiFloat® Das Anbaugerät ist mit einem mechanischen Niveauausgleichsystem ausgestattet, das einen effizienten Betrieb auf unebenem Gelände ermöglicht. Das Gleiten bezieht sich auf ein Gelenk, dass es dem Anbaugerät ermöglicht, den Konturen der Bodenfläche zu folgen, ohne dabei den Laderhubarm zu bewegen.OptiFloat® ermöglicht auch ein seitliches Kippen des Anbaugerätes und macht ein Gleiten des Laderhubarms überflüssig.
26 (42) 6.6.1 Sicherheitsventil Aus Sicherheitsgründen ist der Aufsatz mit einem Ventil ausgestattet, das eine Verwendung des Aufsatzes verhindert, wenn dieser vom Boden angehoben wurde. Das Ventil hält den Hydraulikfluss zum Hydraulikmotor des Aufsatzes an, wenn der Aufsatz angehoben wird oder das Niveauausgleichsystem zu niedrig eingestellt wurde.
27 (42) 6.7 Einstellen der Schnitthöhe Die Schnitthöhe kann über die Kunststoffmuffen auf den vertikalen Achsen der Radlager eingestellt werden. Der Mäher muss während der Einstellung der Höhe nicht vom Lader getrennt werden. So stellen Sie die Höhe ein: 1. Heben Sie das Anbaugerät mit dem Lader ein wenig vom Boden ab und schalten Sie den Motor ab.
Auffangvorrichtung nicht benötigt wird. Um den Mäher in den Mulchmodus zu versetzen, stellen Sie den Steuerhebel vollständig in die Aus-Position. Um den Sichelmähwerk 1500 mit Aufnahme in den Mulchmodus zu stellen, sollte das gesamte Mulch-Set montiert werden. Das Mulch-Set A34530 ist ein...
Seite 29
Montagearbeiten ausrechend gestützt wird, und wenden Sie ein sicheres Stoppverfahren an. Die Verwendung des Sichelmähwerks mit Aufnahme 1500 im Modus mit Seitenauswurf erfordert die Montage der Seitenauswurfklappe und die Entfernung des Auffanggebläses vom Mäher. Die Schläuche des Gebläses müssen blockiert werden. Der Seitenauswurf darf nur von Personen mit Erfahrung mit Hydraulikaggregaten montiert werden.
30 (42) 6.8.1 Montage der Seitenauswurfklappe Um die Seitenauswurfklappe anzubringen, montieren Sie zunächst die Halterung, den Stift und die Feder: Gefahr durch ausgeworfene Gegenstände und Schnitte. Vergewissern Sie sich, dass die Seitenauswurfklappe intakt und ordnungsgemäß befestigt ist. Die Klappe darf nur entfernt werden, wenn das Mulchkit montiert wird.
31 (42) 6.9 Entleeren des Auffangbehälters Überwachen Sie den Füllstand des Auffangbehälters, während Sie den Mäher bedienen. Wenn er nahezu voll ist, halten Sie den Mäher an, um ein Verstopfen des Auffanggebläses zu vermeiden. Fahren Sie zur Entleerungsstelle und öffnen Sie die Behälterklappe. Der Auffangbehälter wird über die Klappe Vorderseite...
32 (42) 6.10 Behebung einer Verstopfung Es ist unwahrscheinlich, dass das Mähdeck bei normalem Betrieb verstopft. Wenn nasses Gras gemäht wird oder mit zu hoher Geschwindigkeit gefahren wird, kann die Seitenauswurfklappe jedoch verstopfen. Wenn es zu einer Verstopfung kommt, prüfen Sie auch das Mähdeck und reinigen Sie sie im Bedarfsfall. Schnittgefahr –...
Wasser und Seife. Hydraulikflüssigkeit ist auch umweltschädlich, weshalb Lecks vermieden werden müssen. Beseitigen Sie alle auftretenden Leckagen, sobald Sie sie bemerken. Ein kleines Leck kann sich schnell vergrößern. Betreiben Sie das Anbaugerät nur mit jenem Hydrauliköl, das für die Verwendung in Avant-Ladern geeignet ist. Gefahr durch...
Wird ein Defekt vorgefunden, muss der Hydraulikschlauch oder die Komponente ausgetauscht werden und das Gerät darf nicht mehr verwendet werden, bis es repariert ist. Ersatzteile sind bei Ihrem nächsten AVANT- Händler oder bei einer autorisierten Servicestelle erhältlich. Überlassen Sie die Reparaturarbeiten professionellen Servicetechnikern, wenn Sie nicht über ausreichende Kenntnisse und Erfahrung hinsichtlich...
35 (42) Die Messer dürfen nicht zu stark geschliffen werden, da sie in diesem Fall sehr schnell verschleißen. Beachten Sie, dass die Messertemperatur während des Schleifens so konstant wie möglich gehalten werden sollte. Eine zu große Hitze während des Schleifens wirkt sich negativ auf die Härte und Verschleißfestigkeit des Stahls aus.
sein. Ein beschädigter Rotor muss repariert oder ausgetauscht werden, um eine Beschädigung des Hydraulikmotors zu vermeiden. Kontaktieren Sie in diesem Fall den AVANT-Servicepartner. Die Reinigung der Auffangdüse und des Auffanggebläses ist wichtig, damit diese reibungslos funktionieren. Wenn die Düse verschmutzt ist, bleibt das Gras daran haften und blockiert möglicherweise das Gebläse.
37 (42) 7.4.1 Abnehmen des Auffangbehälters Der Auffangbehälter muss zur Prüfung und Spannung des Treibriemens abgenommen werden. Abnehmen des Auffangbehälters: 1. Heben Sie den Mulcher leicht vom Boden ab. 2. Öffnen Klappe Auffangbehälters vollständig. 3. Entfernen vorderen Stützräder. 4. Lösen hinteren Kunststoffkopfschrauben (X).
38 (42) 7.5 Prüfen und Festziehen des Riemens Die Spannung und der Zustand des Antriebsriemens müssen mindestens ein Mal im Jahr zu Beginn einer jeden Mähsaison bzw. in Abhängigkeit der Verwendung auch während der Saison geprüft werden. Ein Riemen, der nicht die korrekte Spannung aufweist, fällt dem Bediener möglicherweise nicht auf, doch ein plötzliches Verrutschen oder Reißen des Riemens könnte zu gefährlichen Situationen oder Beschädigungen des Mähers oder der Messer führen.
39 (42) 8. Garantiebestimmungen Avant Tecno Oy gewährt eine Garantie von einem Jahr (zwölf Monate) ab dem Kaufdatum des von ihm hergestellten Anbaugeräts. Die Garantie deckt folgende Reparaturkosten: Die Arbeitskosten sind gedeckt, wenn die Reparatur nicht im Werk durchgeführt wird.
Seite 40
Avant Hydraulitoiminen ruohonleikkuri; Avant-kuormaajan työlaite Hydraulisk gräsklippare; arbetsredskap för Avant lastare A37411 Hydraulic lawn mower; attachment for Avant loaders Sichelmähwerk 1500 mit Aufnahme; Anbaugerät für Avant-Lader 21.12.2017 Ylöjärvi, Finland Risto Käkelä, Toimitusjohtaja / Verkställande direktör / Managing Director / Geschäftsführer...
