Montage

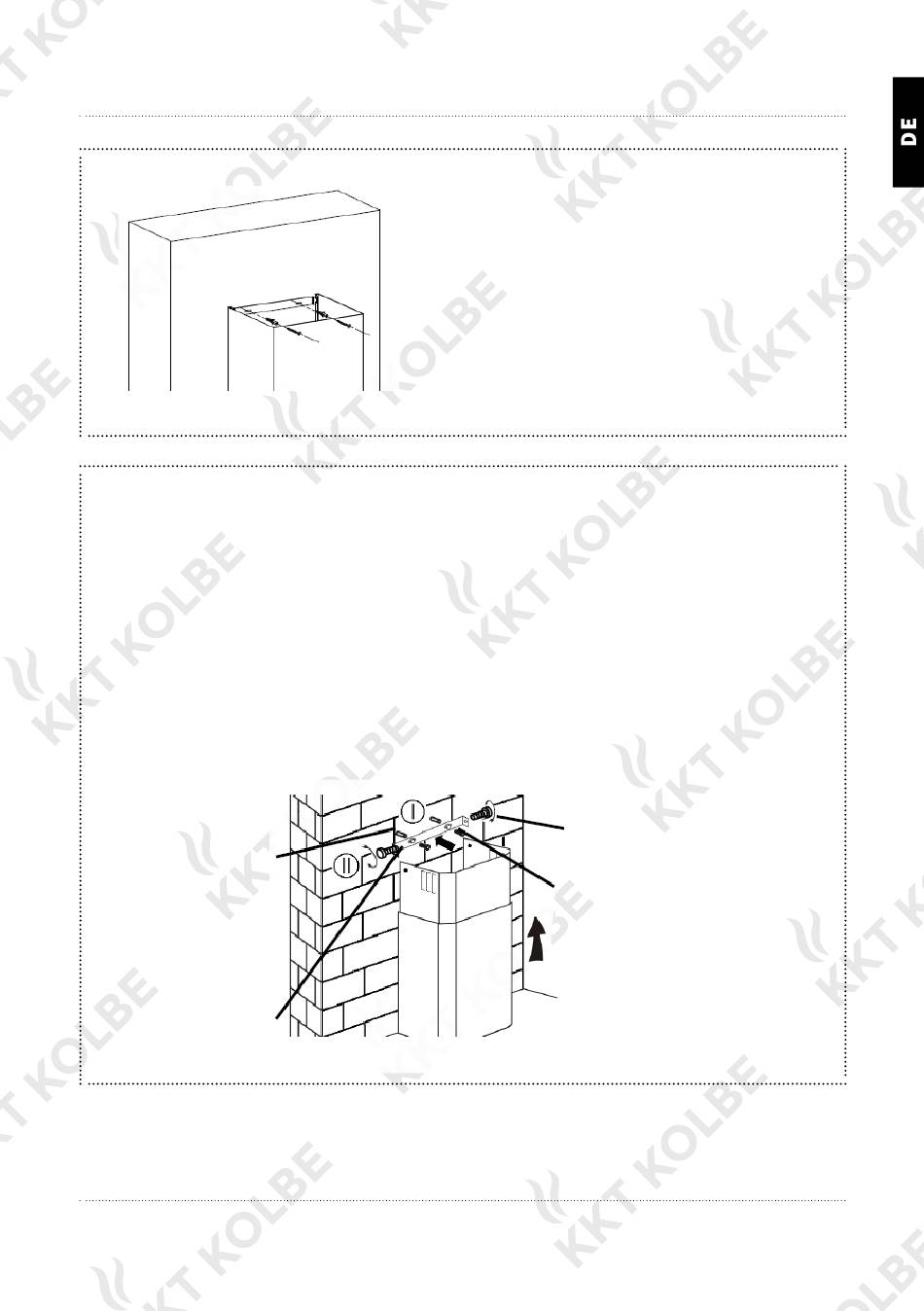

• Ziehen Sie das obere / innere Schachtteil auf die gewünschte Höhe
nach oben heraus, markieren Sie die Montagelöcher für die obere
Schachthaltung an der Wand und bohren Sie die markierten Stellen
vor.
• Befestigen Sie die Halterung für das obere Schachtteil mit 2 Dübeln
und 2x ST4 x 30mm-Schrauben an den gebohrten Stellen an der
Wand.
• Befestigen Sie das obere / innere Schachtteil mit 2 x ST4 x 8mm-
Schrauben an der Halterung.
Dübel
Schachthalterung
• Setzen Sie den Schacht auf die Dunstab-
zugshaube.
• Markieren Sie die Montagelöcher der
Schachthalterung an der Wand und boh-
ren Sie die Markierungen vor.
• Befestigen Sie die untere Kaminhalte-
rung mit 2 Dübeln und Schrauben
(4 mm x 30 mm) an der Wand.
4mm x 8mm-Schraube
4mm x 30mm-Schraube
