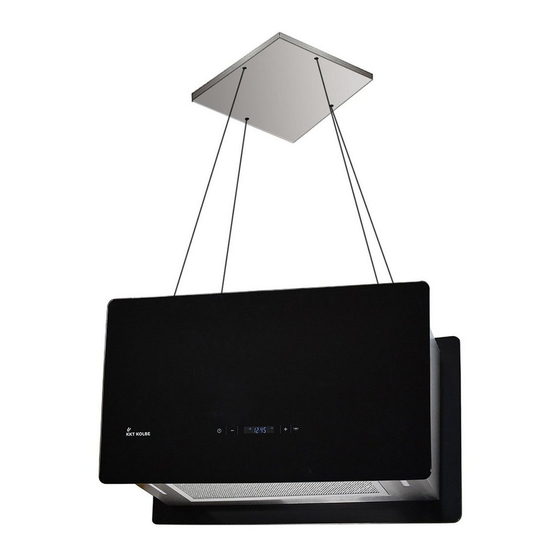

- Seite 1 Benutzerhandbuch für Ihre Dunstabzugshaube CUBE Modell: Version: 1.2 / 171117...
- Seite 2 Hinweise und Symbole Dieses Symbol auf dem Produkt oder seiner Verpackung weist dar- auf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen.
- Seite 3 Warnung • Halten Sie Kleinkinder vom Gerät fern. Die Bedienung des Gerätes durch Kinder ist nur unter Aufsicht von Erwachsenen erlaubt. • Das Gerät ist nur für den Betrieb im Haushalt ausgelegt und ist aus- schließlich dafür zu verwenden. • Die Installation ist durch qualifiziertes Fachpersonal vorzunehmen. •...
-
Seite 4: Konformiditätserklärung
Konformiditätserklärung Vielen Dank und Herzlichen Glückwunsch zum Kauf Ihrer neuen Dunstabzugshaube. Wir empfehlen Ihnen, diese Bedienungsanleitung aufmerksam zu lesen. Sie werden so mit Ihrem neuen Gerät schneller und besser vertraut. Markieren Sie die für Sie wichtigen Stellen. Bewahren Sie dieses Dokument so auf, dass Sie jederzeit darin nachschla- gen können und es möglichen Geräte - Folgebesitzern weitergeben können. -
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Allgemeine Hinweise 1.1 Bestimmungsgemäße Verwendung 1.2 Hinweise zum Umweltschutz 1.3 Allgemeine Ratschläge 2. Vor Benutzung der Dunstabzugshaube 3. Benutzung der Dunstabzugshaube 3.1 Sicherheitshinweise zum Gebrauch 3.2 Im Umluftbetrieb 4. Reinigung und Pflege 4.1 Ersetzen der Fettfilter 4.2 Aktivkohlefilter 5. -
Seite 6: Allgemeine Hinweise
Allgemeine Hinweise 1. Allgemeine Hinweise 1.2 Hinweise zum Umweltschutz 1.1 Bestimmungsgemäße Verwendung 1.2.1 Verpackung Das Verpackungsmaterial ist zu 100% wiederverwertbar . Beachten Sie bei der Entsorgung die örtlichen Vorschriften. Das Gerät ist für die Verwendung im Haushalt bestimmt. Der Hersteller haf- tet nicht für Schäden die durch bestim- mungswidrigen Gebrauch oder falsche Das Verpackungsmaterial (Plastikbeutel,... -
Seite 7: Vor Benutzung Der Dunstabzugshaube
Allgemeine Hinweise 2. Vor Benutzung der werden. Die offene Flamme könnte die Haube zerstören oder gar einen Küchen- Dunstabzugshaube brand Brand verursachen. c) Wenn Sie Speisen frittieren, lassen Sie die Pfanne niemals unbeaufsichtigt, da das Fett Feuer fangen könnte. Prüfen Sie, ob die Abzugshaube wäh- d) Eine konstante Instandhaltung ge- rend des Transports beschädigt wurde. -
Seite 8: Im Umluftbetrieb
Sicherheitshinweise zum Gebrauch Filter abgelagerte Fett entzünden. • Frittieren oder das Arbeiten mit Das Gerät einige Minuten vor Beginn der Ölen und Fetten unter der Dunstab- Kochvorgänge einschalten. zugshaube darf wegen Brandgefahr Es ist sowohl bei Abluft- als auch bei Um- nur bei ständiger Beaufsichtigung luftbetrieb empfehlenswert, das Gebläse geschehen. -
Seite 9: Reinigung Und Pflege
Reinigung und Pflege 4. Reinigung und Pflege Besondere Hinweise für Geräte mit Vor jeder Installations- Wartungs- oder Edelstahlgehäuse Reinigungsarbeit die Dunstabzugshaube vom Elektronetz trennen, indem Sie: Zur Reinigung der Edelstahlflächen eig- net sich ein im Handel erhältliches, nicht Den Netzstecker des Gerätes ziehen oder scheuerndes Edelstahl-Reinigungs- die Sicherung der Hausinstallation aus-... -
Seite 10: Aktivkohlefilter
Reinigung und Pflege 4.2 Aktivkohlefilter Normalprogramm mit 55 °C gereinigt werden. Herkömmliche Aktivkohlefilter (in der • Aufgrund möglicher Fettablagerungen Regel runde Form) können weder ge- an Geschirr oder der Ansammlung waschen, noch regeneriert werden. Sie von Speiseresten im Gittergewebe müssen bei normaler Benutzung alle 3 sollten die Metallfettfilter separat von Monate oder je nach Kochgewohnheit Geschirr und Gläsern gereinigt wer-... -
Seite 11: Störung - Was Tun, Wenn
6.1 Kundendienst Bei technischen Fragen zu Ihrem Gerät Wenn die Beleuchtung nicht wenden Sie sich bitte an: funktioniert: KKT KOLBE Kundendienst • Muss die Lampe ausgetauscht wer- den? Tel. 09502 925880 • Wurde die Lampe richtig montiert und sitz sie bis zum Anschlage in der Mail: info@kolbe.de... -
Seite 12: Installation
Installation 7. Installation Vor der Installation des Geräts unbedingt beachten: • Installation der Geräte nur an geeig- neter Stelle • Prüfen der Wand / Decke auf Tragfä- higkeit und Belastbarkeit • Prüfen des Verlaufs von elektrischen und anderen Leitungen auf und in der Wand bzw. -
Seite 13: Elektrischer Anschluss
Installation 1) Positionieren Sie die Hängeplatte an der De- cke und markieren Sie die Position der Löcher vor dem Bohren. Schließen Sie das Gerät erst dann an das Stromnetz an, wenn es ordnungsgemäß Hinweis: installiert ist. Verwenden Sie Dübel und Schrauben entspre- 7.2 Verwendung als Umlufthaube chend Ihrer Deckeneigenschaften, auf welche die Platte installiert werden muss. -
Seite 14: Gerätekomponenten
Installation 8. Gerätekomponenten (Abbildungen dienen nur zu Illustrationszwecken) Haubenkörper Aktivkohlefilter LED-Streifen, K606 2x 2 W Motorblock Metallfettfilter Filtert Fett oder gröbere Verdampfungen Filtert Geruchpartikel aus der Raumluft... -
Seite 15: Bedienung Der Dunstabzugshaube
Installation 9. Bedienung der Dunstabzugshaube Aufbau des Bediendisplays Nachlaufautomatik Leistung hochregeln/ aktivieren Booster Funktion Anzeige der Leistungsstufe Leistung Beleuchtung herunterregeln ein-/ausschalten Nachlaufautomatik: Während des Betriebs können Sie die Nachlaufautomatik aktivieren. Wenn die Anzeige der Leistungsstufe blinkt, ist diese aktiviert. Nach 15 Minuten schaltet sich das Gerät automatisch ab. -
Seite 16: Problembehebung
Problembehebung 10. Problembehebung Fehler Mögliche Ursache Lösung Beleuchtung ist an, aber Lüftungsklappe blockiert Blockierung beheben Motor läuft nicht Motor defekt Motor ersetzen Motor riecht verdächtig Motor ersetzen Nebst obigen Ursachen sind folgende möglich: Beleuchtung funktioniert Lampen defekt Lampen ersetzen nicht, Motor läuft nicht Kein Strom, Gerätekabel Sicherung kontrollieren, nicht richtig angeschlossen... -
Seite 17: Vor Montage Der Dunstabzugshaube
Installation 11. Vor Montage der Dunstabzugshaube 1. Vor der Installation die Umgebung gründlich reinigen, damit bei der ers- ten Inbetriebnahme kein Staub oder Bauschutt angesaugt werden kann. 2. Der Abluftschlauch darf nicht gemeinsam mit Gasrohren, Heissluftroh- ren etc. durch einen Schacht geführt werden. 3. -
Seite 18: Technische Daten
Montage der Dunstabzugshaube 11.1 Technische Daten Herstellername KKT KOLBE Modell CUBE60S Inselhaube Isolierstoffklasse Motor-Fördervolumen, 609,6 cbm/h Normalbetrieb (4) Motor-Fördervolumen, 703 cbm/h Intensivstufe (5) Beleuchtungsform LED-Streifen Energieverbrauch Beleuchtung 2x 2 W Energieverbrauch Haube, 165 W Normalbetrieb (4) Energieverbrauch Haube, 169 W... -
Seite 19: Gewährleistung
Zur Inanspruchnahme von Gewährleistungen ist in durch: jedem Fall die Vorlage des Kaufbeleges erforder- • Äußere chemische oder physikalische Einwir- lich.Für unsere KKT KOLBE Geräte leisten wir un- kungen bei Transport, Lagerung, Aufstellung und abhängig von den Verpflichtungen des Händlers Benutzung (z.B. Schäden durch Abschrecken aus dem Kaufvertrag gegenüber dem Endabneh-... - Seite 20 Hints and symbols Dispose of the dishwasher packaging material correctly. All packaging materials can be recycled. Plastic parts are marked with the standard international abbreviations: (e.g. PS for polystyrene, padding material) This appliance is identified according to the European guideline 2002/96/EC on waste electrical and electronic equipment -WEEE.
-
Seite 21: Safety Informations
Safety informations • Keep children away from the unit. The operation of the device by child- ren is permitted only under adult supervision. • The device is designed for household operation and is to be used exclu- sively for that. •... - Seite 22 For installation, please read the installation section. Read all the safety instructions carefully before use and keep this Instruction / Installation Manual for future reference. User’s guide Cooker hood CUBE60S Version 1.2 © 2017 KKT KOLBE Küchentechnik. KKT KOLBE is a registred trademark.
- Seite 23 Table of content Overview 1. General notes 1.1 Intended use 1.2 Protection of the environment 1.3 Tips and general advice 2. Before using the hood 3. Using the cooker hood 3.1 Operating safety information 3.2 In circulation air mode 4. Maintenance and cleaning 4.1 Changing the filters 4.2 Carbon filters 5.
-
Seite 24: General Notes
General notes 1. General notes 1.2 Protection of the environment 1.1 Intended use 1.2.1 Package The packing materials are 100% recyc- lable. Comply with local regulations for their disposal. The appliance is intended for domestic use. The manufacturer is not responsible for damage resulting from improper use or maloperation. -
Seite 25: Before Using The Hood
General notes 2. Before using the hood flames could destroy the hood or even cause a kitchen fire. c) Never leave pans unwatched when fry- ing because fat can easily catch fire. d) Constant maintenance guarantees problem-free operation and optimal Ensure that the hood has not suffered hood performance. -
Seite 26: In Circulation Air Mode
Safety • Due to the fire risk, frying or cooking with oils and fats under the hood has only to take place under durable Switch on the appliance a few minutes surveillance. prior to commencing cooking. • Attention! The risk of self-ignition It is recommended with both exhaust increases with oils which have been and circulation air modes to run the fan a... -
Seite 27: Care And Cleaning
Care and cleaning 4. Care and cleaning Special information for appliances with a stainless steel casing Prior to any maintenance or cleaning A commercially available non-abrasive work, isolate the hood from the electrical stainless steel cleaning agent should be supply by: used for cleaning stainless steel surfaces. -
Seite 28: Carbon Filters
Care and cleaning cause unpleasant odours. After washing, • Foam grease filters must be soaked the washable and regeneratable carbon once a month in warm soapy water for filter must be reactivated. This is carried 1 to 2 hours. Do not wring out; repeat out by drying the cleaned filter in an oven where required and replace the filter for 10 minutes at 100°C. -
Seite 29: Fault - What To Do If
Fault – what to do if... 6. Fault – what to do if ... Motor problems • Is there a power supply failure? • Is the plug properly inserted in the socket? • Is the fuse blown? The hood capacity is insufficient If all the above checks fail to remedy the fault, it is possible you have a more seri- / operating noise has increased:... -
Seite 30: Installation
Installation 7. Installation On installation, the minimum distance between the hob and the hood must be exactly complied with (see chapter 7.1 “Installation data“) and follow the num- bering of the steps and the additional instructions. 7.1 Installation data / dimensions Minimum distance from the lower edge of the hood body:... -
Seite 31: Electrical Connection
Installation 7.2 Electrical connection 1) Position the hanging plate on the ceiling and mark the position of the holes before drilling. Attention: Before connecting the extractor hood, check that the voltage stated on the rating Use anchors and screws according to the property of the ceiling on which you want plate (V) agrees with the supply voltage in your home. -
Seite 32: Device Components
Installation 8. Device components (Images are just for illustration purposes) Hood body Carbon filter Strip LED, K606 2 x 2 W Motor unit Metal grease filter Filters grease or coarser evaporations Filters odor particles from the air... -
Seite 33: Control Panel
Installation 9. Control panel Using the control panel Activate Power increase/ cut-off timer Boost-Function Displays the power level Power Turn the light decrease on or off Cut-off timer: During operation, you can activate the automatic timer . When the display flashes the power stage, it is enabled . -
Seite 34: Troubleshooting
Troubleshooting 10. Troubleshooting Cause Solution does light bulb burn. Serious l only. tightly. unit -75cm... -
Seite 35: Before Installation
Installation 11. Before installation 1 Clean the area thoroughly before installation, no dust or debris can be aspirated. 2 The exhaust hose must not be routed together with gas pipes, hot-air pipes, etc. through a chute. 3 The exhaust tube should be as straight as possible carried away from the cover and guided at a maximum deflection of 120 °... - Seite 36 Thank you for buying this cooker hood. Version: 1.2 / 171117...
