Montage

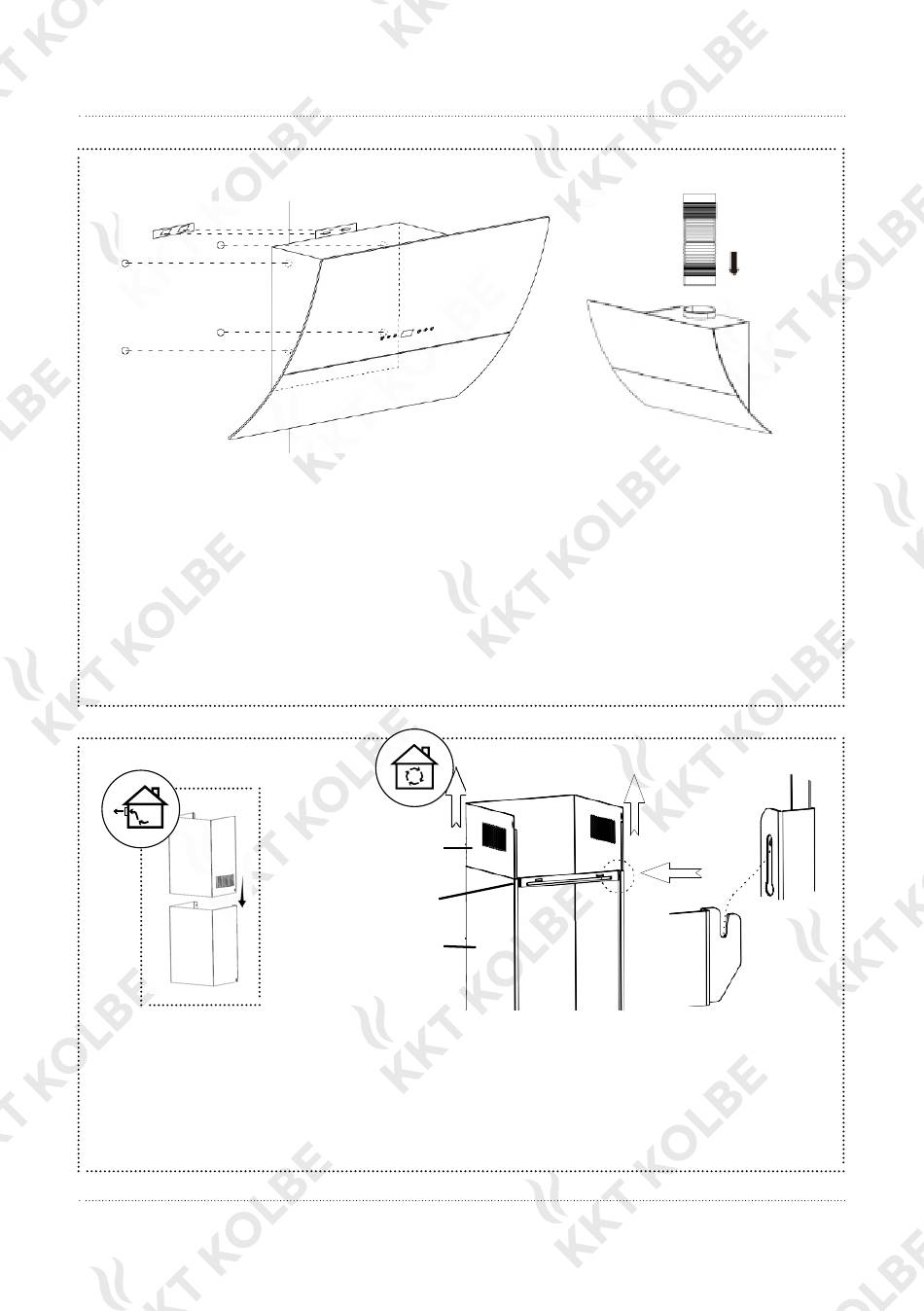

• Öffnen Sie die Glasplatte und entfernen Sie den Metallfettfilter.
Markieren Sie die vier Montagelöcher von der Innenseite der Haube aus.
• Nehmen Sie die Haube wieder ab. Bohren Sie an den markierten Stellen vier
ø 8 mm-Löcher in die Wand und stecken Sie Wanddübel in die Löcher.
Chimney installation.
• Hängen Sie die Dunstabzugshaube in die Wandhalterung ein und fixieren Sie
sie mit den Schrauben von der Innenseite der Haube aus an den Dübeln.
Place the upper chimney into lower chimney
--
--
Attach the lower chimney bracket to the lower chimney
• Befestigen Sie den Abluftschlauch am Auslass.
Mark and drill 2 holes to fix the lower chimney bracket with
--
2 wall plugs and 2 screws ST4x30mm
Upper chimney
Lowerchimney
• Schieben Sie das obere Schachtteil in das untere ein, wobei Sie auf die Position der
Lüftungschlitze entsprechen der Nutzung für Ab- oder Umluft achten
(Siehe Abbildung).
• Bringen Sie die Schachthalterung an das untere / äußere Schachtteil an.
18
Oberes / Inneres
Schachtteil
Schachthalterung
Unteres / Äußeres
Schachtteil
