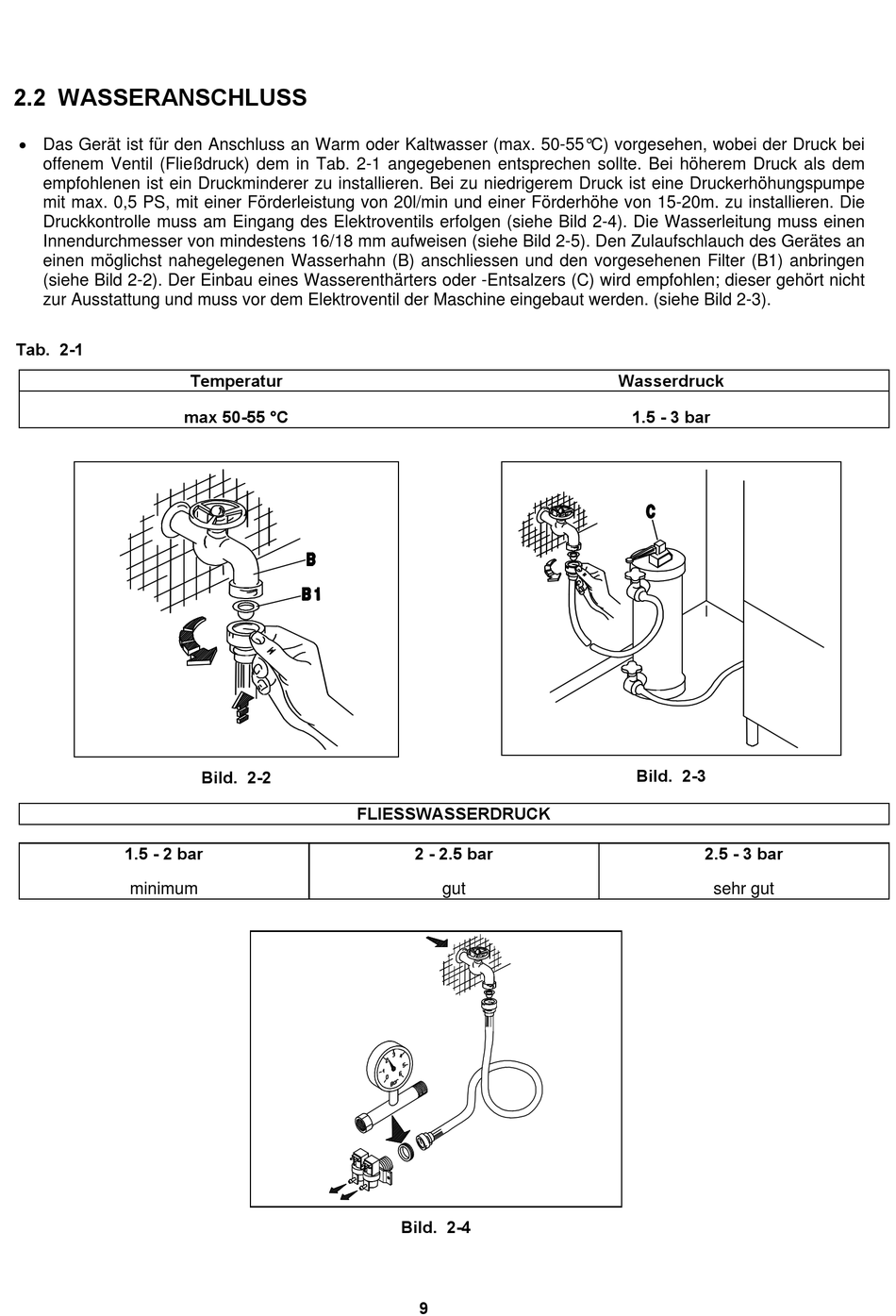

2.2 WASSERANSCHLUSS

 Das Gerät ist für den Anschluss an Warm oder Kaltwasser (max. 50-55°C) vorgesehen, wobei der Druck bei
offenem Ventil (Fließdruck) dem in Tab. 2-1 angegebenen entsprechen sollte. Bei höherem Druck als dem
empfohlenen ist ein Druckminderer zu installieren. Bei zu niedrigerem Druck ist eine Druckerhöhungspumpe
mit max. 0,5 PS, mit einer Förderleistung von 20l/min und einer Förderhöhe von 15-20m. zu installieren. Die
Druckkontrolle muss am Eingang des Elektroventils erfolgen (siehe Bild 2-4). Die Wasserleitung muss einen
Innendurchmesser von mindestens 16/18 mm aufweisen (siehe Bild 2-5). Den Zulaufschlauch des Gerätes an
einen möglichst nahegelegenen Wasserhahn (B) anschliessen und den vorgesehenen Filter (B1) anbringen
(siehe Bild 2-2). Der Einbau eines Wasserenthärters oder -Entsalzers (C) wird empfohlen; dieser gehört nicht
zur Ausstattung und muss vor dem Elektroventil der Maschine eingebaut werden. (siehe Bild 2-3).
Tab. 2-1
Temperatur Wasserdruck
max 50-55 °C 1.5 - 3 bar
Bild. 2-3
Bild. 2-2
FLIESSWASSERDRUCK
1.5 - 2 bar 2 - 2.5 bar 2.5 - 3 bar
minimum gut sehr gut
Bild. 2-4
9
