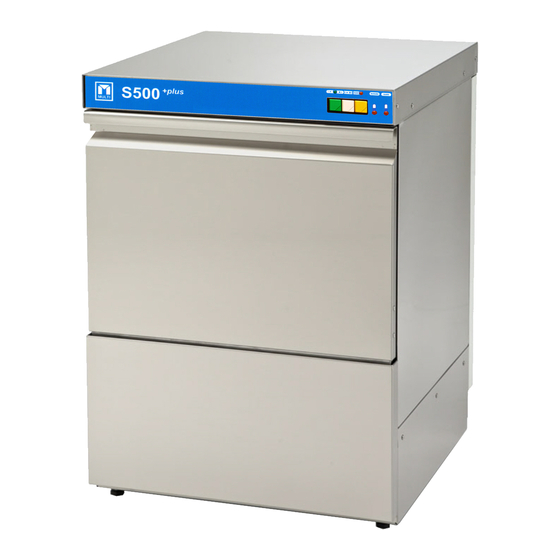

- Seite 1 REV.01 24/09/13 COD.6000947.00 MONTAGE- WARTUNGS- UND GEBRAUCHSANWEISUNG FÜR UNIVERSAL-GERÄTESPÜLMASCHINEN S500CLD +plus S500CLDP +plus BOILER DRUCKLOS 2006/95/CEE - 93/68/CEE - 2004/108/CEE...
- Seite 2 Am Ende des Arbeitstages das Gerät immer ausschalten, sowie auch Strom- Wasserversorgung unterbrechen. EINFÜHRUNG 1) Lesen Sie die Bedienungsanleitung sorgfältig durch, da sie wertvolle Hinweise in Bezug auf die Installation, den Betrieb und die Wartung enthält. Bewahren Sie diese Broschüre gut auf, damit sie dem Bediener und dem Fachmann jederzeit zur Verfügung steht.
-
Seite 3: Inhaltsverzeichnis
INDEX 1. TECHNISCHE DATEN 1.1 SCHEMATISCHE DARSTELLUNG 1.2 SCHALTPLAN 2. AUFSTELLUNG 2.1 NETZANSCHLUSS 2.1.1 ÄQUIPOTENTIALANSCHLUSS 2.2 WASSERANSCHLUSS 2.3 WASSERABLAUF 2.4 WASSERABLAUF MIT ABLAUFPUMPE FÜR S500EP 3. BETRIEBSANLEITUNGEN 3.1 INBETRIEBNAHME 3.1.1 REINIGUNGSPROGRAMME 3.1.2 REINIGUNGSMITTEL UND KLARSPÜLMITTEL 3.2 WARTUNG UND PFLEGE 3.3 VERHALTEN BEI LÄNGEREM STILLSTAND 4. -
Seite 4: Technische Daten
1. TECHNISCHE DATEN Das Maschinenschild (Bild. 1-1) befindet sich an der rechten Seite des Gerätes. Es enthält alle für die Aufstellung notwendigen Daten. Bild. 1-1 S500CLD +plus S500CLDP +plus Außenabmessungen 600 x 615 x 820 Maße des Korbs 500 x 500 ... -
Seite 5: Schematische Darstellung
1.1 SCHEMATISCHE DARSTELLUNG S500CLD S500CLDP Bild. 1-2 30 Wasserabfluss Wasseranschluss 3/4’ G... -
Seite 6: Aufstellung
2. AUFSTELLUNG Aufstellung, Inbetriebnahme und Wartung des Geräts dürfen nur von qualifiziertem Fach-Personal vorgenommen werden. Alle Anschlussarbeiten müssen unter Beachtung der geltenden Normen ausgeführt werden. Der Hersteller lehnt jegliche Verantwortung für Funktionsfehler ab, die auf nicht korrekten Anschluss zurückzuführen sind. Bei der Aufstellung muss das Gerät ausgerichtet werden. Geringe Bodenunebenheiten können durch die verstellbaren Füße (anschrauben oder/und losschrauben) ausgeglichen werden. -
Seite 7: Wasseranschluss
2.2 WASSERANSCHLUSS Das Gerät ist für den Anschluss an Warm oder Kaltwasser (max. 50-55°C) vorgesehen, wobei der Druck bei offenem Ventil (Fließdruck) dem in Tab. 2-1 angegebenen entsprechen sollte. Bei höherem Druck als dem empfohlenen ist ein Druckminderer zu installieren. Bei zu niedrigerem Druck ist eine Druckerhöhungspumpe mit max. -
Seite 8: Wasserablauf
WASSERVERBRAUCH PRO SPÜLGANG 2.5 liter 2.5 - 3 liter 2.5 - 3 liter 3 - 4 liter minimum sehr gut bei Gläserspülmaschinen gut bei Geschirrspülmaschinen sehr gut bei Geschirrspülmaschinen Bild. 2-5 2.3 WASSERABLAUF Das Abflußrohr des Geräts mit der Abflußleitung (D), nach vorherigem Einbau eines Siphons, verbinden. Eine weitere Möglichkeit ist die Aufstellung des Geräts direkt über einer Ablaufgrube (E), die mit einem geruchshemmenden Deckel verschlossen wird (F). -
Seite 9: Wasserablauf Mit Ablaufpumpe Für S500Ep
2.4 WASSERABLAUF MIT ABLAUFPUMPE FÜR S500CLDP Die ablaufpumpe schaltet sich automatisch in der Spülphase ein. Die ablaufpumpe schaltet sich automatisch in der Spülphase ein. ENTLEEREN DES TANKES AM ARBEITSENDE: Bei eingeschaltener Maschine (Taste 0-1 eingedrückt und Kontrollampe A leuchtend) ), die Tür öffnen. Überlaufrohr entfernen START-Taste mindestens 5 Sekunden lang drücken. - Seite 10 Bild. 3-1 Bild. 3-2 Bild. 3-3...
-
Seite 11: Reinigungsprogramme
3.1.1 REINIGUNGSPROGRAMME Falls die Maschine nicht mit einem Dosiergerät für flüssige Reiniger ausgestattet ist, muss nach erfolgter Füllung die Tür (I) geöffnet und das Spülmittel eingefüllt werden (ca. 2g/l Fassungsvermögen des Spülbehälters) Den gefüllten Geschirrkorb (L) einsetzen und die Tür (I) schließen. Das Programm durch Drücken des Druckknopfes (4) wählen (kurzer Spülgang (II) Taste gedrückt ÷... -
Seite 12: Wartung Und Pflege
3.2 WARTUNG UND PFLEGE Die Sauberkeit ist für die einwandfreie Funktion des Geräts sehr wichtig, es wird daher empfohlen, die Maschine am Ende jede Arbeitszyklus zu reinigen. Dazu schalten Sie den Schalter 0-I aus, spülen den Innenraum der Maschine sowie alle abnehmbaren Teile mit klarem Wasser ab, und setzen sie wieder in die Maschine ein. -
Seite 13: Verhalten Bei Längerem Stillstand
3.3 VERHALTEN BEI LÄNGEREM STILLSTAND Wenn das Gerät für längere Zeit stillstehen sollte, muß es sorgfältig gereinigt werden. Spülbehälter und Filter waschen und trocknen. Während der Stillstandperiode die Tür offen lassen. Wasser und Strom abstellen. 4. VERHALTEN BEI BETRIEBSSTÖRUNG ... -
Seite 14: Geräusch
6. GERÄUSCH Arbeitsplatzbezogeneremissionsschalldruckpegel max 66 dB(A). 7. ENTSORGUNG VON ALTGERÄTEN A.E.E. IT08020000000642 1. Wenn dieses Symbol eines durchgestrichenen Abfalleimers auf einem Produkt angebracht ist, unterliegt dieses Produkt der europäischen Richtlinie 2002/96/EC. 2. Alle Elektro- und Elektronik-Altgeräte müssen getrennt vom Hausmüll über dafür staatlich vorgesehenen Stellen entsorgt werden. -
Seite 15: Ersatzteile
10. STÖRUNGEN – URSACHEN – ABHILFE STÖRUNGEN URSACHEN ABHILFE Hauptschalter nicht eingeschaltet. Hauptschalter einschalten. 1) Grüne Kontrollampe leuchtet Hauptschalter oder Sicherungen Den Techniker rufen. nicht auf. durchgebrannt. Den Techniker rufen. Kontrollampe kaputt. Den Techniker rufen. ... - Seite 16 Wasserdruck beim Nachspülen Den Techniker rufen. 5) Unzureichende Nachspülung (zuerst überprüfen, ob Reinigung niedriger als vorgeschrieben ausreichend ist, da eine schlechte (siehe Anweisungen). - Druck am Reinigung die Spülqualität Eingang des Elektroventils messen. beeinflussen kann). Verstopfte Düsen durch ...
- Seite 18 • • MULTI GROSSKUECHEN GmbH Industriestraße, 22 27356 ROTENBURG • Telefon: 04261 94940 Fax: 04261 5486 • E-mail: info@multi-gastro.de www.multi-gastro.de...
