5. PROCESO DE LAS TUBERÍAS
El lado de la tubería de líquido está conectado mediante
una tuerca abocardada y el lado de la tubería de gas está
conectado mediante cobresoldadura.
5-1. Conexión de la tubería de refrigerante
Empleo del método abocardado
Muchos climatizadores de aire del sistema "Split" de división
convencional utilizan el método abocardado para conectar los
tubos de refrigerante que se instalan entre la unidad interior y la
exterior. Con este método, los tubos de cobre se abocardan en
cada extremo y se conectan con tuercas abocardadas.

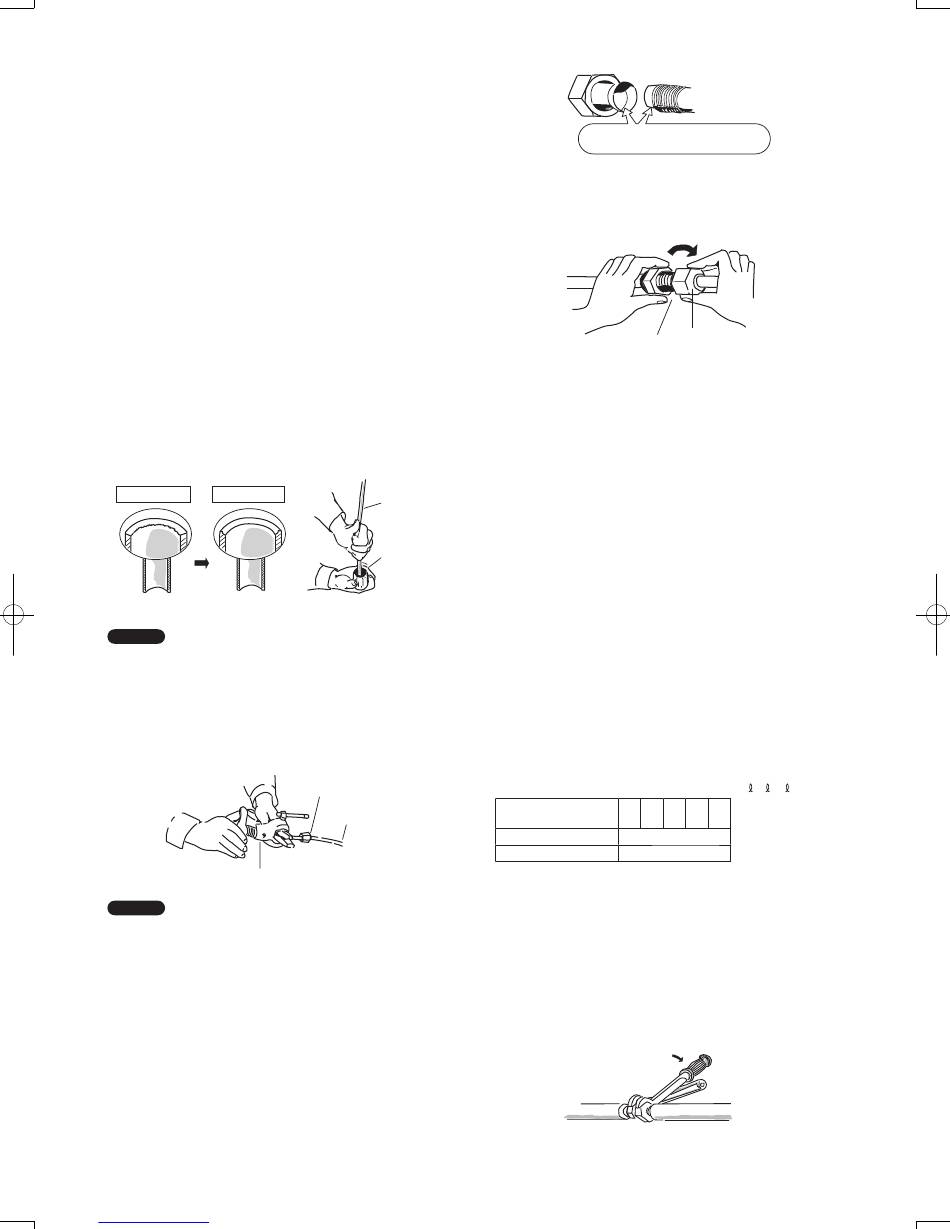

Procedimiento abocardado con una herramienta de
abocardado
(1) Corte el tubo de cobre a la longitud necesaria con un
cortador de tubos. Se recomienda cortar aprox. de 30 a
50 cm más largo que la longitud del tubo calculada.
(2) Extraiga las rebabas del extremo del tubo de cobre con
un escariador de tubos o una lima. Este proceso es
importante y debe hacerse con cuidado para conseguir
un buen abocardado. Asegúrese de impedir que entre
cualquier contaminante (humedad, suciedad, virutas
metálicas, etc.) en la tubería. (Figs. 5-1 y 5-2)
Rebabeo
Antes
NOTA
Cuando efectúe el escariado, sostenga el extremo del tubo
hacia abajo y asegúrese de que no caigan virutas de cobre
dentro del tubo. (Fig. 5-2)
(3) Extraiga la tuerca abocardada de la unidad y asegúrese de
colocarla en el tubo de cobre.
(4) Abocarde el extremo del tubo de cobre con una
herramienta de abocardado. (Fig. 5-3)
NOTA
Un buen abocardado debe tener las características siguientes:
● la superficie interior es brillante y suave
● el borde es suave
● los lados ahusados tienen una longitud uniforme
Precaución antes de conectar con fuerza los tubos
(1) Aplique una tapa de sellado o cinta impermeable para
evitar la entrada de polvo o de agua en los tubos antes de
su utilización.
(2) Asegúrese de aplicar lubricante refrigerante (aceite etílico)
en el interior de la tuerca abocardada antes de realizar las
conexiones de los tubos. Esto resulta eficaz para reducir
las fugas de gas. (Fig. 5-4)
Downloaded from www.Manualslib.com
Después
Tubo de
cobre
Escariador
Fig. 5-1
Tuerca abocardada
Tubo de cobre
Herramienta de abocardado
manuals search engine
(3) Para realizar una conexión adecuada, alinee el tubo
de unión y el tubo abocardado rectos entre sí y, a
continuación, enrosque suavemente al principio la tuerca
abocardada para obtener un acoplamiento suave. (Fig. 5-5)
● Ajuste la forma del tubo de líquido utilizando un doblador de
tubos en el lugar de instalación y conéctelo a la válvula del
lado del tubo de líquido utilizando el abocardado.
Precauciones durante la soldadura
● Sustituya el aire del interior del tubo por gas nitrógeno
para evitar que se forme una película de óxido de cobre
durante el proceso de soldadura. (No pueden utilizarse
oxígeno, dióxido de carbono ni freón.)
● No permita que el tubo se caliente demasiado
durante la soldadura. El gas nitrógeno del tubo puede
sobrecalentarse y podrían dañarse las válvulas del
sistema de refrigerante. Por lo tanto, deje que se enfríen
los tubos durante la soldadura.
● Utilice una válvula de reducción para la bombona de
Fig. 5-2
nitrógeno.
● No utilice agentes preparados para evitar la formación
de películas de óxido. Estos agentes pueden afectar
negativamente al refrigerante y al aceite refrigerante, y
pueden provocar daños y un funcionamiento incorrecto.
5-2. Conexión de tuberías entre las unidades interior
y exterior
(1) Conecte firmemente la tubería de refrigerante del lado
interior que se extiende desde la pared con la tubería del
lado exterior.
Conexión de tuberías de la unidad interior (
Tipo de unidad
interior
Tubo de gas (mm)
Tubo de líquido (mm)
(2) Para apretar las tuercas abocardadas, aplique el par de
Fig. 5-3
torsión especificado.
●
Cuando extraiga las tuercas abocardadas de las conexiones
de las tuberías o cuando las apriete después de haber
conectado las tuberías, asegúrese de utilizar 2 llaves
ajustables o llaves inglesas. (Fig. 5-6)
Si se aprietan excesivamente las tuercas abocardadas,
puede dañarse la parte abocardada, lo cual puede producir
fugas de refrigerante y causar heridas o asfixia a las
personas que estén en la habitación.
Unidad interior
50
Aplique lubricante refrigerante.
Tuerca abocardada
Unión
, ...
1 2
22 28 36 45 56
ø12,7
ø6,35
Llave dinamométrica
Llave de tuercas
Unidad exterior
Fig. 5-4
Fig. 5-5
)
n-1
Fig. 5-6
