Installation

Einleitung

Leser

Dieses Handbuch ist für Benutzer bestimmt, die die Terminologie, Funktionen und
Parametereinstellungen des ACH550 kennen. Weitere Informationen finden Sie im
Benutzerhandbuch des ACH550.
Übersicht
Der ACH550 kann für die externe Steuerung über ein System mit serieller Kommuni-
kation und Standard-Kommunikationsprotokoll eingestellt werden. Bei Nutzung der
seriellen Kommunikation kann der ACH550 entweder:
• die gesamten Steuerungsinformationen über den Feldbus empfangen oder
• über Kombinationen von Feldbussteuerung und anderen verfügbaren Steuer-
eingängen, wie Digital- oder Analogeingänge und die Steuertafel gesteuert
werden.
Zwei serielle Kommunikations-Basiskonfigurationen sind verfügbar:
• Integrierter Feldbus (EFB) – Der integrierte Feldbus verwendet die RS485
Schnittstelle an den Klemmen X1:28...32 auf der Steuer-/Regelungskarte, ein
Steuerungssystem kann mit dem Frequenzumrichter über Standard-EFB mit
Standard-Protokollen kommunizieren, BACnet ist eines der Standard-Protokolle.
• Feldbusadapter (FBA) – Siehe ACH550 Benutzerhandbuch.

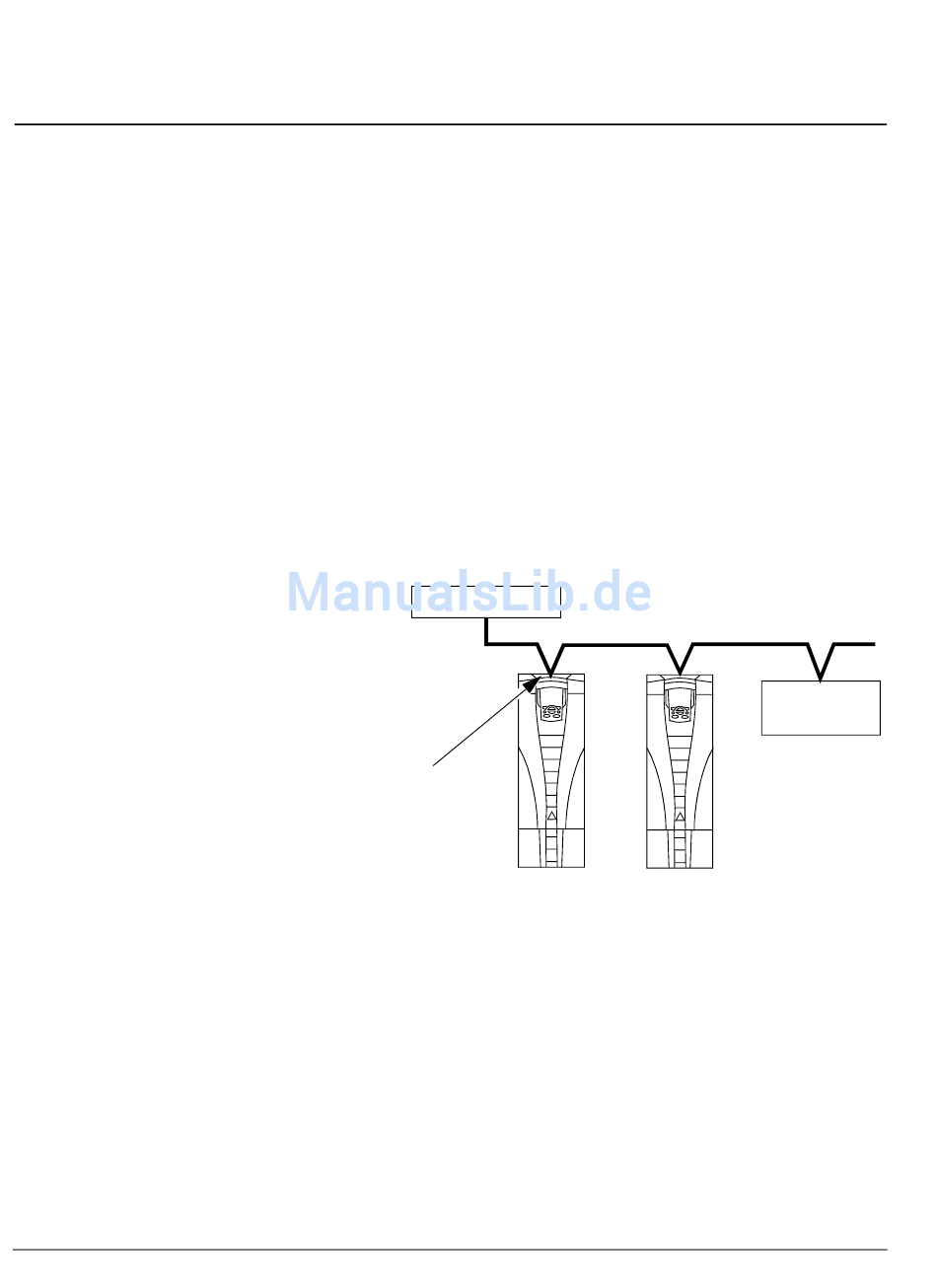

Installation
Anschluss:
• Standardmäßig integrierter Feldbus
(EFB) an Klemmen X1:28...32
• Feldbus-Adaptermodul (FBA) in
Steckplatz 2 (Option Rxxx)
ACH550 BACnet Benutzerhandbuch
Feldbus-Controller
Feldbus
Andere Geräte
