После установки металлической пластины необходимо повесить на нее сушилку. Нижний
винт надежно крепит аппарат на стене. Для монтажа сушилки следует выполнить
следующие действия.
•
Используя предоставленный шаблон, просверлите в стене три отверстия диаметром
8 мм (0,31 дюйма) (1).
•
Удалите пыль и вставьте дюбели.
•
Привинтите верхнюю пластину к стене (2).
•
Необходимо снять пластиковые крышки, закрывающие контактную колодку (впуск
питания) (3).
•
Сушилку следует навесить на металлическую опору, которая была закреплена на
стене (4).
•
Пропустите идущие от источника питания электрические кабели через отверстие
диаметром 22 мм, расположенное в задней пластиковой опорной пластине. (5).
•
Подсоедините электрические кабели к контактной колодке сушилки.
Две фазы (N, L) и провода заземления должны быть привинчены к соответствующим
контактам колодки, как показано выгравированными буквами (6).
•
После этого необходимо установить на место пластиковые крышки (10).
•
Снимите корпус воздухозаборного фильтра (7).
•
Надежно зажмите нижний винт для окончательного закрепления устройства (8).
•
Установите корпус воздухозаборного устройства и вставьте два винта, которые крепят
его на аппарате.

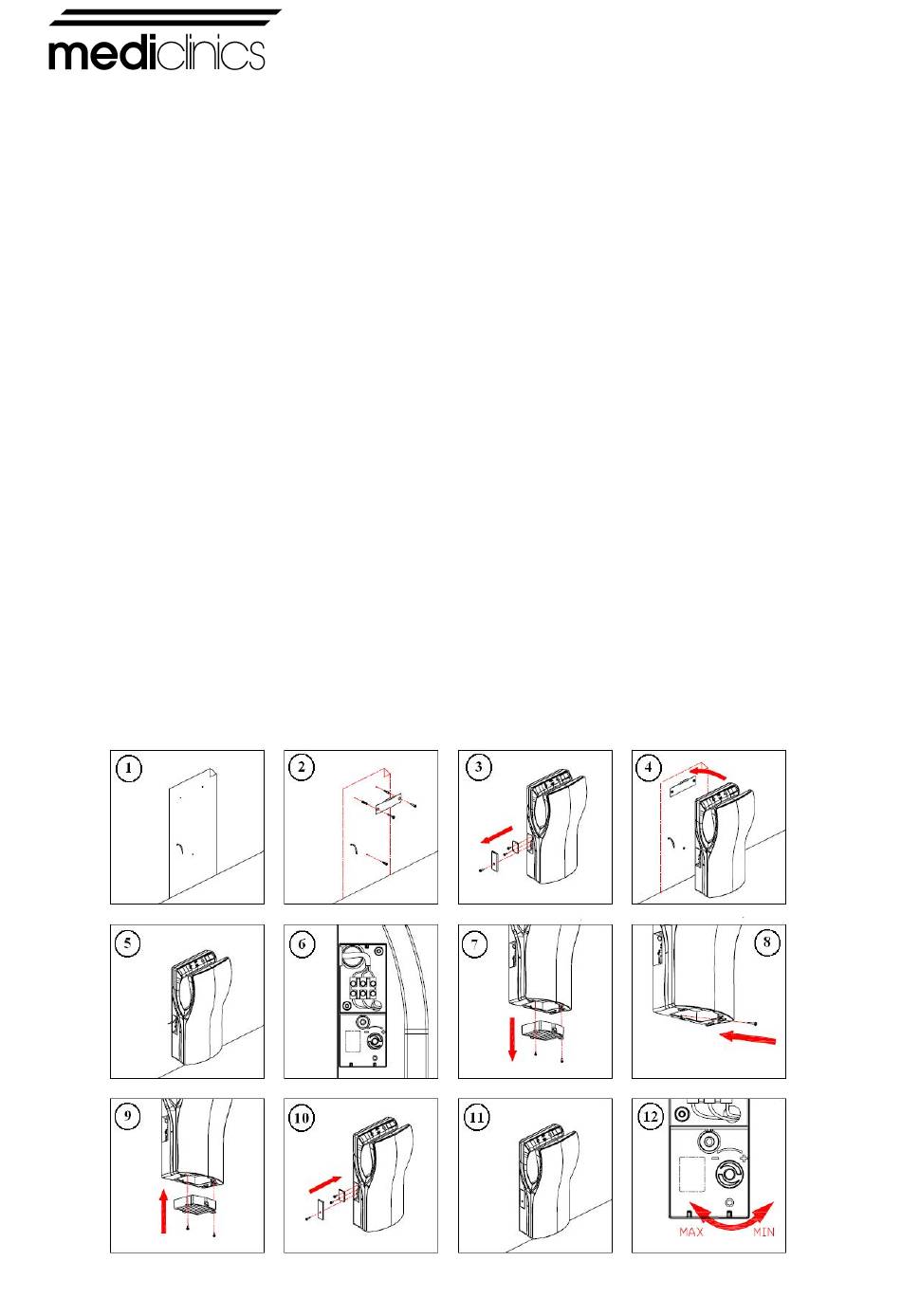

Рисунок 2
