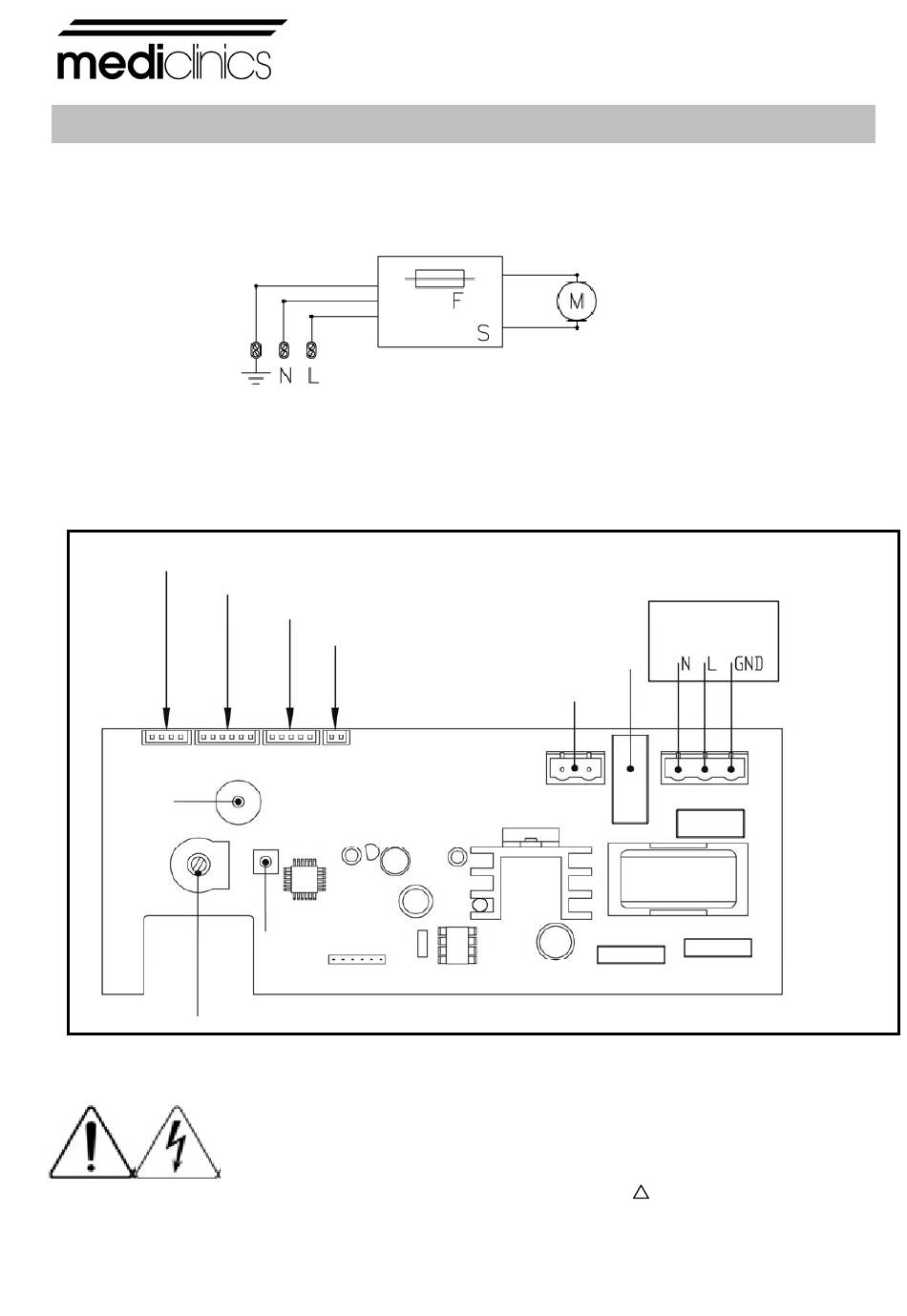

SCHÉMA DE CÂBLAGE
Câbles circuit imprimé, émetteur
Câbles circuit imprimé, récepteur
Vibreur
sonore
Potentiomètre de réglage du moteur
SCHÉMA ÉLECTRIQUE
Figure nº 9
Câbles circuit imprimé, LED éclairage informations
Câbles du moteur
Information
Figure nº 10
DANGER.
Risque de choc
électrique
S ‐ Capteur
M – Moteur
F – Fusible
Capteur de
niveau d'eau
- L'installateur doit s'assurer que le système électrique
est mis à la terre conformément aux règlementations en
vigueur.
- S'assurer que le système électrique est muni d'un
disjoncteur très sensible (l
- Avant toute opération d'entretien, vérifier que la
machine est débranchée de l'alimentation électrique.
-24-
Câbles
d'alimentation
n ≤ 0,03 A).
