Una volta collocata la piastra metallica utilizzarla come base su cui appendere l'asciugamani
elettrico. La vite inferiore serve per fissare in maniera sicura il dispositivo alla parete. Pertanto,
per montare l'asciugamani elettrico seguire i passi qui descritti.
•
Praticare nella parete tre fori con diametro di 8 mm (0,31"), servendosi dello schema di
foratura fornito in dotazione (1).
•
Dopo aver rimosso la polvere inserire gli appositi tasselli.
•
Avvitare la piastra superiore alla parete (2).
•
Rimuovere le protezioni in plastica della morsettiera (alimentazione di ingresso) (3).
•
Appendere l'asciugamani elettrico sul supporto metallico previamente fissato alla parete (4).
•
Far passare i cavi elettrici della rete tramite il foro di 22 mm di diametro presente sulla
piastra base in plastica sul retro (5).
•
Collegare i cavi elettrici alla morsettiera dell'asciugamani elettrico.
Inserire tramite avvitamento i cavi corrispondenti alle due fasi (N ed L) e alla messa a terra
nella morsettiera in modo tale da seguire le indicazioni riportate dalle lettere incise (6).
•
In seguito a tale operazione collocare correttamente i coperchi in plastica (10).
•
Rimuovere il corpo del filtro di ingresso dell'aria (7).
•
Collocare saldamente la vite inferiore per fissare completamente il dispositivo (8).
•
Collocare in posizione il corpo di ingresso dell'aria e inserire le due viti che lo fissano al
dispositivo.

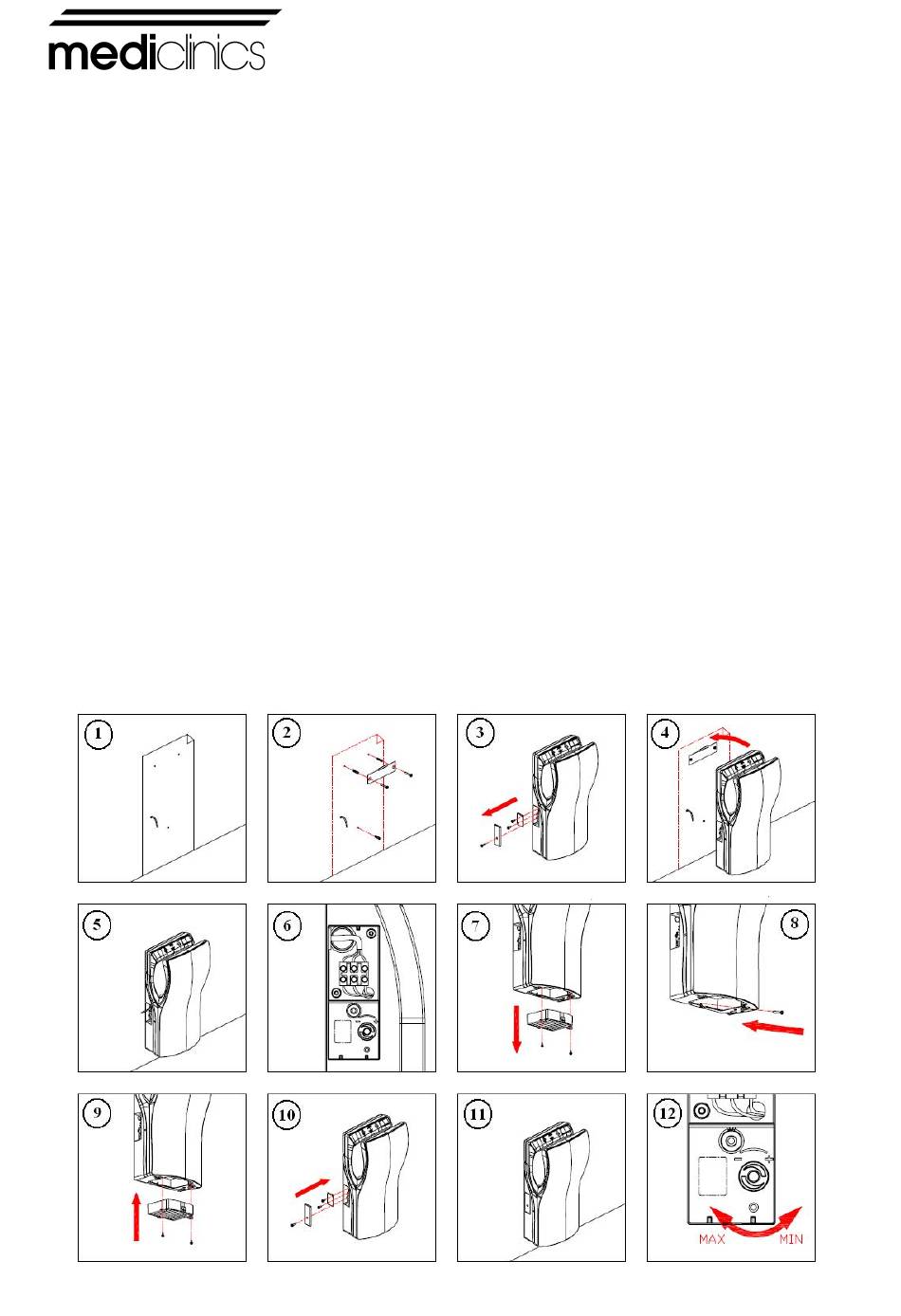

Figura nº 2
