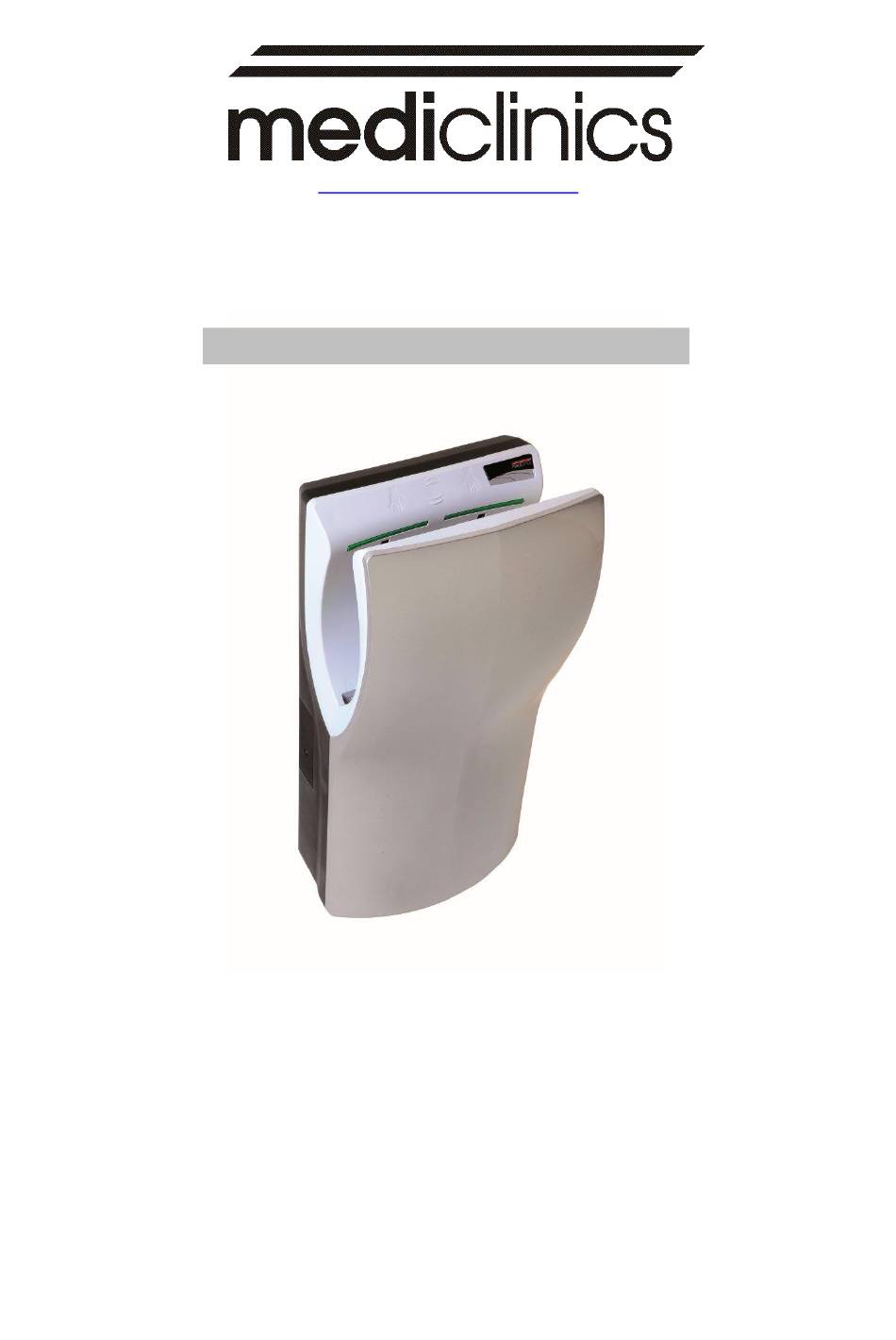

SECADORA DE MANOS / HAND DRYERS / SÉCHE-MAINS /
HÄNDETROCKNER / SECADOR DE MÃOS / ASCIUGAMANI /
СУШИЛКА ДЛЯ РУК / ΣΤΕΓΝΩΤΗΡΑΣ ΧΕΡΙΩΝ /
MANUAL DE INSTALACIÓN Y UTILIZACIÓN
INSTALLATION AND OPERATING MANUAL
MANUEL D'INSTALLATION ET D'UTILISATION
MONTAGE-UND BENUTZERHANDBUCH
MANUAL DE INSTALAÇÃO E UTILIZAÇÃO
MANUALE DI INSTALLAZIONE E D'USO
РУКОВОДСТВО ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ
ΕΓΧΕΙΡΙΔΙΟ ΕΓΚΑΤΑΣΤΑΣΗΣ ΚΑΙ ΧΡΗΣΗΣ
www.mediclinics.com
M14A / M14ACS
دﻟﯾل اﻻﺳﺗﺧدام و اﻟﺗرﻛﯾب
ﺟﮭﺎز
ﺗﺠﻔﯿﻒ
اﻟﯿﺪﯾﻦ
Inhaltsverzeichnis
Verwandte Anleitungen für Mediclinics M14A
Inhaltszusammenfassung für Mediclinics M14A
-
Seite 26: Sicherheitshinweise

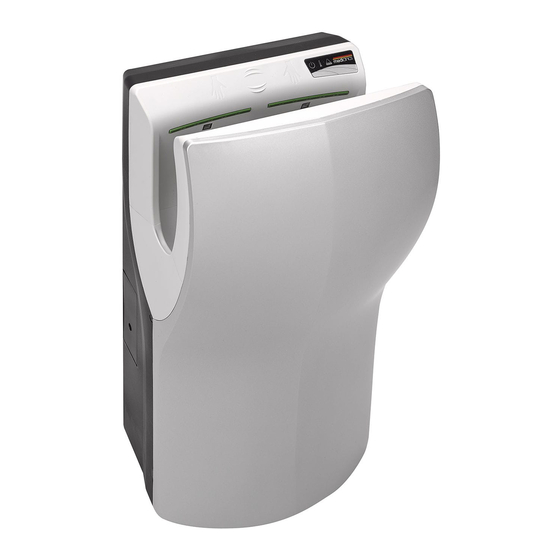

DEUTSCH SICHERHEITSHINWEISE Bitte lesen und beachten Sie sorgfältig folgende Sicherheitshinweise, bevor Sie irgendwelche Vorgänge durchführen: - Die Vorrichtung darf ausschließlich durch einen qualifizierten Techniker installiert, eingestellt oder gewartet werden. All diese Vorgänge sind stets in Übereinstimmung mit den gegenwärtigen gesetzlichen europäischen Installationsstandards und den örtlichen Installationsvorschriften vorzunehmen. - Seite 27 Strahl aus. Das Einführen der Hände unterbricht den Strahl und löst den Mechanismus des Trockners aus. · Optionale Luftstromregulierung · Mögliche Oberflächenfinish: Weiß (M14A) Seidenmatt (M14ACS) · Abmessungen: 656 mm (H) x 320 mm (B) x 226 mm (T) · Gewicht: 8.3 Kg ·...
-
Seite 28: Montage- Und Wartungsanleitung (Fachpersonal)
MONTAGE- UND WARTUNGSANLEITUNG (FACHPERSONAL) Einleitung Die ‘Dualflow Plus’ Handtrocknerserie bietet folgende technischen Leistungen: · Automatischer Betrieb. Sobald die Hände hineingesteckt werden, empfangen zwei Paar Infrarotsensoren die Bewegung und der Trockner schaltet sich automatisch ein. · Der Händetrockner ist ein Gerät mit einer elektrischen Isolierung der Klasse I (also mit Erdanschluss). - Seite 29 Hängen Sie den Trockner in diese Metallplatte ein, sobald sie montiert ist. Die untere Schraube sorgt für eine sichere Befestigung des Gerätes an der Wand. Verfahren Sie zum Zusammensetzen des Händetrockners in folgenden Schritten: · Bohren Sie mithilfe der mitgelieferten Schablone fünf Löcher mit einem Durchmesser von 8 mm in die Wand (1).
-
Seite 30: Wartung
Die Installationshöhe muss der Abbildung 3 entsprechen. Abb. 3 ACHTUNG: BEI ABMONTIERTEM GEHÄUSE LIEGEN DIE SPANNUNGSFÜHRENDEN TEILE DES GERÄTES FREI. Wartung MONTAGE, EINSTELLUNGEN UND WARTUNG DIESES HÄNDETROCKNERS DÜRFEN NUR VON QUALIFIZIERTEM FACHPERSONAL DURCHGEFÜHRT WERDEN. Einstellung der Motordrehzahl Drehen Sie das Sensor-Potenziometerrad wie in Abbildung 4, um die Motordrehzahl zu regulieren. -
Seite 31: Hinweise Zu Den Led-Anzeigen
Hinweise zu den LED-Anzeigen Die oben sichtbaren LEDs (Abbildung 5) geben an: 1.- Standby-Modus (grün) oder Betrieb (orange) 2.- Die rote LED leuchtet auf, wenn ein Motorproblem vorliegt (aufgrund einer Abnutzung der Stromabnehmer oder einer möglichen Blockierung) 3.- Die blaue LED leuchtet auf, wenn der Wasserbehälter voll ist... -
Seite 32: Anschlussdiagramm
Wasserbehälter Das Wasser aus dem Trockner wird in einem herausnehmbaren Behälter gesammelt. Wenn die maximale Kapazität des Wasserbehälters erreicht ist, ertönt ein akustischer Alarm und die blaue LED Lampe geht an (siehe Abb. Nr. 5). In diesem Fall muss der Behälter entleert werden. Es gibt zwei Möglichkeiten, den Wasserbehälter zu leeren: Die beiden seitlichen Clips des Wasserbehälters drücken und diesen nach unten ziehen, um ihn aus dem Gehäuse zu nehmen. -
Seite 33: Stromschlaggefahr
PCB-Kabel des Infrarotsenders Versorgungskabel PCB-Kabel des Infrarotempfängers PCB-Kabel der LED-Anzeigen Wasserstandssensor Motorkabel Summer Information Motor-Einstellpotentiometer Abb. 11 - Der Elektroinstallateur muss sich vergewissern, dass die Elektronik über einen den gültigen gesetzlichen Bestimmungen entsprechenden Erdanschluss verfügt. GEFAHR. - Vergewissern Sie sich, dass die Elektrik mit einem Stromschlaggefahr hochempfindlichen Unterbrecher I ∆... - Seite 67 ﯾﻣﻛن ﺿﺑط ﺳرﻋﺔ اﻟﮭواء اﻟﺗﻲ ﯾﺗم ﺗوﻟﯾدھﺎ ﻓﻲ ﺟﮭﺎز ﺗﺟﻔﯾف اﻟﯾدﯾن ﻟﻠوﺻول إﻟﻰ ﺗوازن ﻣﻣﺗﺎز ﺑﯾن ﻗوة اﻟﺗﺟﻔﯾف وﻣﺳﺗوى اﻟﺿﺟﯾﺞ اﻷﺷﻜﺎل اﻟﻤﺘﻮﻓﺮة (M14A) أﺑﯾض (M14ACS) ﻣﺻﻘول ( 656 ﻣﻠمH) x ( 023 ﻣﻠمW) x ( 622 ﻣﻠمD) اﻟﻘﯾﺎﺳﺎت اﻟوزن 3.8 ﻛﻠﻎ...
- Seite 68 ﻘﻧﻲ ﻟﻠﻔرﯾق اﻟﺗ ﻛﺗﺎب اﻟﺗرﻛﯾب واﻟﺻﯾﺎﻧﺔ .ﻣﻘدﻣﺔ ﻔﺎت اﻟﺗﻘﻧﯾﺔ اﻟﺗﺎﻟﯾﺔ ﻷﺟﮭزة ﺗﺟﻔﯾف اﻟﯾدﯾن ﺑﺎﻟﻣواﺻ ‘Dualflow Plus’ ﺗﺗﻣﯾز ﺳﻠﺳﻠﺔ ﯾﺑدأ ﺟﮭﺎزي ﺗﺣﺳس ﺗﺑدأ دورة اﻟﺗﺟﻔﯾف ﻋﻧد وﺿﻊ اﻟﯾدﯾن ﻓﻲ اﻟﺟﮭﺎز ﺗﺷﻐﯾل أوﺗوﻣﺎﺗﯾﻛﻲ ﺑﺗﺣﺳس إدﺧﺎل اﻟﯾدﯾن ﻓﻲ اﻟﺟﮭﺎز ﻣن ﻧوع ا ﺑوﺻل أرﺿﻲ ﺟﮭﺎز...
- Seite 69 ﺛﺑت اﻟﻠوﺣﺔ اﻟﻌﻠوﯾﺔ ﻋﻠﻰ اﻟﺟدار ﺑﺎﻟﺑراﻏﻲ ﻣدﺧل اﻟﺗﯾﺎر اﻟﻛﮭرﺑﺎﺋﻲ ﯾﺟب إزاﻟﺔ اﻷﻏطﯾﺔ اﻟﺑﻼﺳﺗﯾﻛﯾﺔ اﻟﺣﺎﻣﯾﺔ ﻟﻠﻘﺎﻋدة اﻟﻛﮭرﺑﺎﺋﯾﺔ ﯾﺟب ﺗﻌﻠﯾق ﺟﮭﺎز ﺗﺟﻔﯾف اﻟﯾدﯾن ﻋﻠﻰ اﻟﻣﺳﻧد اﻟﻣﻌدﻧﻲ اﻟﻣﺛﺑت ﻋﻠﻰ اﻟﺟدار ﻣﻠم ﻓﻲ اﻟﻘﺎﻋدة اﻟﺑﻼﺳﺗﯾﻛﯾﺔ ﻗم ﺑﺗﻣرﯾر اﻷﺳﻼك اﻟﻛﮭرﺑﺎﺋﯾﺔ ﻣن اﻟﻠوﺣﺔ اﻟﻛﮭرﺑﺎﺋﯾﺔ ﻋﺑر اﻟﺛﻘب اﻟﺧﻠﻔﻲ ﺑﻘطر...
- Seite 70 ﯾﺟب أن ﯾﻛون ارﺗﻔﺎع اﻟﺗرﻛﯾب ﻣطﺎﺑﻘ ﺎ ً ﻟﻣﺎ ھو ﻣوﺿﺢ ﻓﻲ اﻟﺻورة رﻗم 3 ﺻورة رﻗم ﻋﻧد ﻓﺻل اﻟﻔﻠﺗر ﻣن اﻟﺟﮭﺎز ﺗﺻﺑﺢ اﻷﺟزاء اﻟداﺧﻠﯾﺔ ﻣﻛﺷوﻓﺔ اﻧﺗﺑﺎه .ﺻﯾﺎﻧﺔ أﺷﺨﺎص ﻟﻢ ﯾﺘﻢ ﺗﻤﺮﯾﻨﮭﻢ ﺑﺸﻜﻞ ﺻﺤﯿﺢ ﻟﻠﻘﯿﺎم ﺑﺬﻟﻚ ﻣﻦ ﻗﺒﻞ ﺘﮫ اﻟﺠﮭﺎز وﺻﯿﺎﻧ ﯾﺠﺐ...
- Seite 71 ﻣﻌﻠوﻣﺎت اﻟﻣؤﺷر اﻟﺿوﺋﻲ ﺗﺷﯾر إﻟﻰ ﺻورة رﻗم اﻟﻣؤﺷرات اﻟﺿوﺋﯾﺔ ﻓﻲ اﻟﺟﮭﺔ اﻟﻌﻠوﯾﺔ ﻟﺟﮭﺎز ﺗﺟﻔﯾف اﻟﯾدﯾن ﻟون ﺑرﺗﻘﺎﻟﻲ أو وﺿﻊ اﻟﺗﺷﻐﯾل ﻟون ﺧﺿراء ﺗوﻗف ﯾﺿﻲء اﻟﺿوء اﻷﺣﻣر ﻋﻧدﻣﺎ ﺗﺣدث ﻓﻲ اﻟﻣﺣرك ﻣﺷﺎﻛل اﺳﺗﮭﻼك ﺑﺳﺑب ﺗﻠف اﻟﻔراﺷﻲ أو اﻧﺳداد اﻟﻣﺣرك ﯾﺿﻲء اﻟﺿوء اﻷزرق ﻋﻧد اﻣﺗﻼء ﺧزان اﻟﻣﺎء...
- Seite 72 ﺧزان اﻟﻣﺎء ﻋﻧدﻣﺎ ﯾﺻل اﻟﻣﺎء إﻟﻰ اﻟﻣﺳﺗوى اﻷﻋﻠﻰ ﺳوف ﯾﺻدر ﺟﮭﺎز اﻹﻧذار اﻟﺻوﺗﻲ وﯾﺿﻲء اﻟﺿوء ﯾﺗﺳرب اﻟﻣﺎء ﻣن اﻟﯾدﯾن إﻟﻰ ﺧزان ﻣﯾﺎه راﺟﻊ اﻟﺻورة رﻗم زرق اﻷ ﯾﺟب ﻋﻧدھﺎ ﺗﻔرﯾﻎ ﺧزان اﻟﻣﺎء ﻟﺗﻔرﯾﻎ ﺧزان اﻟﻣﺎء ﯾﺟب اﻟﺿﻐط ﻋﻠﻰ اﻟزر ﻛﻣﺎ ھو ﻣوﺿﺢ ﻓﻲ اﻟﺻورة رﻗم 8 ﺻورة...
- Seite 73 PCB أﺳﻼكIR ﻧﺎﺷﺮ PCB أﺳﻼكIR ﻣﺴﺘﻘﺒﻞ اﻷﺳﻼك اﻟﻜﮭﺮﺑﺎﺋﯿﺔ PCB ﻣﺆﺷﺮات ﺿﻮﺋﯿﺔ أﺳﻼك ﺟﮭﺎز ﺗﺤﺴﺲ ﻣﺴﺘﻮى أﺳﻼك اﻟﻤﺤﺮك ﺻﻔﺎر اﻟﻤﻌﻠﻮﻣ ﺎت ﻣﻘﯿﺎس ﺿﺒﻂ اﻟﻤﺤﺮك ﺻورة رﻗم ﯾق اﻟﺗرﻛﯾب ﻣن ﺗرﻛﯾب وﺻل أرﺿﻲ ﻓﻲ اﻟﺟﮭﺎز ﺣﺳب اﻟﻘواﻧﯾن اﻟﺳﺎرﯾﺔ ﯾﺟب أن ﯾﺗﺄﻛد ﻓر...
- Seite 76 M14A M14ACS اﻟﻧوع : ﺎم ﻣﻌطﯾﺎت ﻋ ﺑﯾﺿﺎء ﻻﻣﻌﺔ اﻟﺗﻐطﯾﺔ 220 – 240 ھرﺗز 06-05 / واط اﻟﺗﯾﺎر اﻟﻛﮭرﺑﺎﺋﻲ 5 أﻣﺑﯾر اﺳﺗﮭﻼك اﻟطﺎﻗﺔ )5,1 ﺣﺻﺎن ( 001.1 واط ﺗﺻﻧﯾف اﺳﻣﻲ اﻟوزن 8,3 Kg (183 lb) IP X4 I ﺻﻧف ﻧوع اﻟﻌزل اﻟﻛﮭرﺑﺎﺋﻲ...
- Seite 77 ELIMINACIÓN DE RESIDUOS DE APARATOS ELÉCTRICOS Y ELECTRÓNICOS POR PARTE DE USUARIOS DOMÉSTICOS EN LA UNIÓN EUROPEA. El producto que ha adquirido ha sido diseñado y fabricado con materiales y componentes de alta calidad que pueden ser reciclados y reutilizados.
- Seite 80 MEDICLINICS, S.A. Industria, 54 E-08025 BARCELONA SPAIN Tel.: +34 934 464 700 Fax: +34 933 481 039 info@mediclinics.com 28/01/14 COD.: 9631004SMD www.mediclinics.com...
