Einbauanleitung
vbox 120

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für drexel und weiss vbox 120

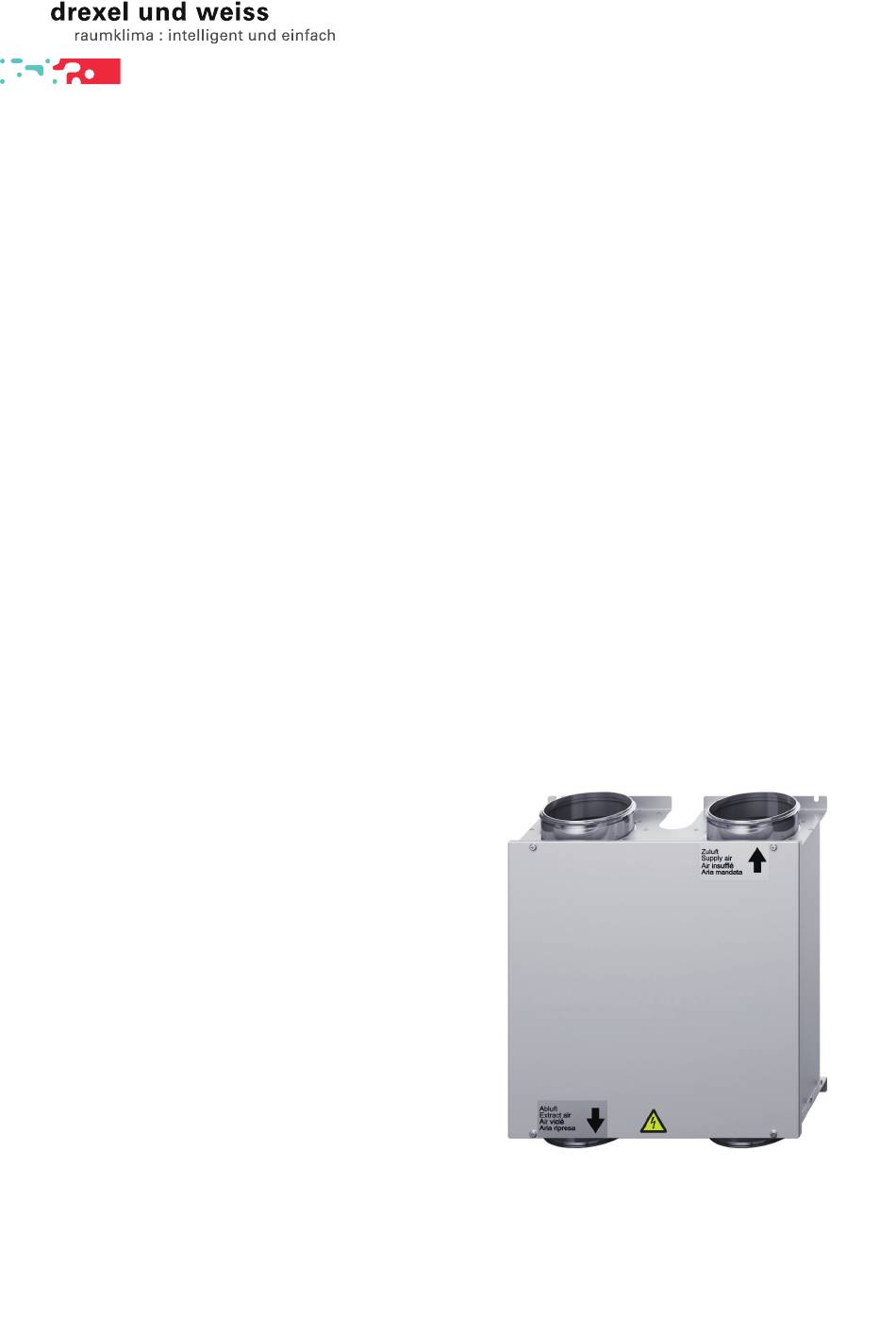

  • Seite 1 Einbauanleitung vbox 120...
  • Seite 3: Inhaltsverzeichnis

    Sicherheitshinweise ......................4 Typenschild ........................4 Kundeninformation ....................5 Einführung ..........................5 Bestimmungsgemäße Verwendung .................5 Fehlanwendungen ......................5 Wartungsintervalle ......................5 Maßzeichnungen ......................6 vbox 120 (Rechtsausführung) ...................6 vbox 120 (Linksausführung) ....................7 Verpackung und Montage..................8 Verpackung .........................8 Montage..........................8 Gerätezubehör ......................10 Raumbediengerät ......................10 Schalldämpfer ......................... 10 CO2-Sensor ........................
  • Seite 4: Technische Daten

    Achtung: Weist darauf hin, dass das Nichtbeachten der empfohlenen Vorsichtsmaß- nahmen zu Sachbeschädigung führen kann. Hinweis: Anmerkungen mit nützlichen Tipps und Informationen für den praktischen Einsatz. Typenschild Das Typenschild befindet sich an der Rückwand im Gerät. Seite 4 Einbau vbox 120...
  • Seite 5: Kundeninformation

    Luft, explosive Abluft) sind ebenfalls nicht zulässig. Wartungsintervalle Wir empfehlen, alle drei Jahre eine Gerätewartung durch den Werkskundendienst bzw. den autorisierten Partnerbetrieb durchführen zu lassen. • Überprüfung und Reinigung aller Komponenten • Überprüfung der Steuer- und Regeleinheit Seite 5 Einbau vbox 120...
  • Seite 6: Maßzeichnungen

    Maßzeichnungen vbox 120 (Rechtsausführung) 1. Zuluft (DN 125) 2. Abluft (DN 125) 3. Steuerung 4. Kabeldurchführung Seite 6 Einbau vbox 120...
  • Seite 7: Vbox 120 (Linksausführung)

    120 (Linksausführung) 1. Zuluft (DN 125) 2. Abluft (DN 125) 3. Steuerung 4. Kabeldurchführung Seite 7 Einbau vbox 120...
  • Seite 8: Verpackung Und Montage

    Arbeiten möglich. Das Gehäuse darf nicht durchbohrt werden! Hinweis: Wird das Gerät mit Blenden oder Verkleidungen verbaut, muss eine Revision von mindestens 500x500 vorgesehen werden. Die vbox wird an der Wand oder an der Decke montiert. min. 500 Seite 8 Einbau vbox 120...
  • Seite 9 Befestigen Sie die Geräte an den dafür vorgesehenen Montagenuten am Gerät! Oder befestigen Sie die Geräte mit Rohrschellen an der Luftleitung. Hinweis: Verlassen Sie das Gerät nie in geöffnetem Zustand auf der Baustelle! Seite 9 Einbau vbox 120...
  • Seite 10: Gerätezubehör

    Dieser Schalldämpfer deckt sowohl die Anforderung an die Dämpfung des Strömungsrauschens, als auch jene der wohnungsweisen Schalldämpfung ab. Vermeidung von Telefonieschall zwischen Räumen: Um auch Telefonieschall innerhalb der Wohnung zu unterbinden, empfehlen wir den Einsatz von Telefonieschalldämpfern, z.B. Quadrosilent Ø 100, 500 lang Seite 10 Einbau vbox 120...
  • Seite 11: Co2-Sensor

    Die Anschlussstutzen sind mit einer Gummidichtung versehen. Durch Auftragen eines säure- freien Gleitmittels können Rohranschlüsse leichter eingerichtet werden. Achten Sie bei der Aus- führung der Anschlüsse darauf, dass die Steuerung für Anschluss- und Revisionsarbeiten frei zugänglich bleibt. Symbole Zuluft Abluft Seite 11 Einbau vbox 120...
  • Seite 12: Elektrische Anschlüsse

    Um Fehlfunktion oder Defekte zu vermeiden, müssen vor der Inbetriebnahme alle Datenleitungen auf Durchgang und Funktion geprüft werden! Um die korrekte Verdrahtung zu testen, wird eine Prüfung nach DIN EN 50346 mit einem geeigneten Durchgangsprüfgerät empfohlen. Seite 12 Einbau vbox 120...
  • Seite 13: Steuerungsplatine Und Netzanschluss

    Data-Link .....Datenleitung (Twisted-Pair-Kabel KAT 5 / RJ-45-Stecker) EXT ......Lüfterstufe 3 oder Party mit externem Schalter (2x0,75²) 5V Pull-Up K-HST1 ......Kontakt Heizstufe 1 (max.2,5A!) potenzialfreier Kontakt K-HST2 ......Kontakt Heizstufe 2 (max.2,5A!) potenzialfreier Kontakt RBG ......Raumbediengerät (Twisted-Pair-Kabel KAT 5 / RJ-45-Stecker) Seite 13 Einbau vbox 120...
  • Seite 14: Netzwerke

    Adressbereich (ID) zugeordnet bekommen haben. Bei falscher Adressierung funktioniert die Anlage nicht. Achtung: Verletzungen und Sachbeschädigung durch unsachgemäß ausgeführte Arbeiten möglich. Netzwerklösungen, die über die hier vorgestellten Varianten der Datenkommunikation hinausgehen, klären Sie vor der Umsetzung bitte genau mit Ihrem Planer ab. Seite 14 Einbau vbox 120...
  • Seite 15: Psiionet Mit T-Adapter

    T-Adapter RBG-x vbox Top n RBG-x vbox Top 2 RBG-x vbox Top 1 centro Die maximale Kabellänge zwischen den Geräten beträgt 100 m. Die maximale Kabellänge zwischen Gerät und Raumbediengerät beträgt ebenfalls 100 m. Seite 15 Einbau vbox 120...
  • Seite 16: Psiionet Durchgeschleift

    RBG-x vbox Top n RBG-x vbox Top 2 RBG-x vbox Top 1 centro Die maximale Kabellänge zwischen den Geräten beträgt 100 m. Die maximale Kabellänge zwischen Gerät und Raumbediengerät beträgt ebenfalls 100 m. Seite 16 Einbau vbox 120...
  • Seite 17: Psiionet Mit Versorgungsspannung Über Zentrales Lüftungsgerät

    500 m nicht über- centro schreiten. Bitte beachten, dass bei dieser Vernetzung pro Zentralgerät maximal 12 vboxen + 12 Raumbediengeräte möglich sind! Die maximale Kabellänge zwischen Gerät und Raumbediengerät beträgt ebenfalls 100 m. Seite 17 Einbau vbox 120...
  • Seite 18 2. Bei allen vboxen, außer der letzten vbox im Netzwerk den Busabschluss Jumper JP2 entfernen. (siehe „Steuerungsplatine und Netzanschluss“ auf Seite 13). Zentralgerät vbox vbox vbox vbox max.12! Hinweis: Bei dieser Variante sind maximal 12 vboxen möglich! Hinweis: Den Busabschluss an der letzten vbox NICHT entfernen! Seite 18 Einbau vbox 120...
  • Seite 19: Fehlervermeidung / Checkliste

    Fehlervermeidung / Checkliste  vbox 120 montiert, frei von mechanischer Spannung Revision frei zugänglich Steuerung frei zugänglich Revisionsdeckel montiert Datenleitung geprüft Seite 19 Einbau vbox 120...
  • Seite 20 Impressum Herausgeber: drexel und weiss energieeffiziente haustechniksysteme gmbh © 2017 alle Rechte vorbehalten Achstrasse 42, 6922 Wolfurt T +43 55 74 47895-0 F +43 55 74 478 95-4 office@drexel-weiss.at www.drexel-weiss.at ATU 35542007;FN 192604t; Firmenbuchgericht Feldkirch Dokumentnummer: 900.5075_06_EA_vbox_120_DE...
