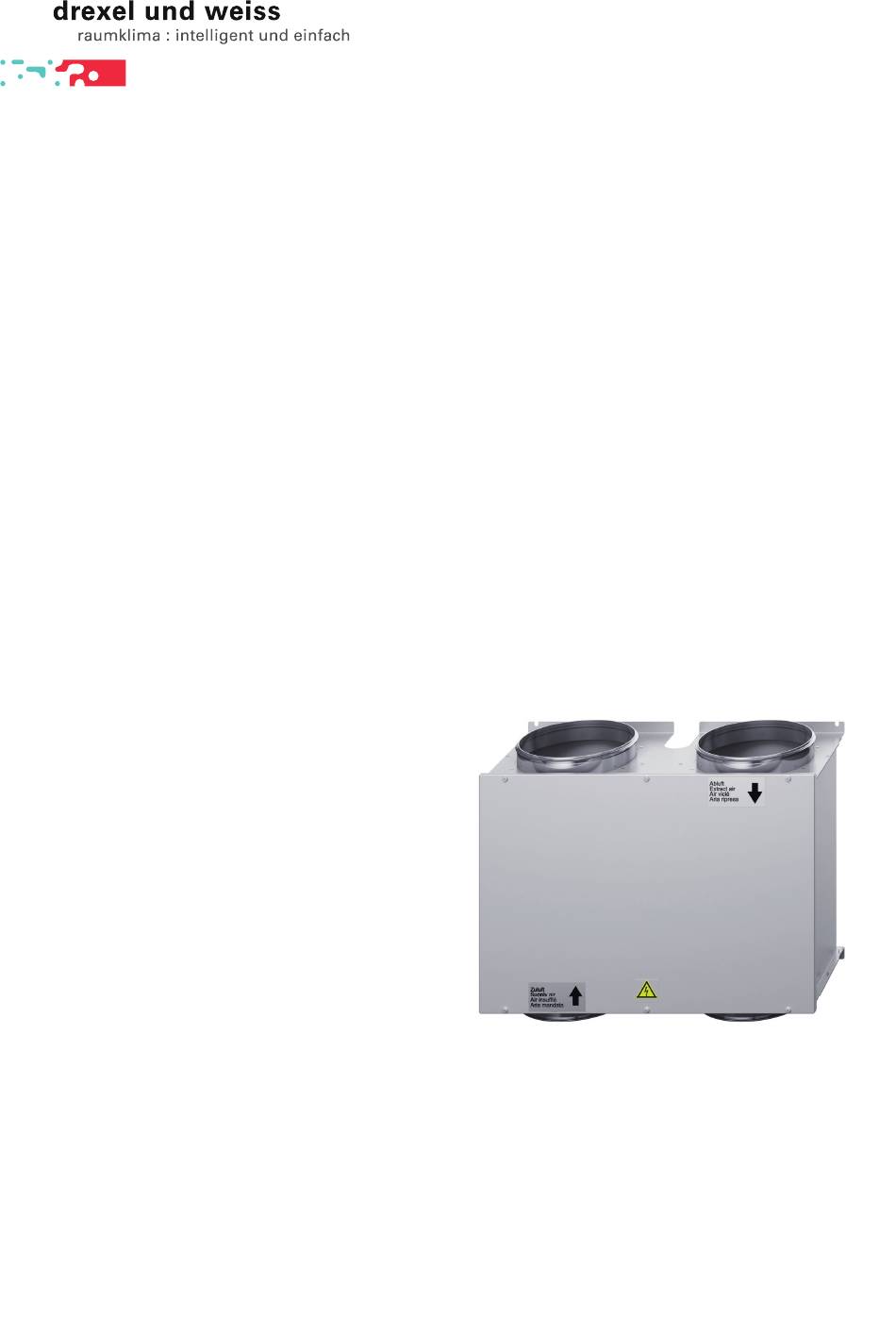

- Seite 1 Inbetriebnahmeanleitung vbox 300...
-
Seite 3: Inhaltsverzeichnis
Sprache einstellen ................6 Datum und Uhrzeit einstellen .............7 Betriebsparameter einstellen ..............8 Raumbediengerät einstellen ID120:RBG-TP ........8 Betriebsparameter Raumbediengerät ..........9 vbox einstellen ID150:vbox 300:VB ........... 10 Betriebsparameter vbox 300 ............. 10 Lüfterstufen-Betrieb einstellen ............14 Lüfterstufen manuell einstellen ............14 Lüfterstufen programmieren ............14... -
Seite 4: Sicherheitshinweise
Arbeiten • Erforderliche Sensoren laut Einbauanleitung möglich. Die Erstinbetriebnahme darf ausschließ- installiert und mit Steuerung verbunden lich von einer durch drexel und weiss autorisierten • Temperaturfühler T_BW_EHZ installiert, auch Fachperson durchgeführt werden. Dabei sind die wenn kein Elektroheizstab vorhanden... -
Seite 5: Bedienung
Bedienung Lüfterstufe 3, Automatik Die Bedienung erfolgt über ein Touch-Panel. Lüfterstufe 0, manuell Auf der Hauptseite werden die für den Betrieb Ihrer Anlage relevanten Temperaturen, Datum und Lüfterstufe 1, manuell Uhrzeit angezeigt. In der Informationsleiste (Info) unten können Sie den aktuellen Status des Gerätes Lüfterstufe 2, manuell ablesen. -
Seite 6: Inbetriebnahme
„Bad+“ , aktivieren der Funktion Möglichkeit 1 BAD+ Nach dem Einschalten des Gerätes erscheint auf dem Touch-Panel der Startbildschirm: „Heizung+“ , aktivieren der Funktion HEIZUNG+ drexel und weiss „Einzelraumregelung“ , öffnet das Menü Einzelraumregelung „Sollwerte“ , öffnet das Menü Soll- werte SETUP Version „Inbetriebnahme Assistent“... -
Seite 7: Datum Und Uhrzeit Einstellen
Datum und Uhrzeit einstellen Wählen Sie auf der Menüseite die Schaltfl äche Gerätename Datum /Uhrzeit Uhrzeit 09:38 Stunden bzw. Minuten auswählen. Betriebsart Automatikbetrieb Der einzustellende Wert blinkt. Uhrzeit einstellen. eingestellte Uhrzeit bestätigen. Seite verlassen. Badheizung Nachtauskühlung Hinweis: Das Datum und die Uhrzeit müs- sen bei der Inbetriebnahme eingestellt werden. -
Seite 8: Betriebsparameter Einstellen
Betriebsparameter einstellen Raumbediengerät einstellen ID120:RBG-TP Geräte: 2 Übersicht ID120:RBG-TP 20.8 Raum °C ID150:vbox:VB Wochentag, Datum Uhrzeit PARTY ID120:RBG-TP Übersicht SNR Seriennummer DNR Seriennummer Softwareversion Hardwareversion ID120:RBG-TP Einstellungen Das Gerät besteht aus mehreren Komponenten; Werksparameter einem Raumbediengerät psiioTOUCH (RBG-TP) und der vbox-Platine (VB). -
Seite 9: Betriebsparameter Raumbediengerät
Betriebsparameter Raumbediengerät Einstellbereich = 0 bis 1 Standardwert = aktiv Sprache Einstellen der Wohneinheit Stellen Sie die gewünschte Sprache ein. Geben Sie hier die Nummer der Wohneinheit (1 bis Einstellbereich = Deutsch, English, Francais und 255) ein. Einzelne Räume, die zu einer Wohneinheit Italiano gehören, können über jenes Touch Panel bedient Standardwert = Deutsch... -
Seite 10: Vbox Einstellen Id150:Vbox 300:Vb
ID150:vbox 300:VB Betriebsparameter vbox 300 Zentralgerät Adresse (LU) Geräte: 2 Stellen Sie hier die Adresse (ID) des Zentralgerätes Übersicht ein. 1.ID120:RBG-TP Betriebsart: Lüftung Dieser Parameter beschreibt die Betriebsart der Ven- 2.ID150:vbox 300:VB tilatoren. Je nach Anlagenplanung sind unterschied- liche Regelungen möglich. - Seite 11 Gerät aktiviert, wählen Sie: Ja. Zuluftoption / Raumheizung Standardwert = Nein Für den ordnungsgemäßen Betrieb des Gerätes muss die installierte Zuluftoption eingestellt wer- Reduktion Abluft bei Pelletofenbetrieb den. Einstellbereich = 20 bis 50 m³/h Standardwert = 30 m³/h Inbetriebnahme vbox 300 Seite 11...
- Seite 12 Lüfterstufe 3 mit einem Schaltkontakt (z.B. Hygro- HEIZUNG+ einstellen. stat) aktivieren. Einstellbereich = 0,3 bis 2 K Standardwert = 1 K Pelletofen vorhanden? Party Ist eine raumluftabhängige Zusatzheizung reali- Partyfunktion mit einem Taster aktivieren. siert, muss bei Heizbetrieb die Abluft abgesenkt Seite 12 Inbetriebnahme vbox 300...
- Seite 13 Modbus Adresse Jedem Gerät kann eine eindeutige Adresse zugeordnet werden. Einstellbereich = 0 bis 250 Standardwert = 0 Loxone Wählen Sie diese Option, um das Protokoll für das Hausautomationssystem Loxone freizuschalten. Schnittstelle seriell RS232 RS485 Inbetriebnahme vbox 300 Seite 13...
-
Seite 14: Lüfterstufen-Betrieb Einstellen
Lüfterstufen-Betrieb einstellen Weitere Funktionen Ist die Betriebsart „Lüfterstufen-Betrieb“ gewählt, ID120:RBG-TP werden für die Bedienung folgende Optionen frei- Einstellungen geschaltet: Werksparameter Lüfterstufen manuell einstellen Betriebsparameter Standardwerte Status ID150:vbox:VB Einstellungen Betriebsart Werksparameter Manuell Stufe 1 Schaltfl äche PARTY History Test Betriebsparameter Lüfterstufen manuell einstellen Standardwerte Status Lüfterstufen programmieren... - Seite 15 Status Unter der Schaltfl äche „Status“ können die aktu- ellen Einstellungen und Betriebszustände, wie Temperaturen oder Betriebsstunden, abgelesen werden. Die Summenstörung gibt Auskunft über die anste- henden Störungen. 0 = keine Störung vorhanden. Wird eine Zahl angezeigt, sind eine, oder mehrere Störungen vorhanden.
-
