Inhaltszusammenfassung für drexel und weiss vbox

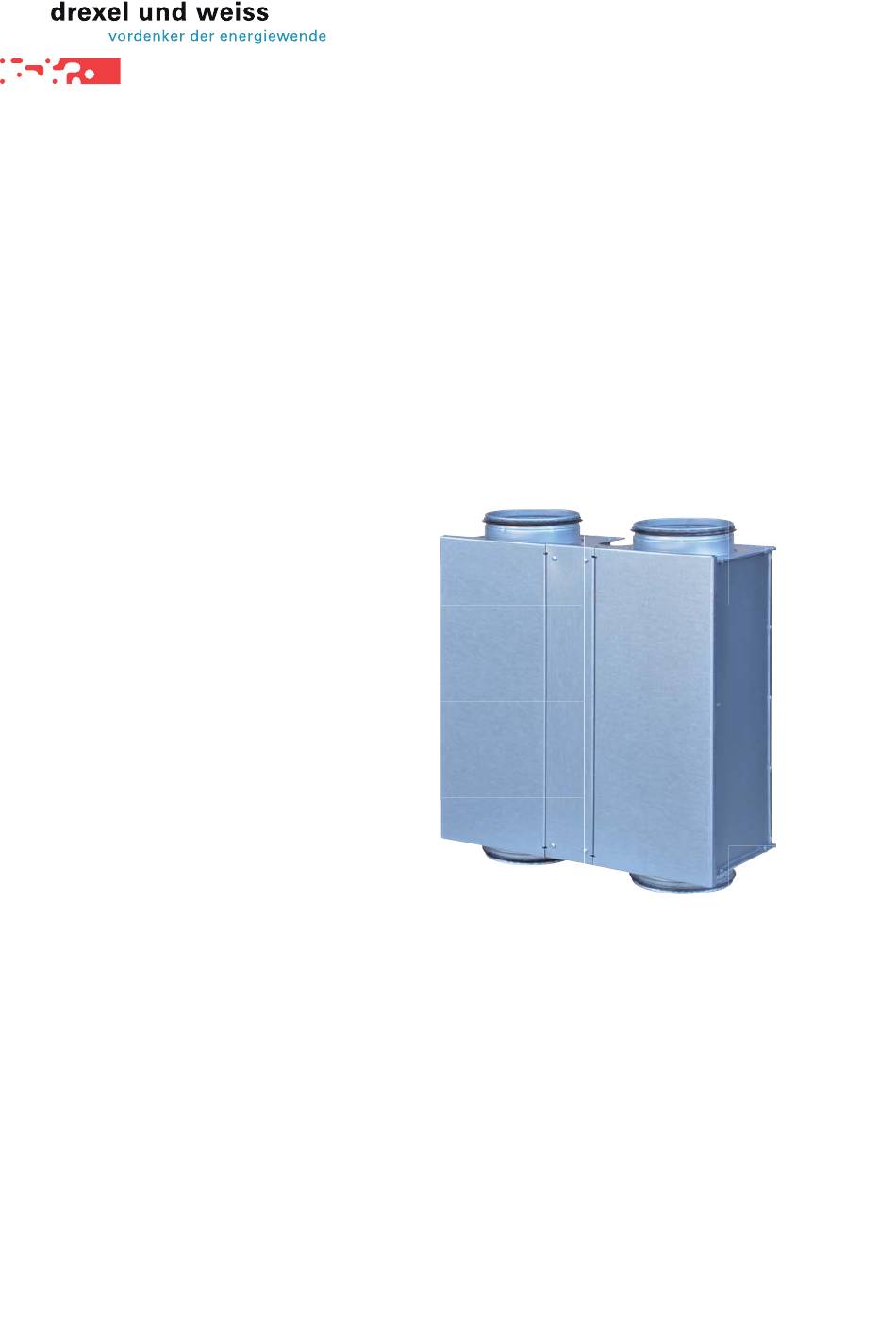

- Seite 1 Inbetriebnahme...
-
Seite 3: Inhaltsverzeichnis
Inhalt Sicherheitshinweise ....................5 Voraussetzungen für die vbox Inbetriebnahme .............5 Folgende Punkte überprüfen! ...................5 Bedienung .........................6 Statusanzeigen ........................6 Schalt ächen ........................7 Inbetriebnahme ......................7 Sprache einstellen ......................7 Datum und Uhrzeit einstellen ...................8 Betriebsparameter einstellen ..................9 Raumbediengerät einstellen vboxID120:RBG-TP .............9 Betriebsparameter Bedienkonsole ................. 10 vbox einstellen vboxID150:vbox:VB ................ -
Seite 5: Sicherheitshinweise
Arbeiten • Erforderliche Sensoren laut Einbauanleitung möglich. Die Erstinbetriebnahme darf ausschließ- installiert und mit Steuerung verbunden lich von durch drexel und weiss autorisierte Fach- Elektrik personen durchgeführt werden. Dabei sind die • Gerätekomponenten mit Steuerung verbunden regional geltenden Sicherheitsbestimmungen zu •... -
Seite 6: Bedienung
Wochentag, Datum Uhrzeit Lüfterstufe 1, Automatik Info PARTY Lüfterstufe 2, Automatik Lüfterstufe 3, Automatik Lüfterstufe 0, manuell Lüfterstufe 1, manuell Lüfterstufe 2, manuell Lüfterstufe 3, manuell Lüfterstufe 3, mit externem Schalter PARTY Funktion PARTY aktiv reduzierte Lüfterstufe Seite 6 Inbetriebnahme vbox... -
Seite 7: Schalt Ächen
Betriesparametern eingeblendet. Möglichkeit 1 Nach dem Einschalten des Gerätes erscheint auf dem Touch-Panel der Startbildschirm: „Pfeil vor“ , blättern im Menü drexel und weiss vordenker der energiewende „Pfeil zurück“ , blättern im Menü „Pfeil auf“ , blättern im Menü, Werte einstellen... -
Seite 8: Datum Und Uhrzeit Einstellen
Inbetriebnahme eingestellt werden. Die Umstellung zwischen Sommer- und Winterzeit Lüftung Datum / Uhrzeit erfolgt automatisch. Gerätename Datum / Uhrzeit Datum 11.10.2010 Tag, Monat bzw. Jahr auswählen. Der einzustellende Wert blinkt. Datum einstellen. eingestelltes Datum bestätigen. Weiter zur Uhrzeit. Seite 8 Inbetriebnahme vbox... -
Seite 9: Betriebsparameter Einstellen
Softwareversion Hardwareversion ID120:RBG-TP Das Gerät besteht aus mehreren Komponenten; Einstellungen einem Raumbediengerät psiioTOUCH (RBG-TP) Werksparameter und der vbox-Platine (VB). Jede Komponente wird separat eingestellt. Betriebsparameter Die Anzahl der verfügbaren Komponenten, deren Adresse (ID) und der Gerätetyp werden angezeigt. Standardwerte Status Geräte: 2... -
Seite 10: Betriebsparameter Bedienkonsole
Messwerte abwechselnd angezeigt. Stellen Sie den gewünschten Intervall für das Wechseln der Anzeige ein. 0 sec = die Anzeige wechselt nicht automatisch. Durch Antippen des Wertes wird der nächste Wert angezeigt. Einstellbereich = 0 bis 60 sec Standardwert = 10 sec Seite 10 Inbetriebnahme vbox... -
Seite 11: Vbox Einstellen Vboxid150:Vbox:vb
ID150:vbox:VB Betriebsparameter vbox Geräte: 2 Betriebsart: Ventilator Übersicht Dieser Parameter beschreibt die Betriebsart der Ventilatoren. Je nach Anlagenplanung sind 1.ID120:RBG-TP unterschiedliche Regelung möglich. Standardwert = Lüfterstufen-Betrieb 2.ID150:vbox:VB Lüfterstufen-Betrieb Bei Auslieferung des Gerätes ist dieser Standard- wert eingestellt. In dieser Betriebsart arbeitet das Gerät wie ein herkömmliches Lüftungsge-... - Seite 12 Die Funktion für den externen Kontakt (EXT) Standardwert = 15 min kann im „Lüfterstufen-Betrieb“ eingestellt wer- Pelletofen: Mindestlaufzeit den. Um die Funktion PARTY freizuschalten, Einstellbereich = 1 bis 60 min wählen Sie: Party. Standardwert = 15 min Standardwert = Lüfterstufe 3 Seite 12 Inbetriebnahme vbox...
- Seite 13 Wählen Sie diese Option, um das Modbus-Proto- koll freizuschalten. Baudrate: Serial Interface Einstellbereich = 0 bis 2 Standardwert = 19200 baud Modbus Adresse Jedem Gerät kann eine eindeutige Adresse zugeordnet werden. Einstellbereich = 0 bis 250 Standardwert = 0 Inbetriebnahme vbox Seite 13...
-
Seite 14: Lüfterstufen-Betrieb Einstellen
Hinweis: Ist ein CO2-Sensor installiert, setzt werden. Standardwerte laden. kann auch die CO2-abhängige Lüftung wie eine Lüfterstufe programmierte werden. Weitere Informationen nden Sie in der Bedie- Hinweis: Alle individuellen Einstellungen nungsanleitung. gehen verloren! Auch Zusatzgeräte werden wieder deaktiviert. Seite 14 Inbetriebnahme vbox... - Seite 15 Einstellungen und Betriebszustände, wie Temperaturen oder Betriebsstunden, abgelesen werden. Die Summenstörung gibt Auskunft über die anste- henden Störungen. 0 = keine Störung vorhanden. Wird eine Zahl angezeigt, sind eine, oder mehrere Störungen vorhanden. Seite verlassen. Inbetriebnahme vbox Seite 15...
- Seite 16 Impressum Herausgeber: drexel und weiss energieef ziente haustechniksysteme gmbh © 2013 alle Rechte vorbehalten Achstrasse 42, 6922 Wolfurt T +43 55 74 47895-0 F +43 55 74 478 95-4 of ce@drexel-weiss.at www.drexel-weiss.at ATU 35542007;FN 192604t; Firmenbuchgericht Feldkirch Dokumentnummer: 900.5750_00_IA_DE...
