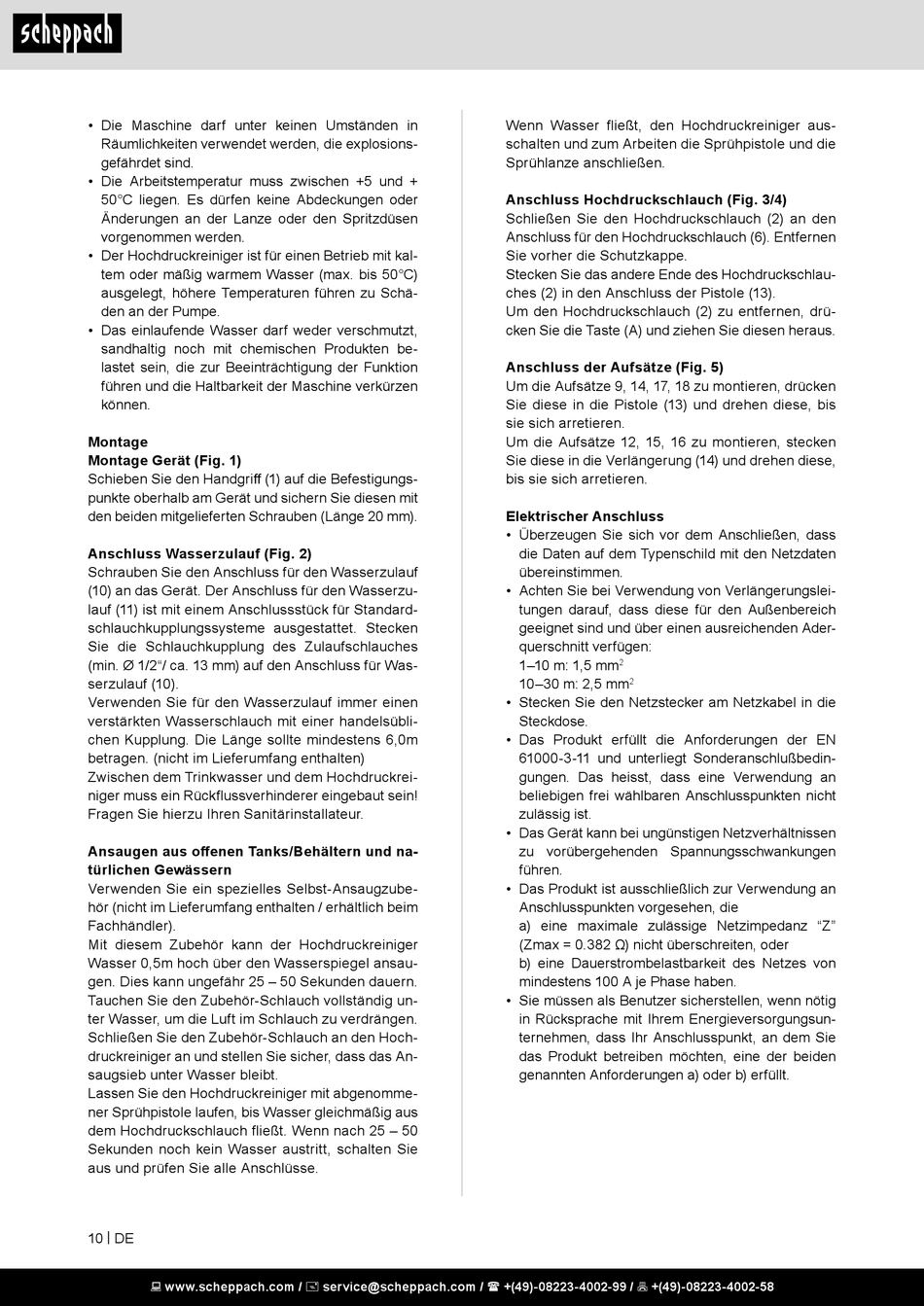

Scheppach 5907705901 Original Bedienungsanleitung Seite 10

• Die Maschine darf unter keinen Umständen in
Räumlichkeiten verwendet werden, die explosions-
gefährdet sind.
• Die Arbeitstemperatur muss zwischen +5 und +
50°C liegen. Es dürfen keine Abdeckungen oder
Änderungen an der Lanze oder den Spritzdüsen
vorgenommen werden.
• Der Hochdruckreiniger ist für einen Betrieb mit kal-
tem oder mäßig warmem Wasser (max. bis 50°C)
ausgelegt, höhere Temperaturen führen zu Schä-
den an der Pumpe.
• Das einlaufende Wasser darf weder verschmutzt,
sandhaltig noch mit chemischen Produkten be-
lastet sein, die zur Beeinträchtigung der Funktion
führen und die Haltbarkeit der Maschine verkürzen
können.
Montage
Montage Gerät (Fig. 1)
Schieben Sie den Handgriff (1) auf die Befestigungs-
punkte oberhalb am Gerät und sichern Sie diesen mit
den beiden mitgelieferten Schrauben (Länge 20 mm).
Anschluss Wasserzulauf (Fig. 2)
Schrauben Sie den Anschluss für den Wasserzulauf
(10) an das Gerät. Der Anschluss für den Wasserzu-
lauf (11) ist mit einem Anschlussstück für Standard-
schlauchkupplungssysteme ausgestattet. Stecken
Sie die Schlauchkupplung des Zulaufschlauches
(min. Ø 1/2"/ ca. 13 mm) auf den Anschluss für Was-
serzulauf (10).
Verwenden Sie für den Wasserzulauf immer einen
verstärkten Wasserschlauch mit einer handelsübli-
chen Kupplung. Die Länge sollte mindestens 6,0m
betragen. (nicht im Lieferumfang enthalten)
Zwischen dem Trinkwasser und dem Hochdruckrei-
niger muss ein Rückflussverhinderer eingebaut sein!
Fragen Sie hierzu Ihren Sanitärinstallateur.
Ansaugen aus offenen Tanks/Behältern und na-
türlichen Gewässern
Verwenden Sie ein spezielles Selbst-Ansaugzube-
hör (nicht im Lieferumfang enthalten / erhältlich beim
Fachhändler).
Mit diesem Zubehör kann der Hochdruckreiniger
Wasser 0,5m hoch über den Wasserspiegel ansau-
gen. Dies kann ungefähr 25 – 50 Sekunden dauern.
Tauchen Sie den Zubehör-Schlauch vollständig un-
ter Wasser, um die Luft im Schlauch zu verdrängen.
Schließen Sie den Zubehör-Schlauch an den Hoch-
druckreiniger an und stellen Sie sicher, dass das An-
saugsieb unter Wasser bleibt.
Lassen Sie den Hochdruckreiniger mit abgenomme-
ner Sprühpistole laufen, bis Wasser gleichmäßig aus
dem Hochdruckschlauch fließt. Wenn nach 25 – 50
Sekunden noch kein Wasser austritt, schalten Sie
aus und prüfen Sie alle Anschlüsse.
10 | DE
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Wenn Wasser fließt, den Hochdruckreiniger aus-
schalten und zum Arbeiten die Sprühpistole und die
Sprühlanze anschließen.
Anschluss Hochdruckschlauch (Fig. 3/4)
Schließen Sie den Hochdruckschlauch (2) an den
Anschluss für den Hochdruckschlauch (6). Entfernen
Sie vorher die Schutzkappe.
Stecken Sie das andere Ende des Hochdruckschlau-
ches (2) in den Anschluss der Pistole (13).
Um den Hochdruckschlauch (2) zu entfernen, drü-
cken Sie die Taste (A) und ziehen Sie diesen heraus.
Anschluss der Aufsätze (Fig. 5)
Um die Aufsätze 9, 14, 17, 18 zu montieren, drücken
Sie diese in die Pistole (13) und drehen diese, bis
sie sich arretieren.
Um die Aufsätze 12, 15, 16 zu montieren, stecken
Sie diese in die Verlängerung (14) und drehen diese,
bis sie sich arretieren.
Elektrischer Anschluss
• Überzeugen Sie sich vor dem Anschließen, dass
die Daten auf dem Typenschild mit den Netzdaten
übereinstimmen.
• Achten Sie bei Verwendung von Verlängerungslei-
tungen darauf, dass diese für den Außenbereich
geeignet sind und über einen ausreichenden Ader-
querschnitt verfügen:
1–10 m: 1,5 mm
2
10–30 m: 2,5 mm
2
• Stecken Sie den Netzstecker am Netzkabel in die
Steckdose.
• Das Produkt erfüllt die Anforderungen der EN
61000-3-11 und unterliegt Sonderanschlußbedin-
gungen. Das heisst, dass eine Verwendung an
beliebigen frei wählbaren Anschlusspunkten nicht
zulässig ist.
• Das Gerät kann bei ungünstigen Netzverhältnissen
zu vorübergehenden Spannungsschwankungen
führen.
• Das Produkt ist ausschließlich zur Verwendung an
Anschlusspunkten vorgesehen, die
a) eine maximale zulässige Netzimpedanz "Z"
(Zmax = 0.382 Ω) nicht überschreiten, oder
b) eine Dauerstrombelastbarkeit des Netzes von
mindestens 100 A je Phase haben.
• Sie müssen als Benutzer sicherstellen, wenn nötig
in Rücksprache mit Ihrem Energieversorgungsun-
ternehmen, dass Ihr Anschlusspunkt, an dem Sie
das Produkt betreiben möchten, eine der beiden
genannten Anforderungen a) oder b) erfüllt.
