FLANGIA PER STATIVO
Flangia da 35 mm bloccabile per il montaggio dello stativo.
10 VITE DI FISSAGGIO
Vite a testa zigrinata per il fissaggio di un proiettore supplementare (massimo 5 kg, non sono ammessi proiettori a testa mobile).

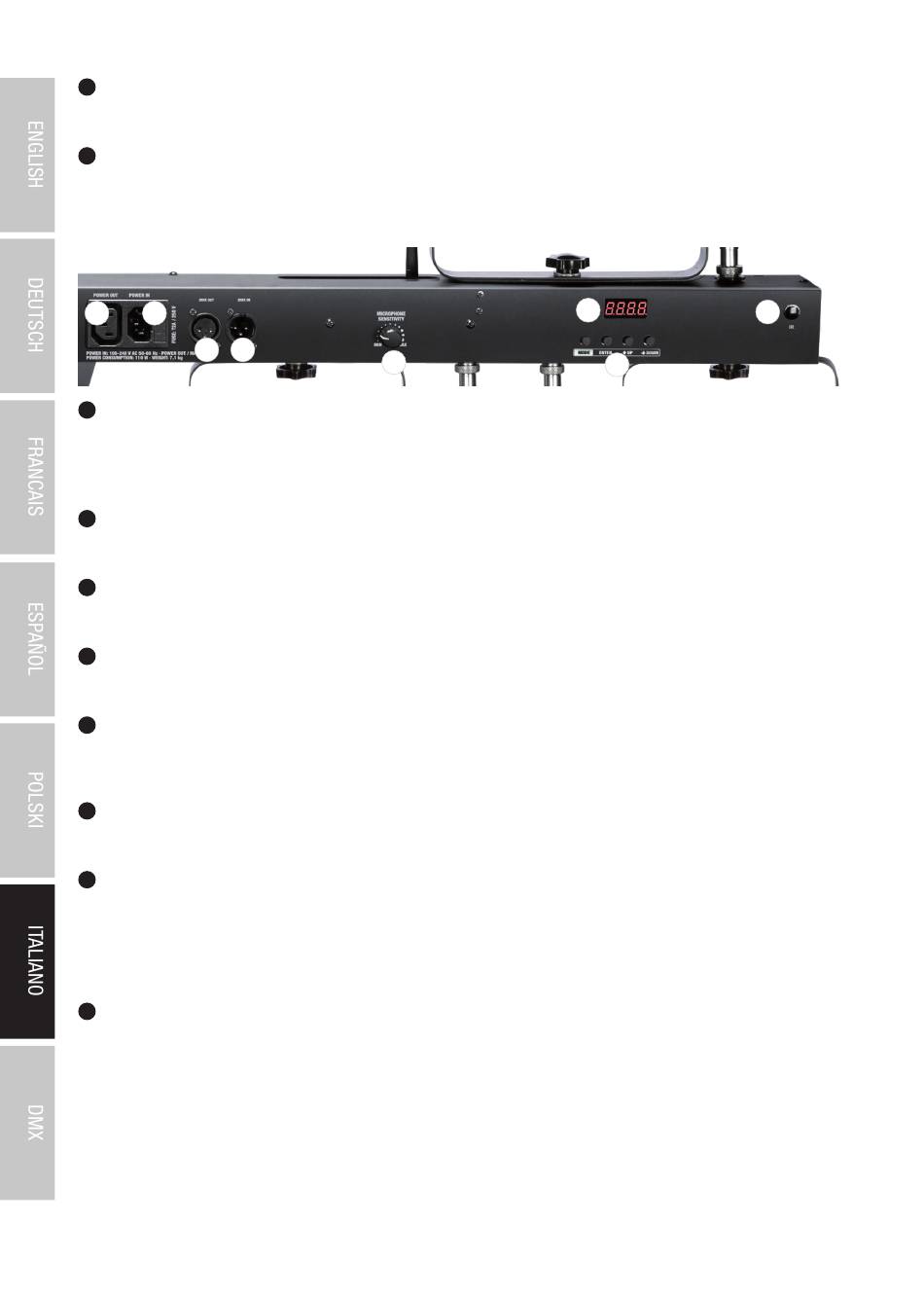

CONNESSIONI, ELEMENTI DI COMANDO E VISUALIZZAZIONE

12 11
14
11 POWER IN
Presa di rete IEC con portafusibile integrato. Collegamento mediante cavo di alimentazione IEC incluso nella fornitura.
NOTA IMPORTANTE: Sostituire il fusibile solo con un altro dello stesso tipo e con gli stessi valori. Qualora il fusibile dovesse scattare ripetu-
tamente, rivolgersi a un centro di assistenza autorizzato.
12
POWER OUT
Presa di uscita IEC. Serve per l'alimentazione elettrica di altri fari CAMEO (potenza assorbita massima 5A).
13
DMX IN
Connettore XLR maschio a 3 poli per il collegamento di un dispositivo di controllo DMX (ad es. mixer DMX)
14
DMX OUT
Connettore XLR femmina a 3 poli per il reindirizzamento del segnale di controllo del DMX.
15 MIC SENSITIVITY
Manopola per l'impostazione della sensibilità del microfono con Sound Control nella modalità di funzionamento stand-alone e DMX. Ruotare
a sinistra per ridurre la sensibilità, a destra per aumentarla.
16
DISPLAY LED
Il display LED a quattro posizioni mostra la modalità di funzionamento e altre informazioni di sistema.
17 TASTI DI COMANDO
MODE: premendo MODE, nella struttura menu si sale di un livello fino alla schermata principale.
ENTER: consente di spostarsi al livello inferiore nella struttura del menu. Conferma della modalità di funzionamento, della selezione del
programma e delle modifiche dei valori.
UP e DOWN: selezione delle voci di menu, del programma e delle modifiche, quali velocità di programma e indirizzo DMX.
18
SENSORE A INFRAROSSI
Sensore a infrarossi per il comando tramite telecomando a infrarossi (in dotazione).
66
